Le montage : Socket 1700

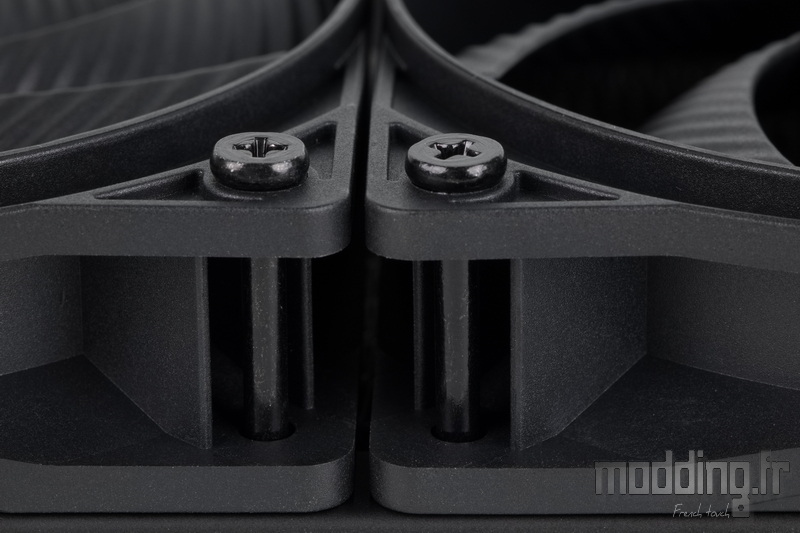

Dans un premier temps, les ventilateurs sont fixés sur le radiateur à l’aide des 12 vis longues fournies dans le bundle.
Il convient ensuite de déterminer la face du radiateur sur laquelle installer les Pure Wings 3, en fonction du sens du flux d’air souhaité : soit en aspiration, soit en extraction par rapport au boîtier.

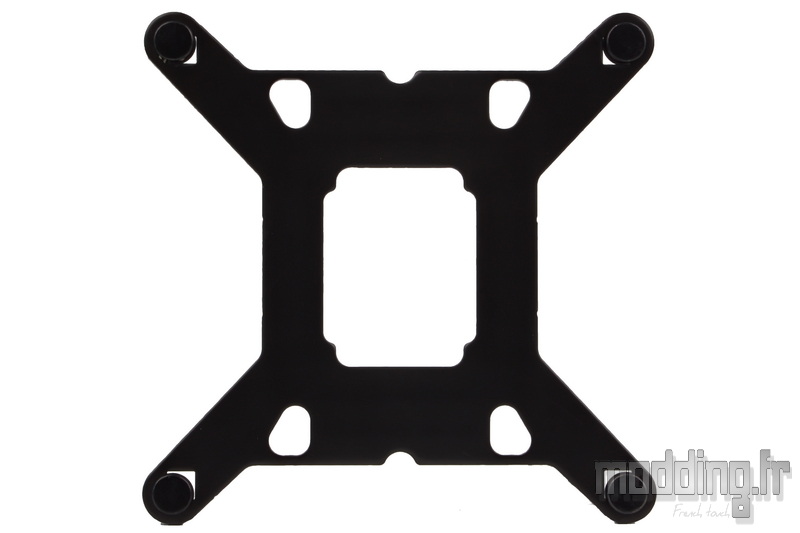

Pour un montage sur socket Intel 1700/1851, il est nécessaire d’utiliser la backplate spécifique fournie.

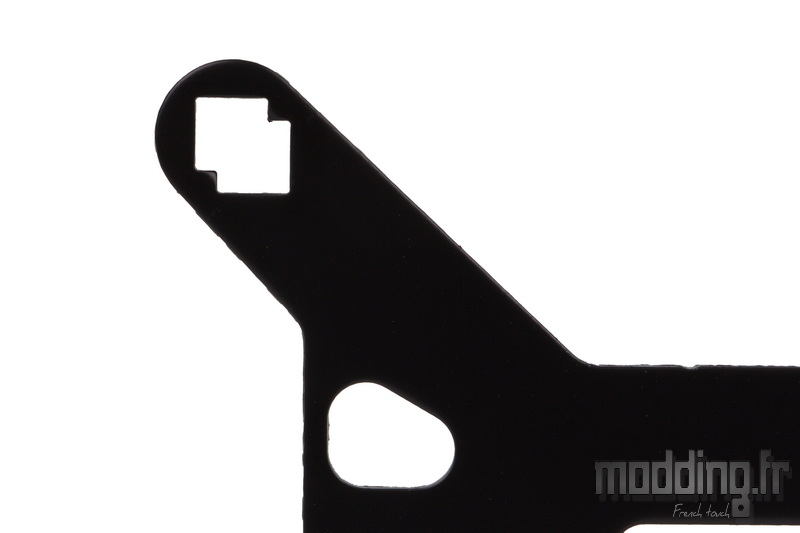

Chaque branche de cette backplate comporte deux ouvertures carrées partiellement superposées, permettant d’adapter l’entraxe en fonction du socket ciblé.
On insère ensuite l’une des quatre vis spécifiques dans l’orifice externe de la backplate, et ce peu importe la face utilisée.

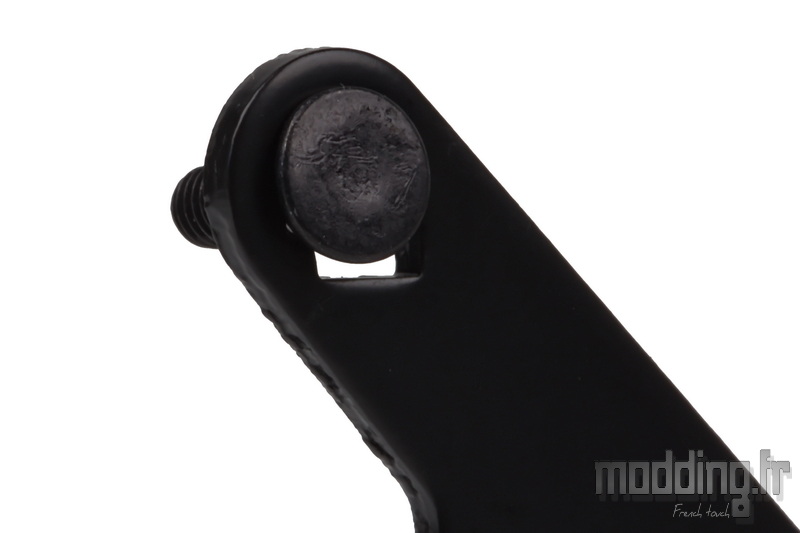

La base des vis de fixation destinées à la backplate reprend la forme carrée de l’orifice dans lequel elles s’insèrent.
On constate toutefois que, dans cet état, la vis n’est pas parfaitement maintenue et a tendance à bouger légèrement.

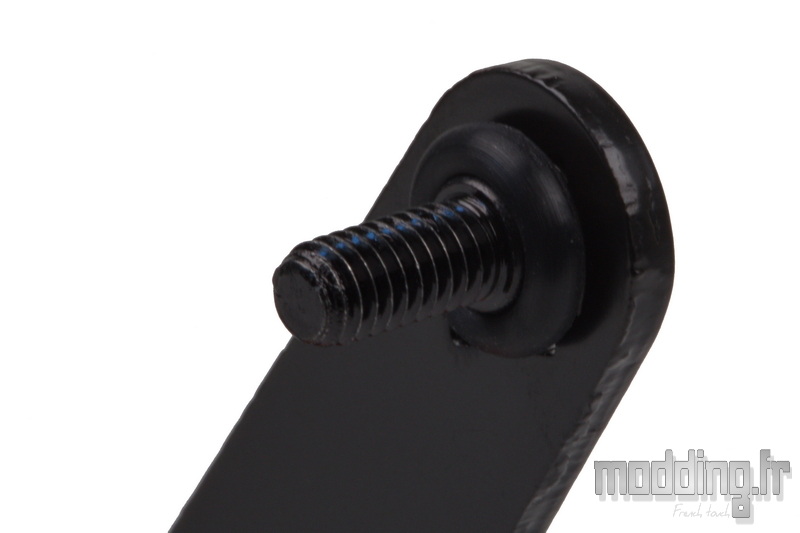

Il faut ensuite faire glisser le joint torique jusqu’à venir l’insérer dans sa gorge prévue à cet effet.
Ce dispositif permet de sécuriser la vis en la maintenant correctement en place sur la backplate, évitant ainsi tout jeu lors du montage.
On répète l’opération pour les trois autres vis.
On positionne ensuite la backplate à l’arrière de la carte mère.
Il est important de vérifier que la backplate soit correctement orientée, de manière à ce que les petites ouvertures coïncident parfaitement avec les points de fixation du socket.

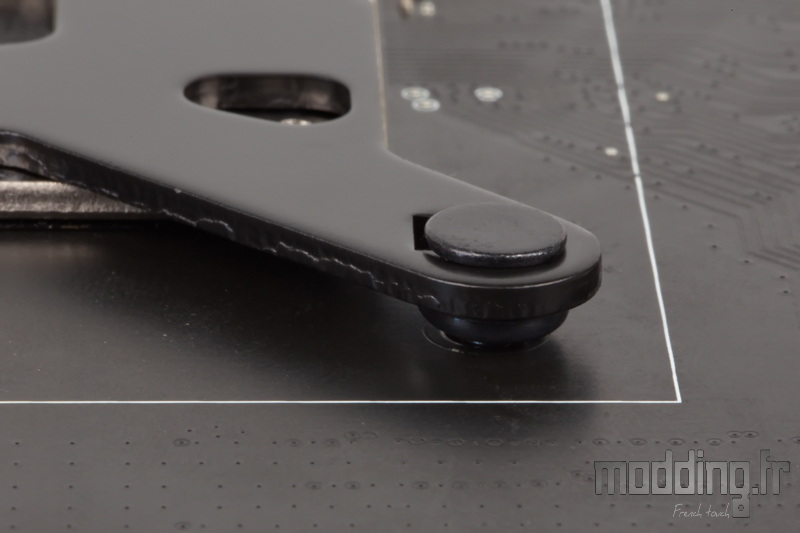

Les joints toriques ne se limitent pas à immobiliser les vis de fixation : ils jouent également le rôle d’intercalaire entre le PCB et l’acier de la backplate.
Ils compensent ainsi l’épaisseur de la plaque du socket, tout en offrant une protection supplémentaire au PCB contre toute pression directe.

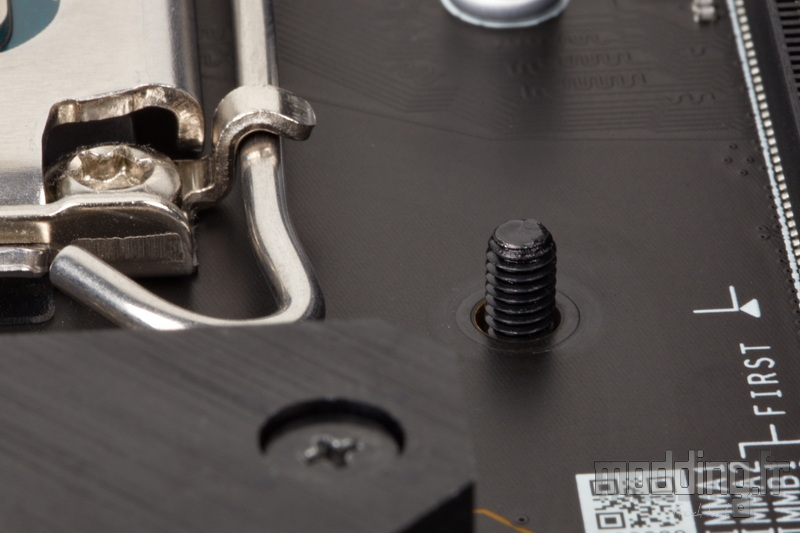

La partie filetée des vis vient traverser le PCB en passant par les orifices disposés autour du socket.

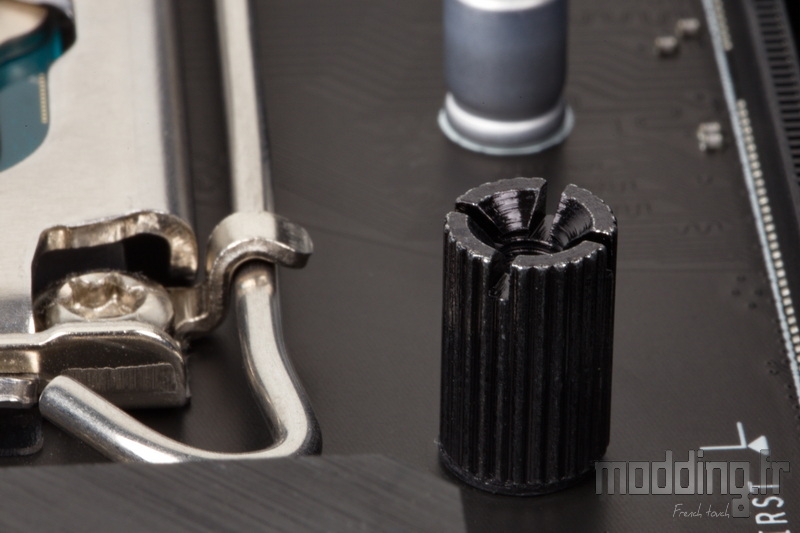

On insère ensuite les entretoises, en veillant à orienter l’extrémité munie de la rondelle du côté de la carte mère, afin d’assurer un appui sûr et stable.

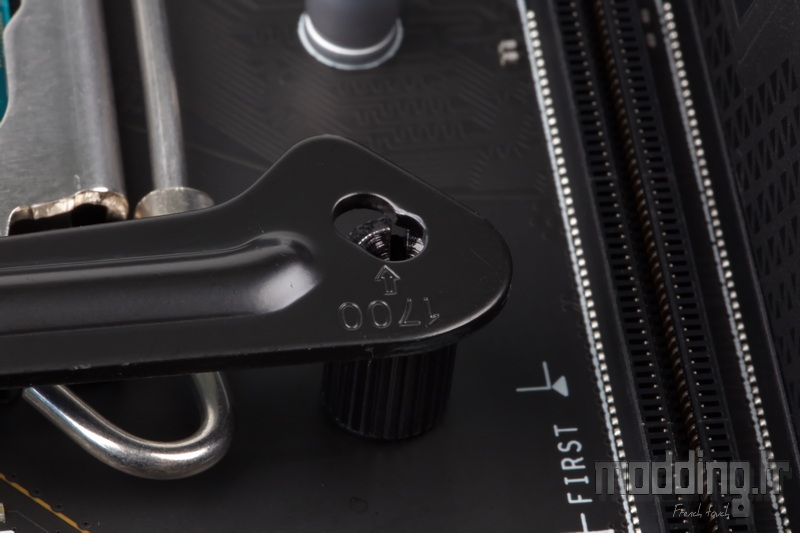

On positionne ensuite les platines de montage, en veillant à aligner l’orifice externe avec l’orifice de l’entretoise afin de préparer la fixation.

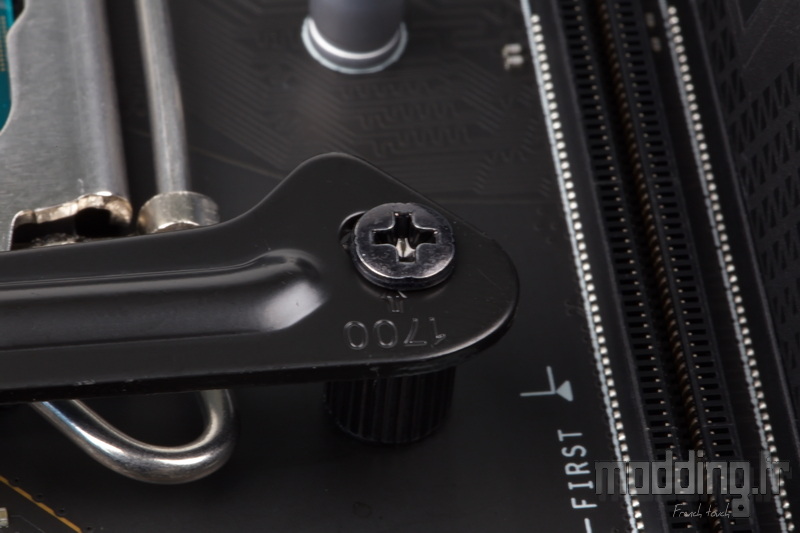

À l’aide d’un tournevis cruciforme, on met en place les petites vis qui viennent se loger dans les entretoises, puis on les serre afin de finaliser l’assemblage des platines de fixation.

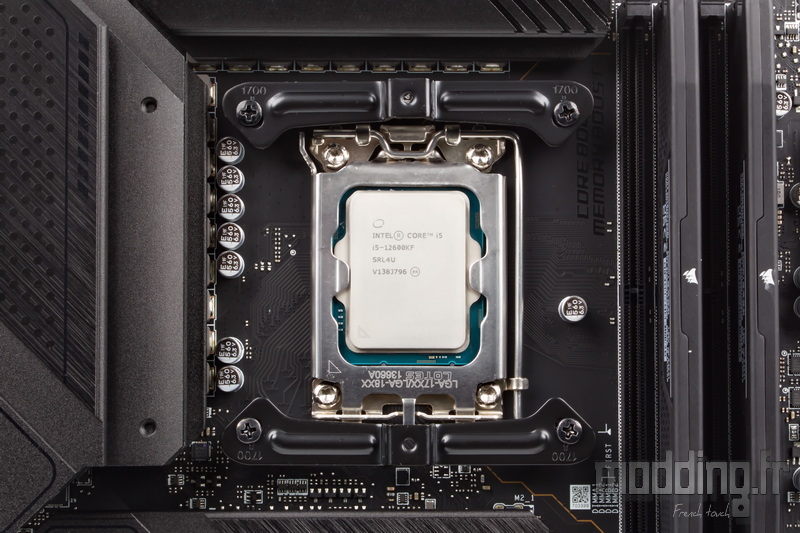

En orientant les platines de fixation à l’horizontale, il est possible de diriger la sortie des tuyaux de la pompe vers les barrettes mémoire.
À l’inverse, si l’on souhaite que les tuyaux soient orientés vers le bas de la carte mère, il faudra alors monter les platines en position verticale.
Il est essentiel de vérifier que le déport central des platines soit bien orienté vers soi, et que leurs extrémités pointues soient dirigées vers le socket.

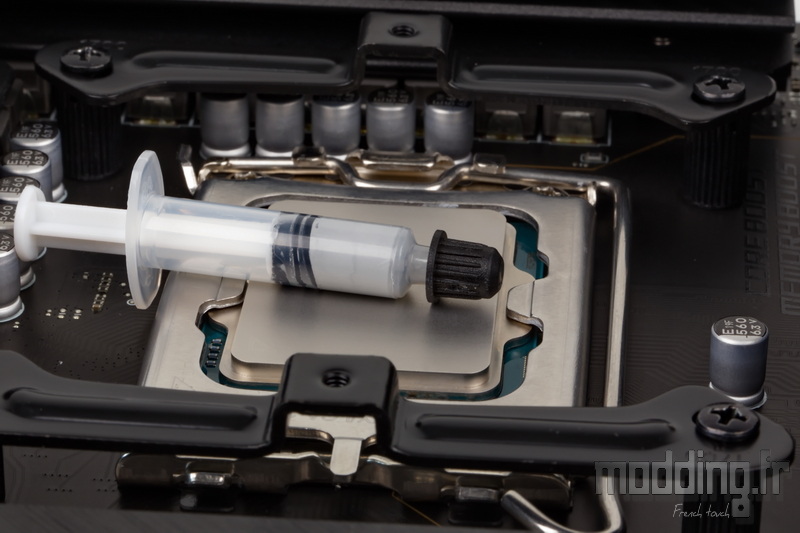

On applique ensuite la pâte thermique à l’aide de la seringue fournie, selon la méthode de son choix :
- soit en déposant une petite quantité centrale (forme de grain de riz ou équivalent), qui sera naturellement répartie sous la pression du bloc,
- soit en étalant manuellement la pâte sur toute la surface du processeur avant d’installer le waterblock.
Avant la mise en place, il ne faut pas oublier de retirer le film protecteur appliqué sur la base du waterblock.
On positionne ensuite le module de pompe sur le processeur, en alignant ses vis avec les trous taraudés des platines de fixation.

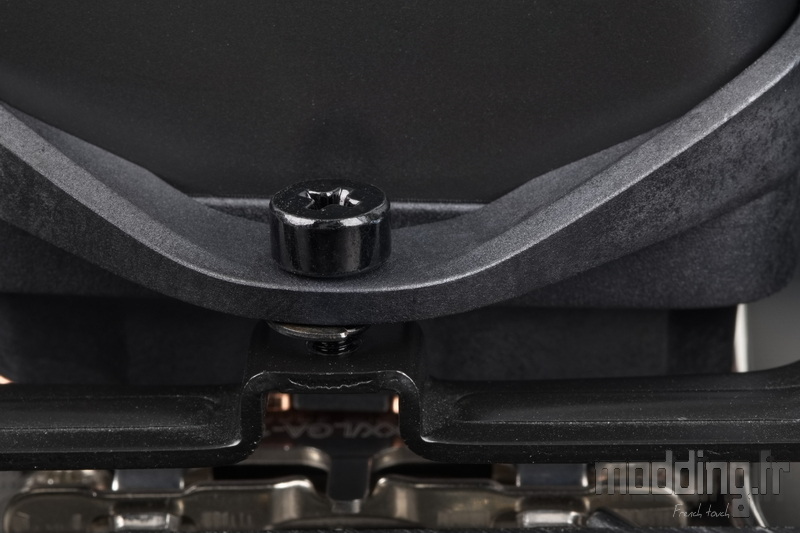

Tout en maintenant le bloc bien en place, on procède au serrage des deux vis à l’aide d’un tournevis cruciforme, afin de sécuriser l’ensemble.
Le serrage doit être réalisé de manière alternée, en procédant vis par vis, afin de garantir que la base du waterblock reste parfaitement parallèle au CPU.

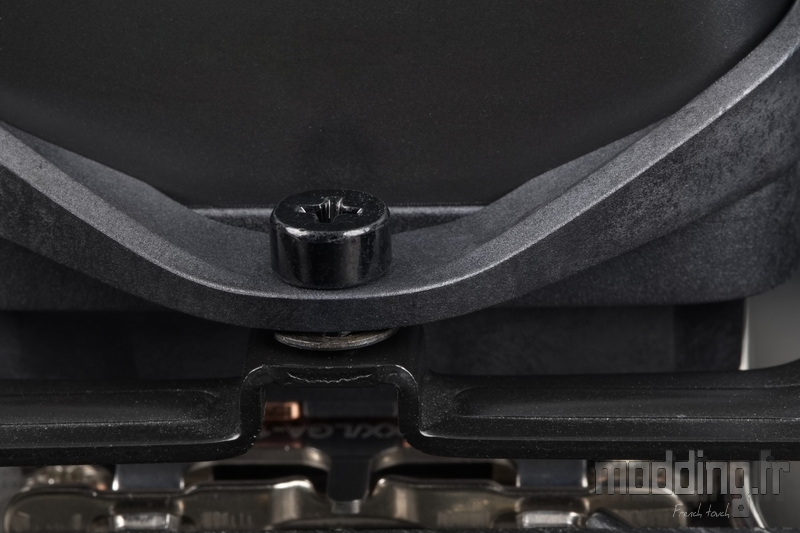

On poursuit ensuite jusqu’à ce que les vis soient complètement bloquées, assurant ainsi une fixation ferme et homogène.

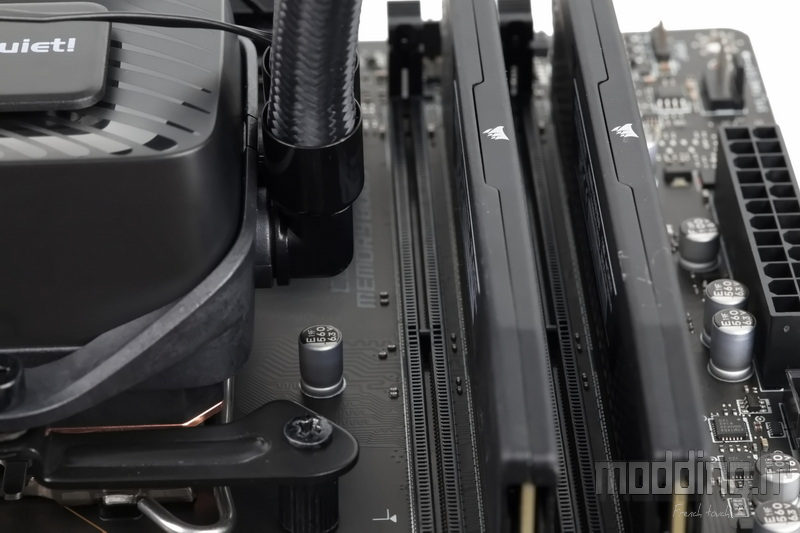

Les tuyaux conservent un dégagement suffisant vis-à-vis du premier slot mémoire, évitant ainsi toute gêne lors de l’installation ou du remplacement des barrettes RAM.

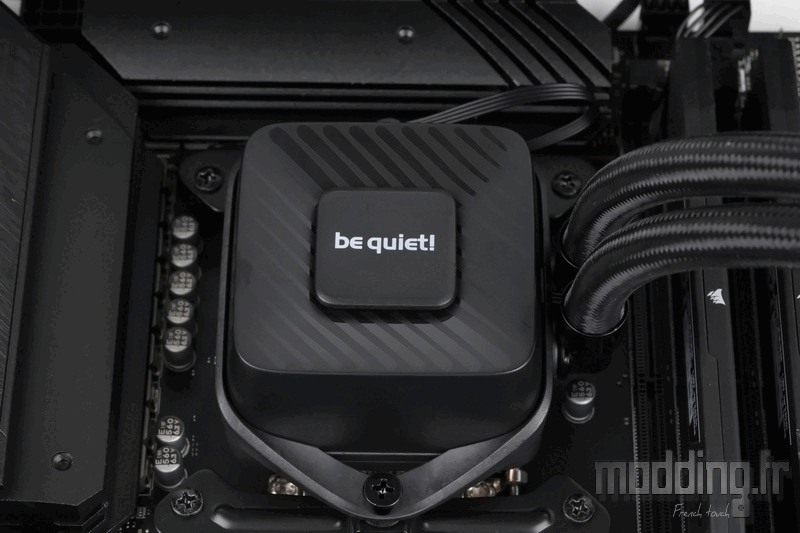

Contrairement au module du Light Loop, il n’est pas obligatoire de positionner la pompe avec les tuyaux dirigés vers les barrettes mémoire pour que le logo soit correctement orienté.
Si la pompe a été installée avec les tuyaux orientés vers le bas de la carte mère, il suffit simplement de faire pivoter la pièce en plastique portant le logo, afin qu’il se retrouve dans le bon sens.
Il est désormais temps de procéder au branchement des câbles du Pure Loop 3, qui se résument à seulement deux connexions grâce au chaînage des trois ventilateurs Pure Wings 3.

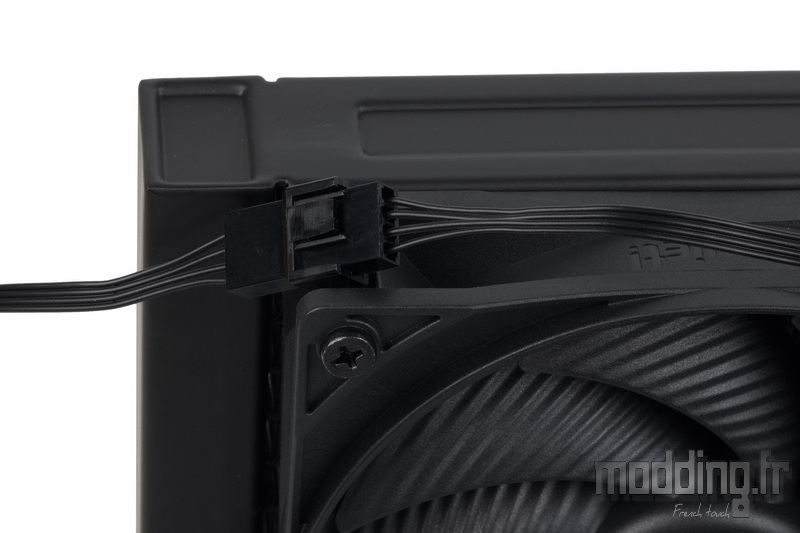

On utilise la rallonge PWM fournie, que l’on connecte sur la prise 4-pins femelle restée libre en bout de chaîne.

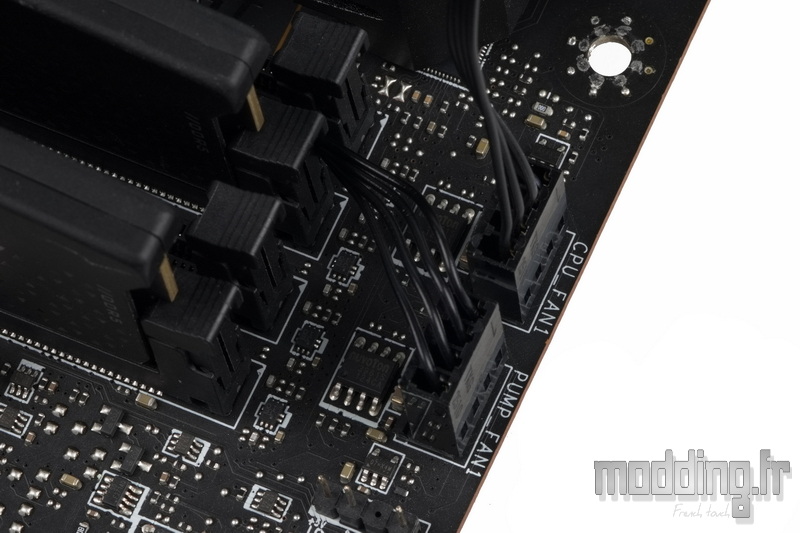

On connecte ensuite l’extrémité libre de la rallonge PWM sur le connecteur CPU_FAN de la carte mère, afin d’assurer la gestion des ventilateurs.
De son côté, le câble de la pompe est branché directement sur le port PUMP_FAN de la carte mère, ce qui permet de contrôler sa vitesse indépendamment de celle des ventilateurs du radiateur.
Le Pure Loop 3 se différencie clairement de la version LX par l’absence totale de rétroéclairage.
Il s’adresse donc aux utilisateurs en quête d’un AIO sobre et discret, sans la moindre source lumineuse — un choix devenu assez rare dans l’offre actuelle, largement dominée par les modèles RGB.
