Le All in One :

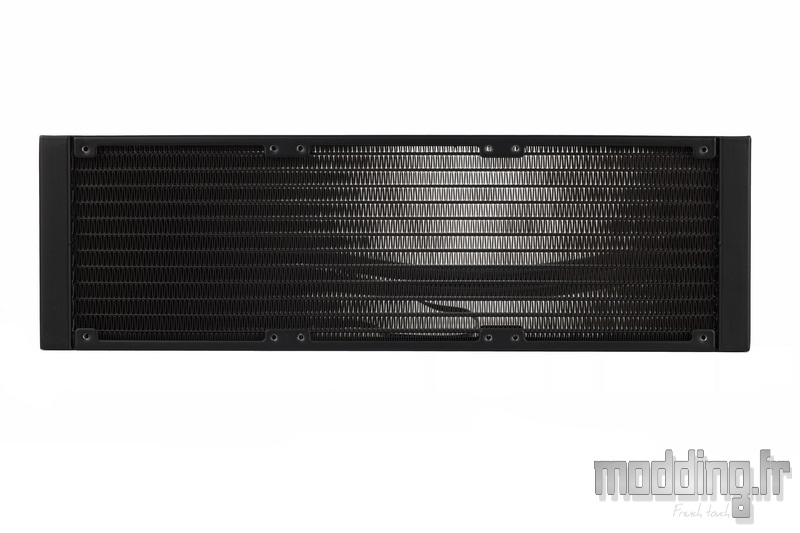

Le radiateur affiche une longueur de 397 mm pour la version 360 mm (contre 317 mm pour le modèle 280 mm et 277 mm pour le modèle 240 mm), pour une largeur standard de 120 mm.
Il est entièrement conçu en aluminium et bénéficie d’un revêtement de peinture noire, à la fois sobre et protecteur.

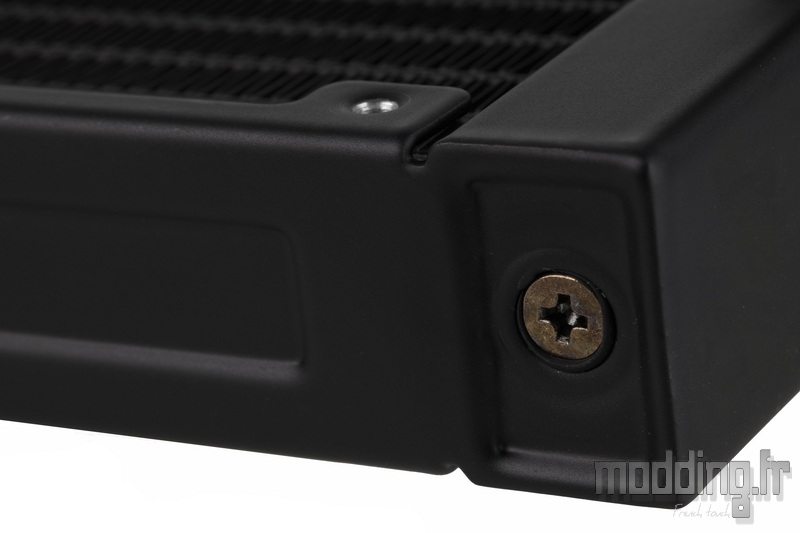

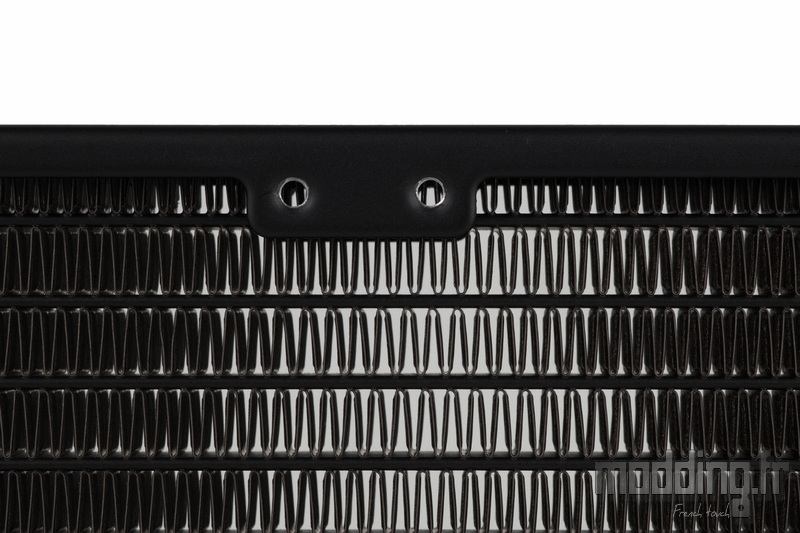

Les points de fixation sont filetés avec un pas de vis UNC-6.32.

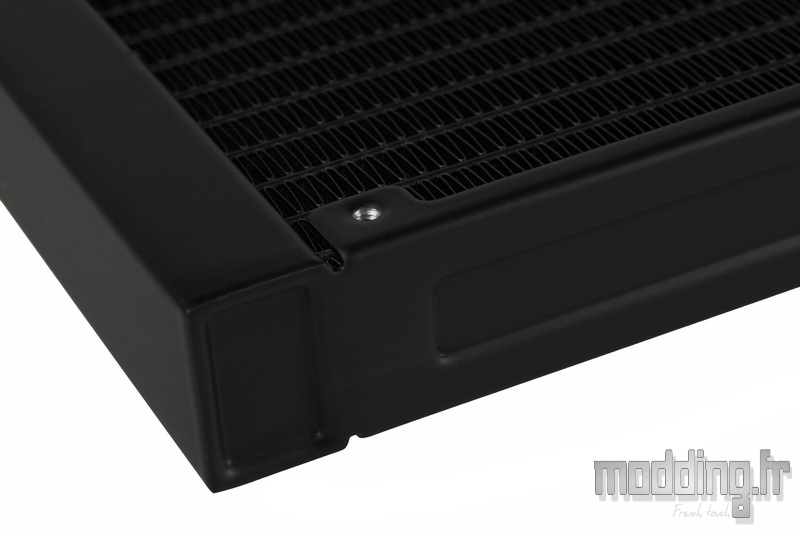

On note que les trous de fixation sont alignés avec les ailettes plutôt qu’avec les tubes, ce qui réduit le risque de percer le radiateur avec des vis trop longues ou un serrage excessif.

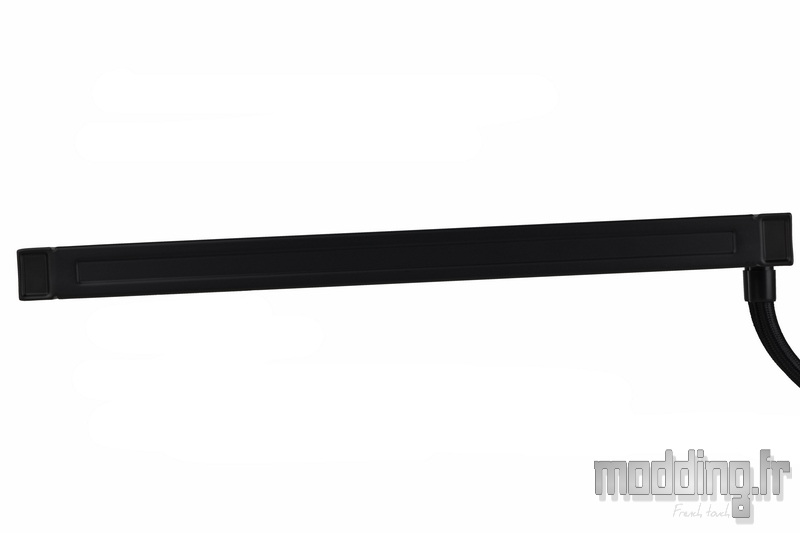

Son épaisseur de 27 mm est désormais un standard pour les systèmes AIO.
be quiet! accorde une attention particulière à la finition du radiateur, qui se distingue par un carénage intégral et un design résolument angulaire.
On note toutefois que l’aspect des flancs diffère de celui observé sur le radiateur fourni avec le Light Loop, renforçant l’identité propre de ce Pure Loop 3.
be quiet! a également revu l’emplacement de l’orifice de remplissage.
Alors que, sur le Light Loop, celui-ci se trouvait à l’extrémité opposée à la sortie des tuyaux, il est désormais positionné sur l’un des coins de l’extrémité où émergent les tuyaux.

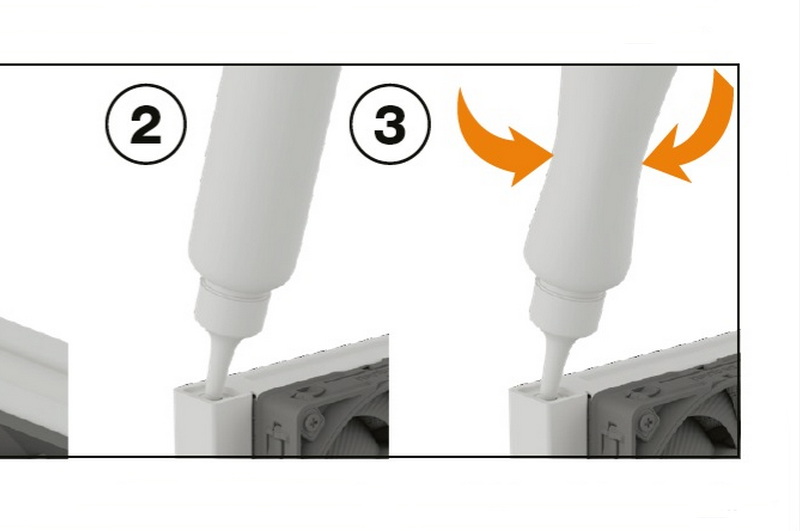

Comme à son habitude, la marque intègre donc un orifice de remplissage, permettant d’ajouter du liquide de refroidissement en cas de besoin, par exemple si les performances venaient à diminuer ou si des bulles d’air dans le circuit provoquaient du bruit.
be quiet! recommande d’effectuer cette opération environ tous les deux ans d’utilisation, comme c’était déjà le cas sur le Light Loop.
En revanche, on remarque que le flacon de liquide de refroidissement, autrefois inclus dans le bundle, n’est plus fourni avec ce Pure Loop 3.

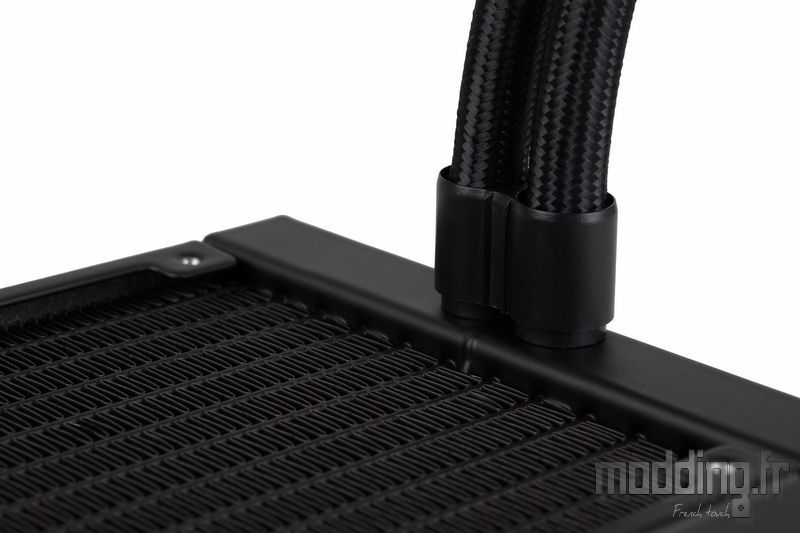

L’émergence des tuyaux surprend par un design inhabituel.
Ici, les deux tuyaux sont étroitement accolées l’une à l’autre, fixées sur deux embouts droits situés à la base du radiateur.
L’ensemble est recouvert d’une double bague en plastique noir, assurant à la fois la finition et la protection.
Cette bague de maintien sert également à fixer l’extrémité de la gaine tressée noire de type Paracord qui recouvre les tuyaux du Pure Loop 3.
Les tuyaux, d’une longueur de 400 mm, affichent un diamètre externe d’environ 12 mm, un format qui facilite leur manipulation lors de l’installation tout en garantissant une bonne robustesse.

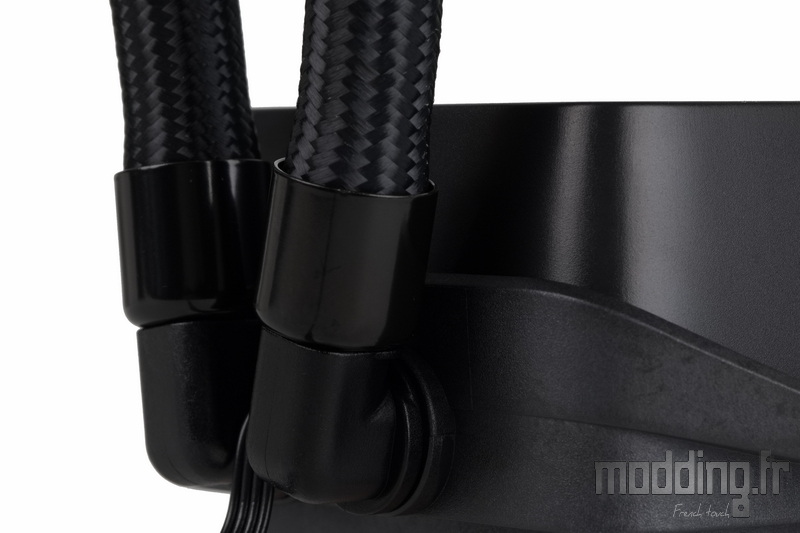

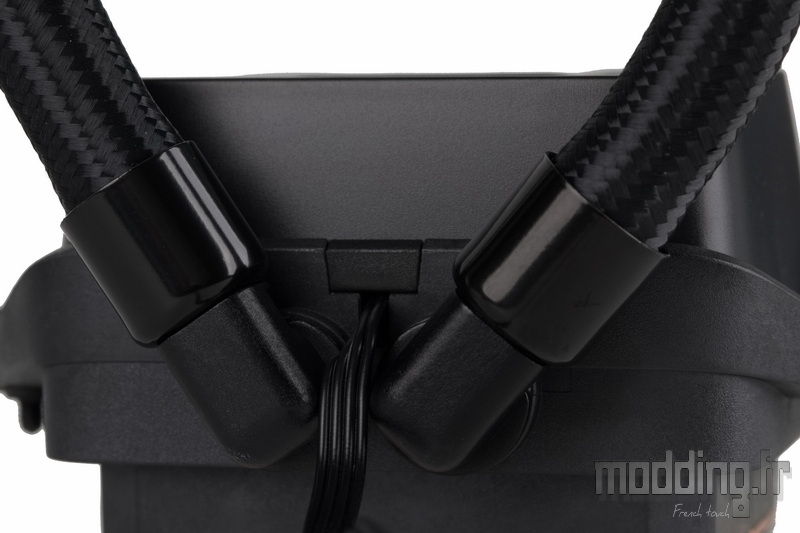

Les tuyaux viennent se raccorder à la pompe via deux embouts coudés à 90°.
Le sertissage reste confié à une large bague en plastique, assurant à la fois le maintien et l’étanchéité de l’ensemble.
Ces embouts coudés sont en plus rotatifs, ce qui facilite grandement leur orientation et limite les contraintes exercées sur les tuyaux lors de l’installation.
Nous avons vu que le Pure Loop 3 reprend les mêmes ventilateurs Pure Wings 3 que la seconde génération.
En revanche, be quiet! abandonne la configuration précédente, où la pompe était déportée sur les tuyaux à proximité du radiateur, pour revenir à une approche plus classique, avec une intégration directement au-dessus du waterblock.

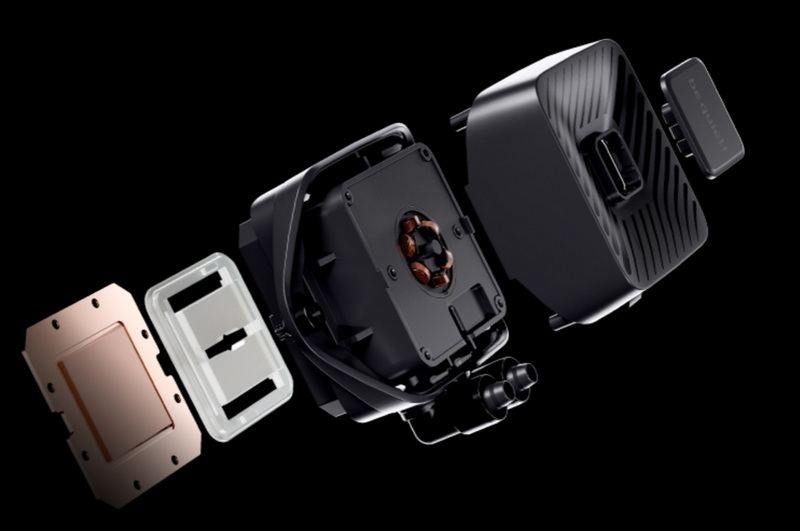

Il s’agit ici d’une nouvelle pompe équipée d’un moteur triphasé à 6 pôles, conçue pour offrir un fonctionnement plus silencieux, stable et durable.

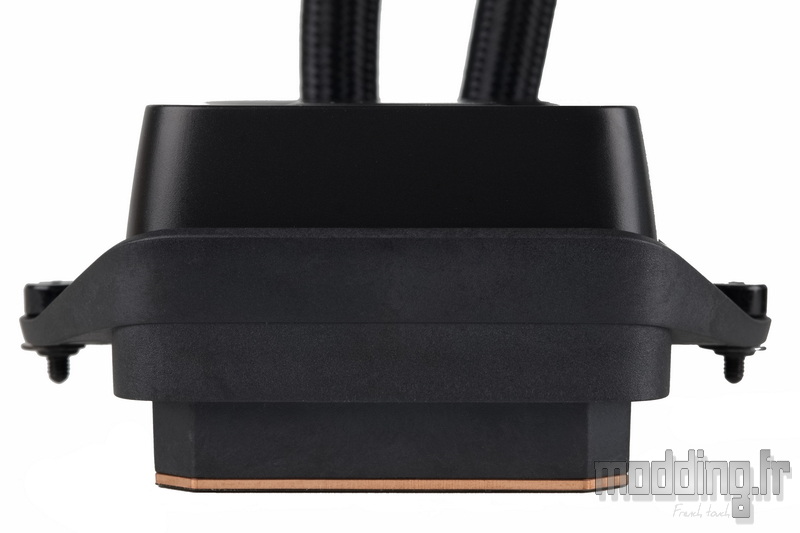

L’ensemble est intégré dans un module en plastique de forme cubique, mesurant 65 mm de côté (hors points d’attache) pour une hauteur de 45 mm.
Entièrement vêtu de noir, il se distingue par un contraste subtil : la partie inférieure adopte une finition anthracite mate, tandis que la partie supérieure présente un aspect plus satiné, apportant une touche de sobriété élégante.

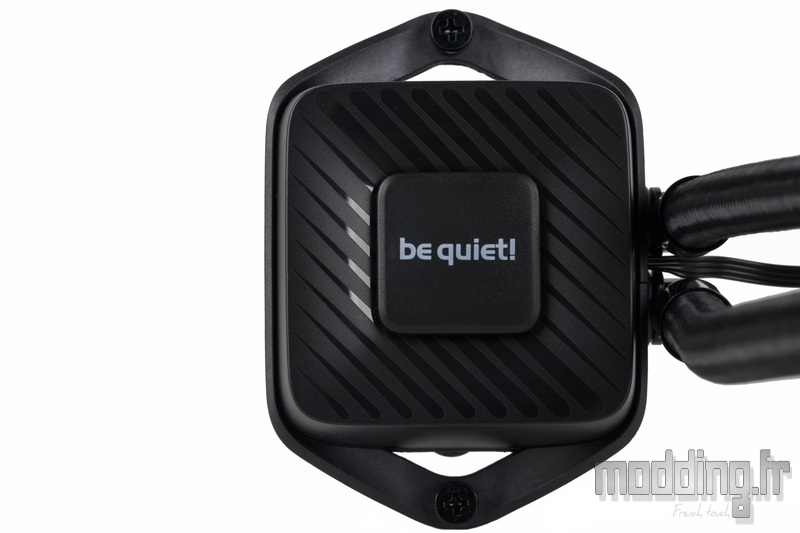

Le plateau supérieur adopte une forme légèrement concave, aux angles arrondis, et présente une surface striée où se mêlent des finitions satinées et brillantes.
En son centre prend place une pièce carrée de plus petite taille, sur laquelle est apposé le nom de la marque en lettres blanches.

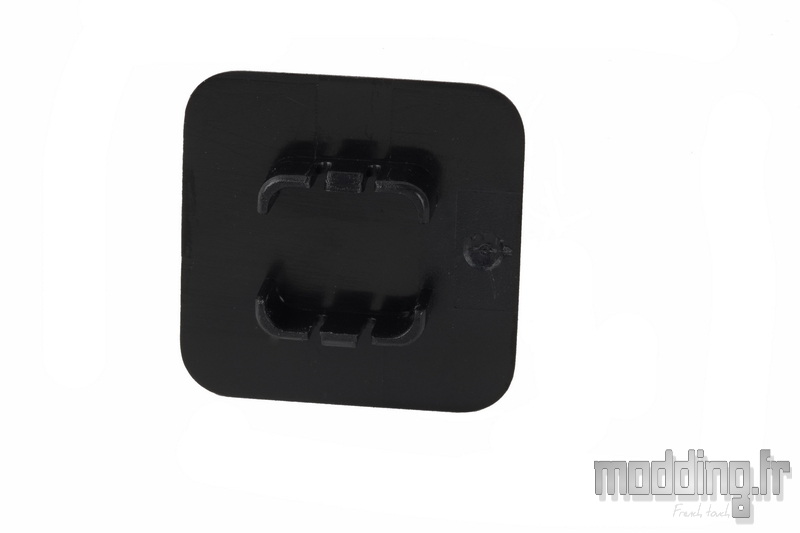

Cette pièce centrale est entièrement amovible.
Sur sa face interne, elle intègre un système de clips permettant de venir se fixer sur les bords de l’orifice prévu à cet effet.
L’intérêt n’est évidemment pas de laisser l’orifice ouvert, ce qui exposerait la platine électronique alimentant la pompe, mais bien de faire pivoter la pièce centrale.
Ce système permet en effet d’orienter différemment le logo, afin qu’il se retrouve toujours dans le bon sens, quelle que soit l’orientation de la pompe lors de son installation sur la carte mère.

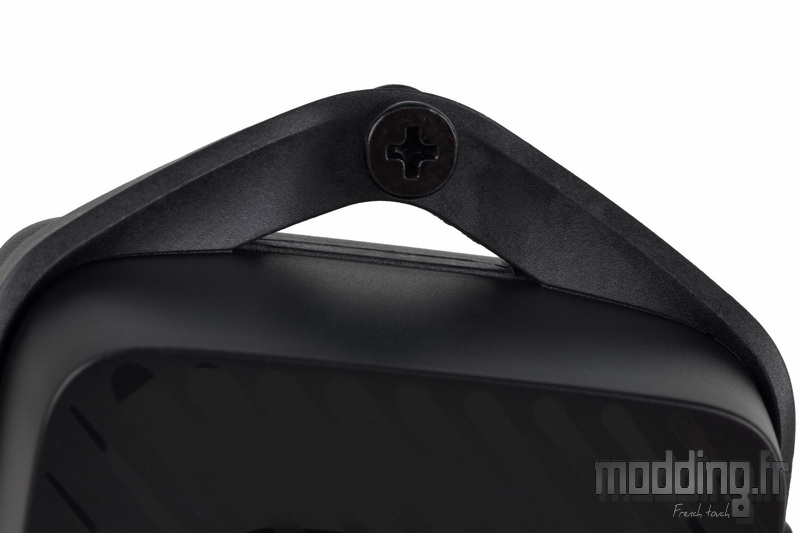

Faisant partie intégrante du carénage, deux branches latérales émergent de la structure et s’étendent vers l’extérieur.
Elles rejoignent, à une certaine distance du module, les points d’ancrage où prennent place les vis de fixation destinées à solidariser la pompe avec les platines de montage.

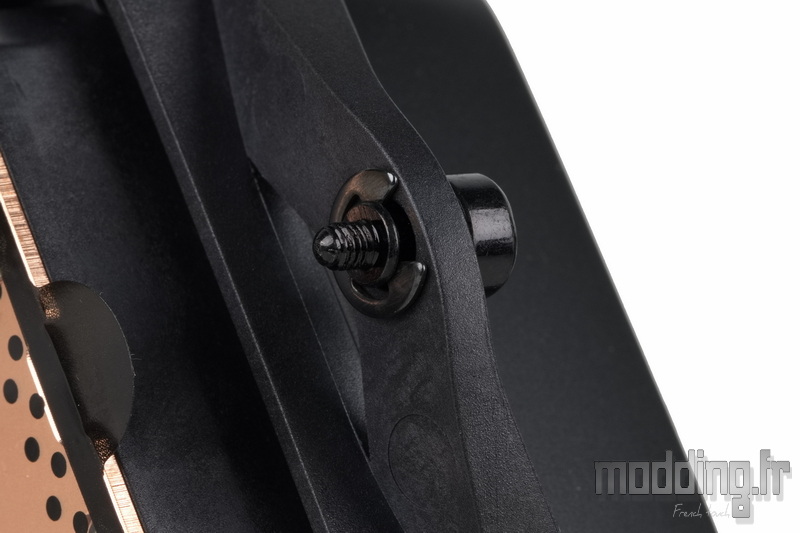

Un circlip vient assurer le maintien des vis en place, évitant qu’elles ne se détachent de la structure lors des manipulations.

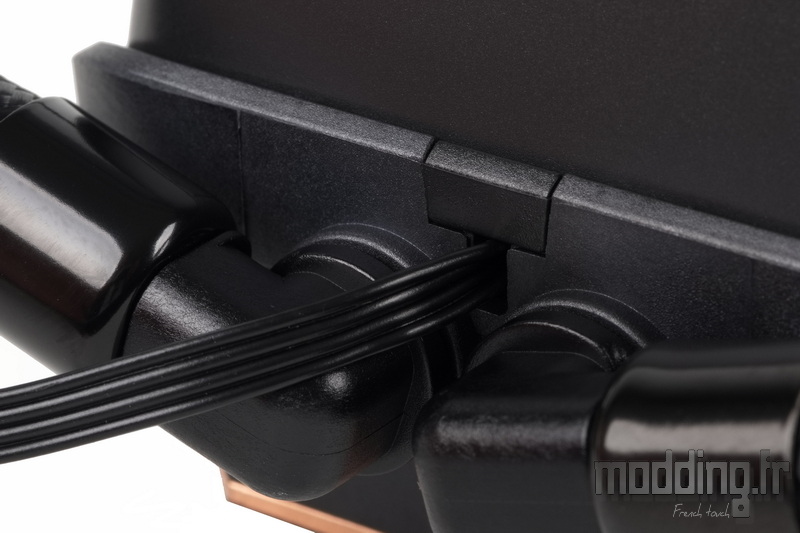

Un câble à 4 fils émerge juste au-dessus des deux embouts coudés.

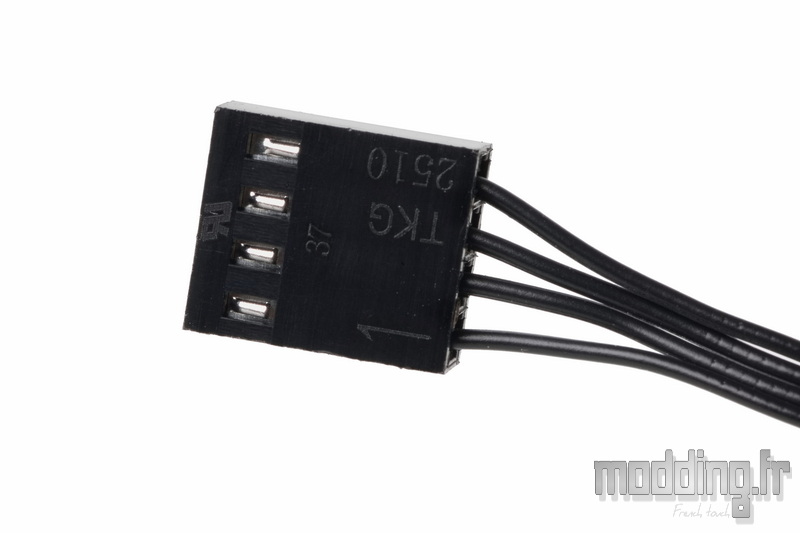

D’une longueur de 500 mm, ce câble se termine par un connecteur 4-pins.
Il a pour rôle d’assurer à la fois l’alimentation de la pompe et son pilotage via PWM, permettant d’adapter sa vitesse (3000 à 5500 tr/min) en fonction des besoins de refroidissement.

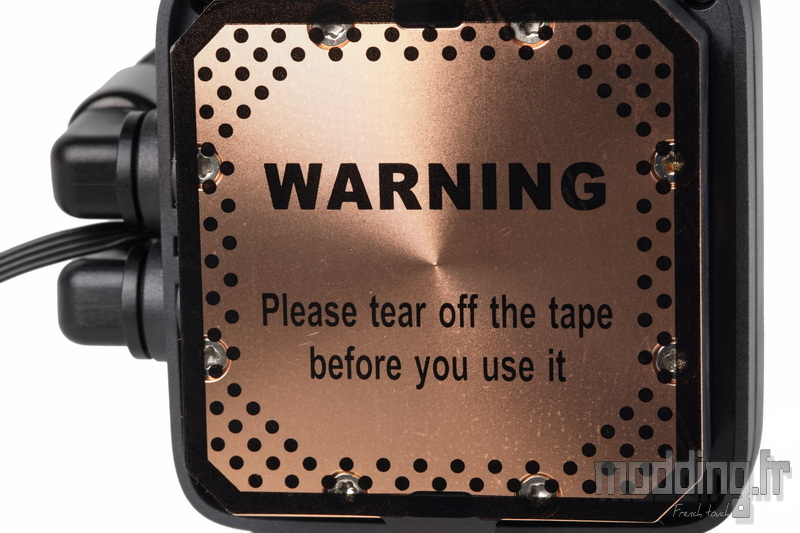

Une étiquette adhésive protège la surface du waterblock qui entre en contact avec l’IHS du processeur. Comme indiqué en anglais, il est crucial de retirer ce film avant d’installer le module sur le CPU, afin d’assurer des performances optimales.

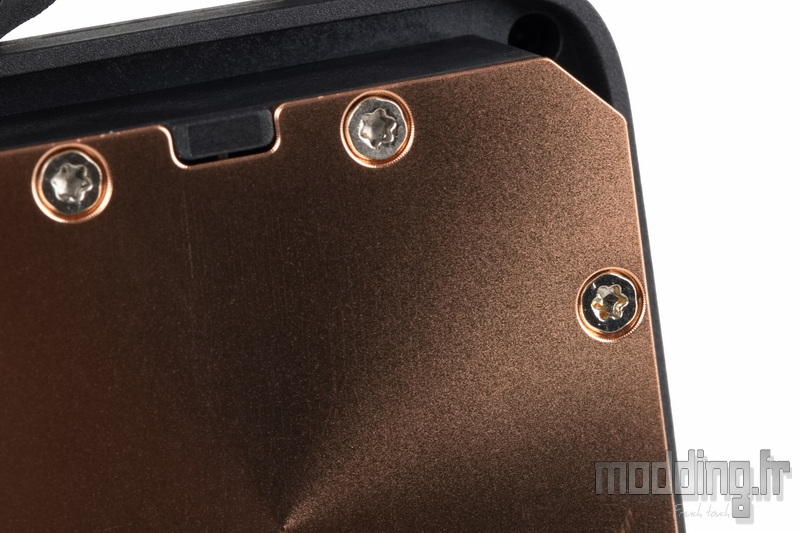

Contrairement à la plaque froide du Light Loop, qui bénéficie d’un revêtement nickelé, la base du Pure Loop 3 conserve un aspect brut en cuivre.

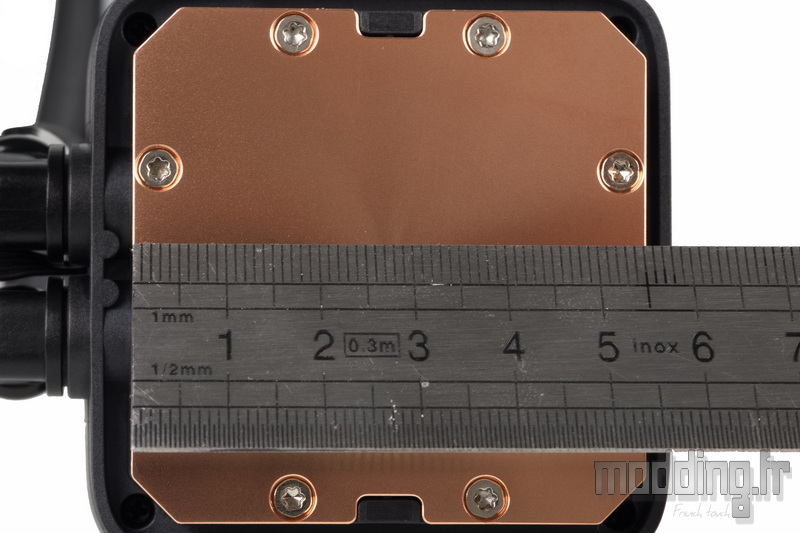

De forme carrée de 56 mm de côté, elle se distingue par ses coins biseautés.
La surface de contact apparaît parfaitement lisse et homogène, sans aucune trace visible d’usinage.
