Le ventilateur :

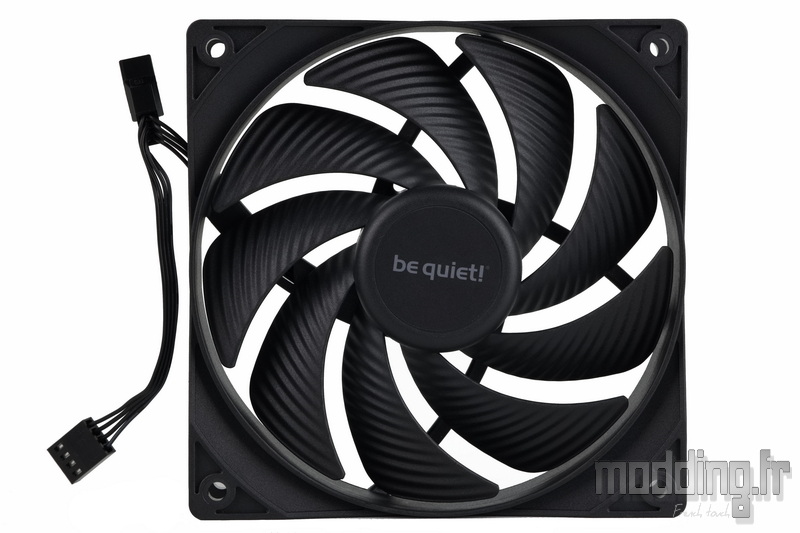

Alors que le Pure Loop de première génération était équipé de ventilateurs Pure Wings 2, le Pure Loop 3 reprend, comme la seconde génération, les Pure Wings 3 PWM High-Speed.

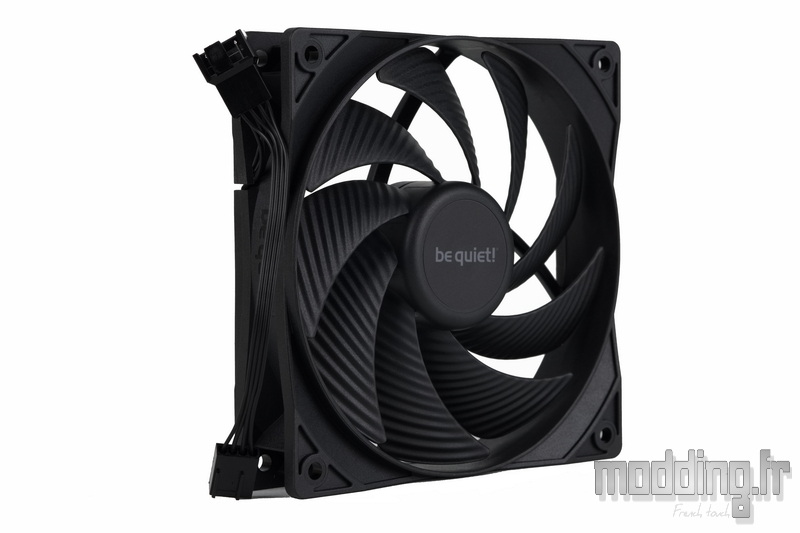

Par rapport à la version précédente 2, quelques différences esthétiques se remarquent : be quiet! abandonne en effet le cadre ajouré et allégé des Pure Wings 2 au profit d’un cadre plus classique et rigide.
Les branches de liaison du cadre adoptent une forme légèrement curviligne.

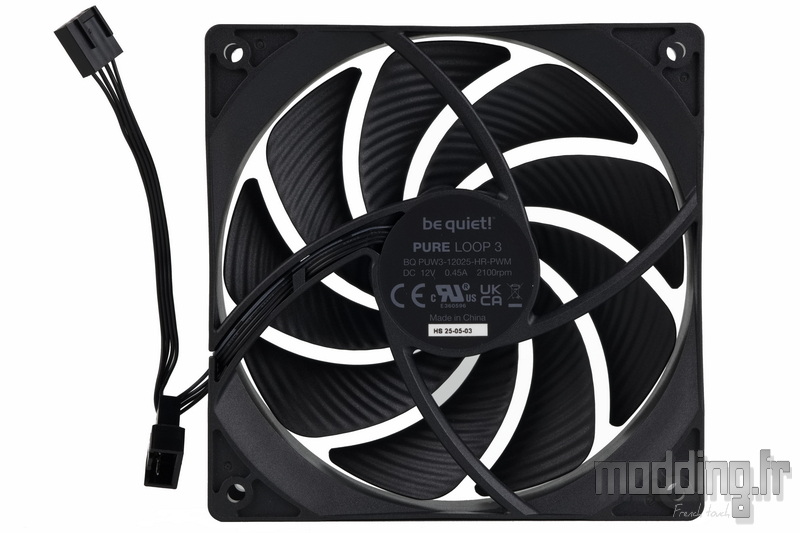

Au centre du rotor, on retrouve la pastille adhésive qui regroupe le logo de la marque, le nom de l’AIO, ainsi que les caractéristiques électriques du ventilateur.
La vitesse maximale atteint 2100 tr/min, correspondant à la déclinaison “High Speed” du Pure Wings 3, choisie ici pour offrir un meilleur compromis entre flux d’air et pression statique.

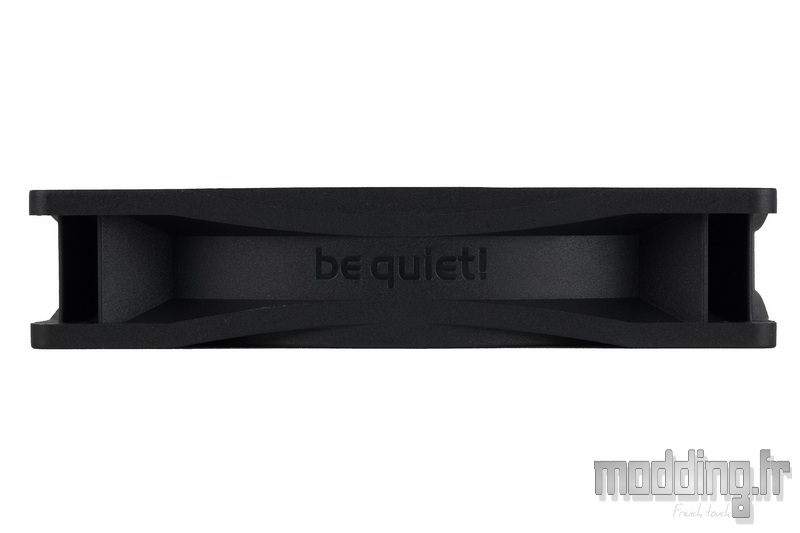

Le ventilateur affiche une épaisseur standard de 25 mm.
Comme à son habitude, la marque y appose une gravure discrète de son logo sur l’une des bordures du cadre, apportant une finition soignée.
Au centre des pales, on trouve une seconde pastille adhésive, reprenant le fond noir caractéristique sur lequel be quiet! appose son nom en gris clair, dans un style sobre et élégant.
Alors que le Pure Wings 3 PWM standard se compose de 7 pales, cette déclinaison “High Speed” en embarque 9.

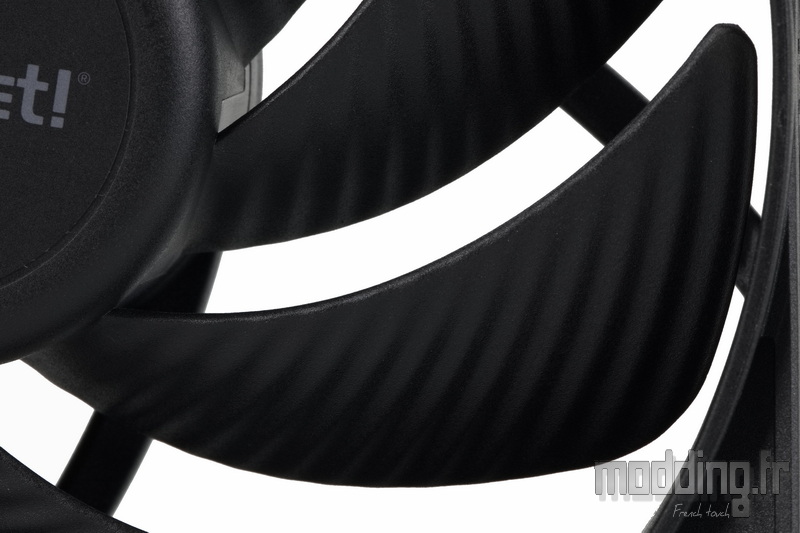

Dans les deux cas, on retrouve les nombreuses stries caractéristiques des ventilateurs be quiet!.
Ces stries agissent comme de véritables canalisateurs d’air, permettant d’optimiser le flux d’air tout en limitant le bruit généré par les turbulences.

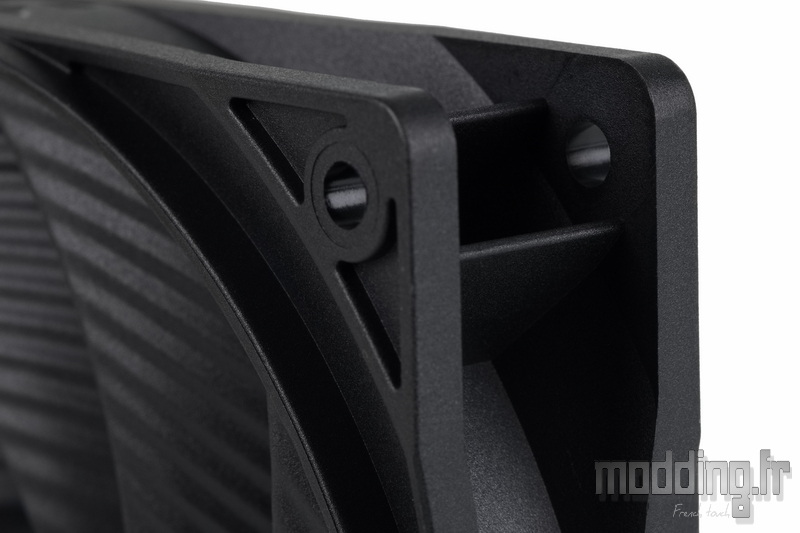

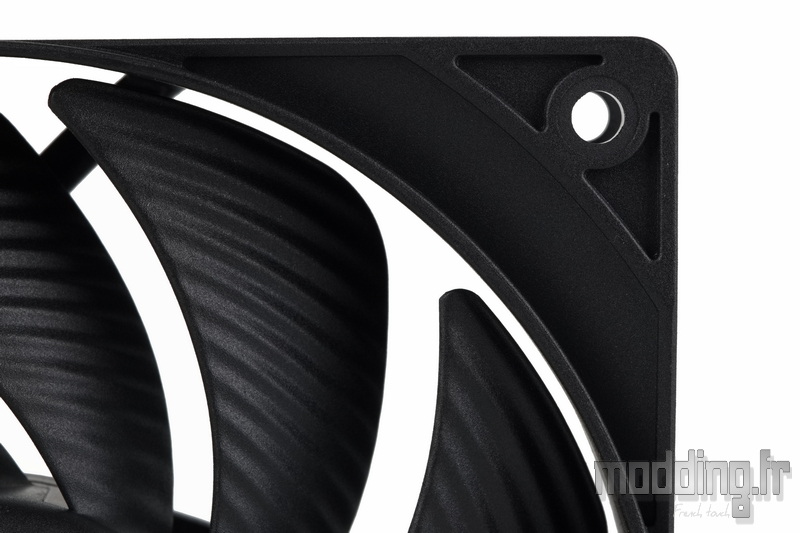

Les coins du cadre adoptent une forme arrondie, mais restent dépourvus de patins en caoutchouc antivibrations.
Cet élément, pourtant utile pour limiter la transmission des vibrations au radiateur, demeure réservé aux gammes supérieures de ventilateurs de la marque.
Les coins du cadre intègrent les points de fixation et disposent de renforts reliant les deux faces, ce qui accroît leur rigidité structurelle.
Une conception particulièrement pertinente lorsqu’il s’agit d’installer ces ventilateurs sur le radiateur du Pure Loop 3, où la pression mécanique exercée par les vis est plus importante que sur un ventirad.
Quatre fils noirs émergent de la platine électronique, elle-même associée au moteur à 4 pôles.
Celui-ci repose sur un palier de type Rifle Bearing, offrant une longévité annoncée de 80 000 heures.

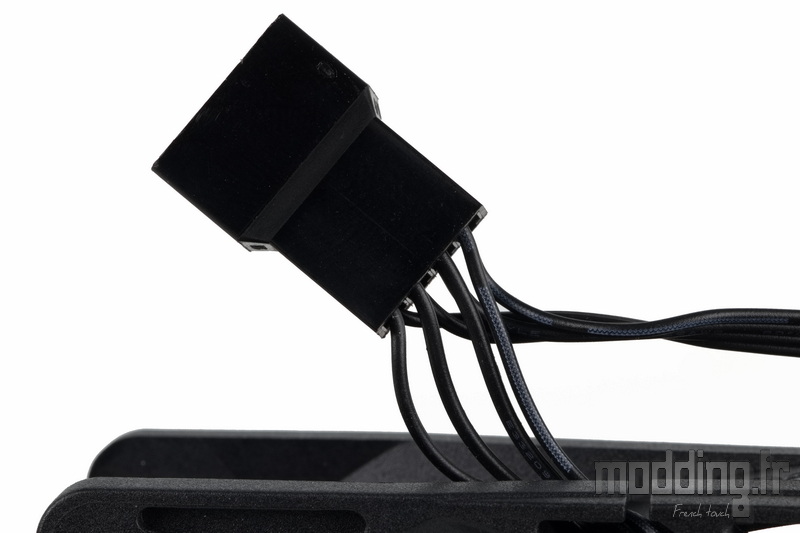

Les quatre fils sont collés entre eux afin de former un câble plat, plus discret et facile à intégrer dans le câblage.

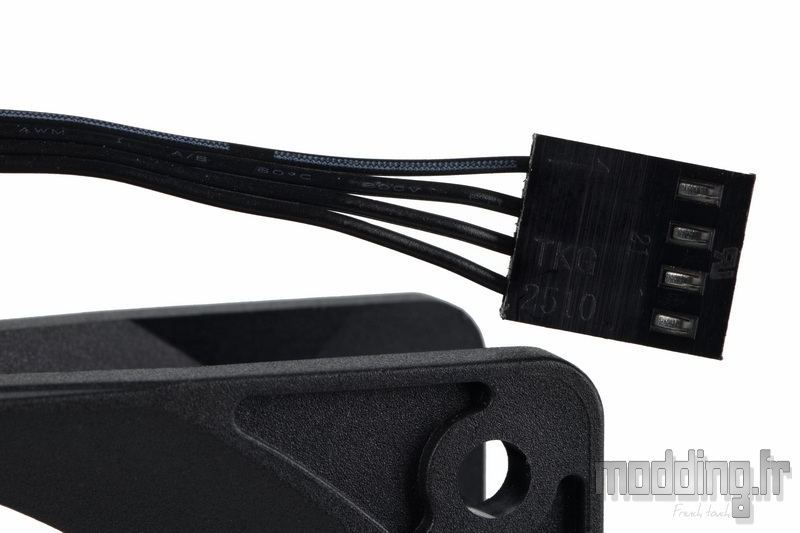

Dès sa sortie du cadre, ce câble aboutit à un premier connecteur 4-pins de type mâle (PWM).

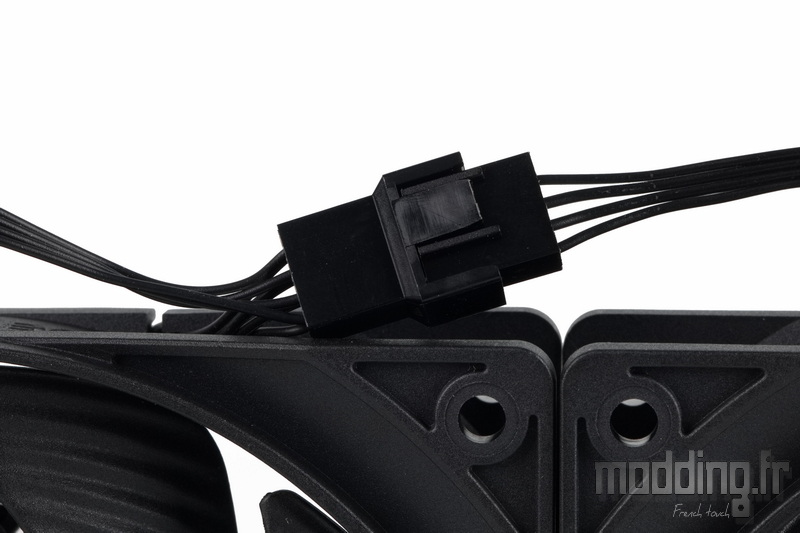

Depuis ce premier connecteur mâle, le câble se prolonge sur environ 90 mm avant de se terminer par un connecteur 4-pins femelle.

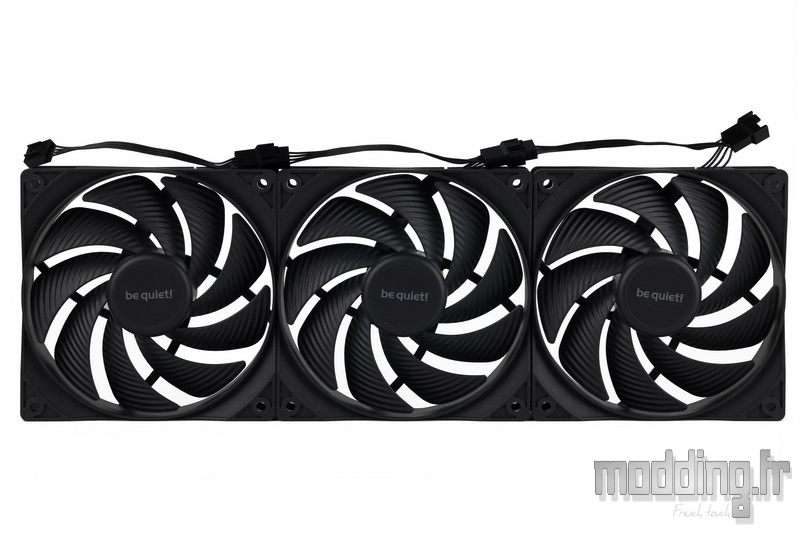

Cette configuration permet de chaîner facilement plusieurs ventilateurs entre eux, en limitant le nombre de câbles à gérer.
Grâce à ce système, il n’est plus nécessaire d’inclure un hub PWM dans le kit.
Concrètement, la prise 4-pins femelle du dernier ventilateur de la chaîne reste libre, tandis que la rallonge PWM fournie dans le bundle se connecte sur la prise 4-pins mâle du ventilateur situé à l’autre extrémité.
Certes, ce procédé demeure plus basique qu’un chaînage par contact direct, mais il a le mérite de réduire efficacement le nombre de câbles à gérer et simplifie ainsi le montage.
Nous savons désormais que la vitesse maximale de ce Pure Wings 3 atteint 2 100 tr/min.
Dans la documentation du Pure Loop 3, be quiet! met à disposition un graphique illustrant l’évolution de la vitesse du ventilateur en fonction du signal PWM appliqué, offrant ainsi une vision claire de sa plage de fonctionnement.
À sa vitesse maximale, le ventilateur délivre un débit d’air de 59,6 CFM, soit l’équivalent de 101,2 m³/h, accompagné d’une pression statique de 2,41 mmH₂O.
Des valeurs qui confirment son orientation vers le refroidissement sur radiateur, où la pression statique joue un rôle essentiel pour traverser les ailettes serrées.
