Le montage : Socket 115x

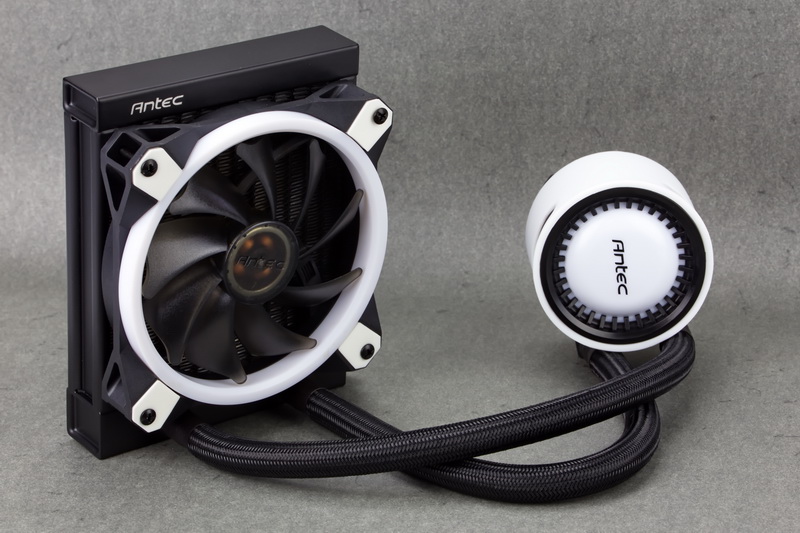

On commence par monter le ventilateur sur le radiateur.
A vous de voir sur quelle face de ce dernier s’effectue la fixation qui oriente ainsi le flux d’air au sein du radiateur (Push ou Pull) et dans le boitier (Extraction ou Aspiration).

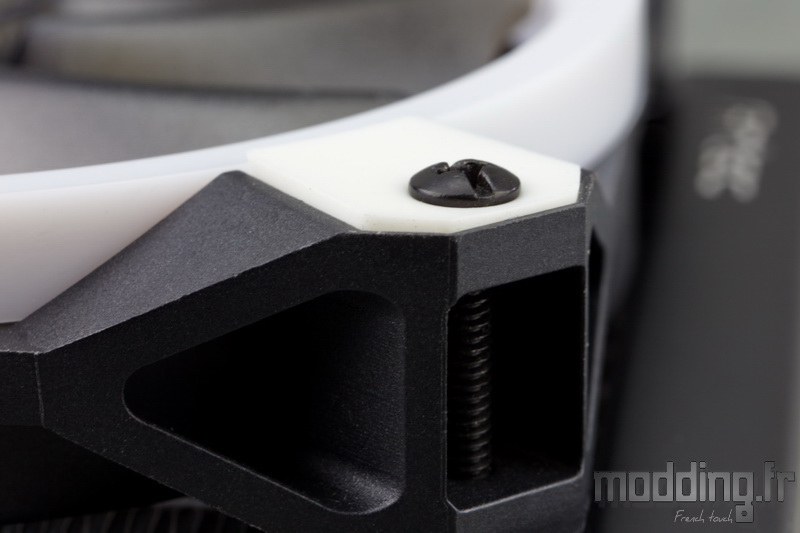

Nous utilisons les vis longues pour fixer le ventilateur sur le radiateur.
On veille à ne pas trop serrer les vis afin de ne pas brider le rôle des silentblocs.
Nous allons ensuite équiper la pompe.

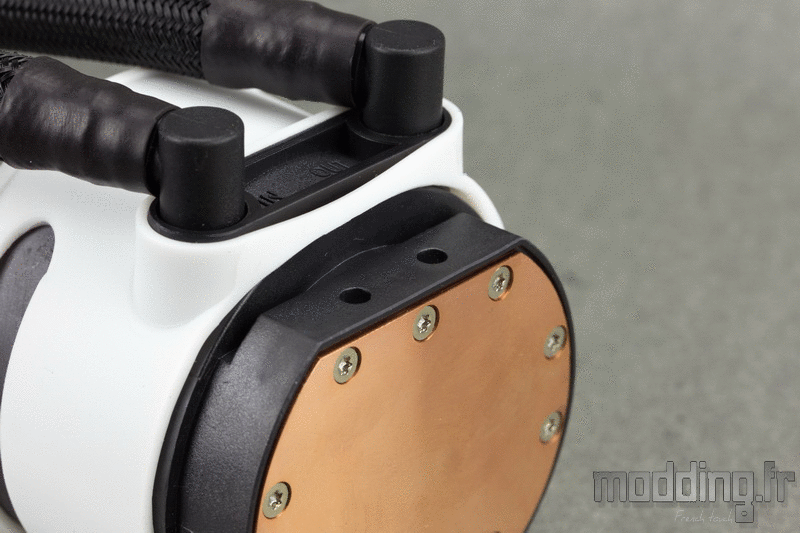

On glisse les pattes de fixations spécifiques au Socket Intel dans le sillon juste au-dessus du méplat.
On utilise les petites vis à tête fraisée pour assurer la fixation.
La backplate est totalement différente de celle utilisée dans la première version du Mercury.
Antec garde la compatibilité avec le Socket 775.

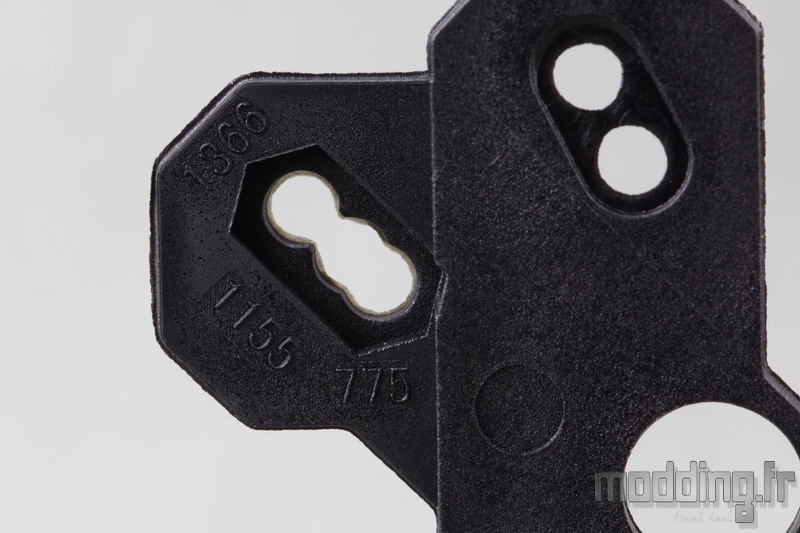

Comme indiquée sur le plastique, les extrémités, de la face dédiée au Socket Intel, comportent trois trous correspondant aux Sockets :
- 1366 : plus externe
- 115x : central
- 775 : plus interne

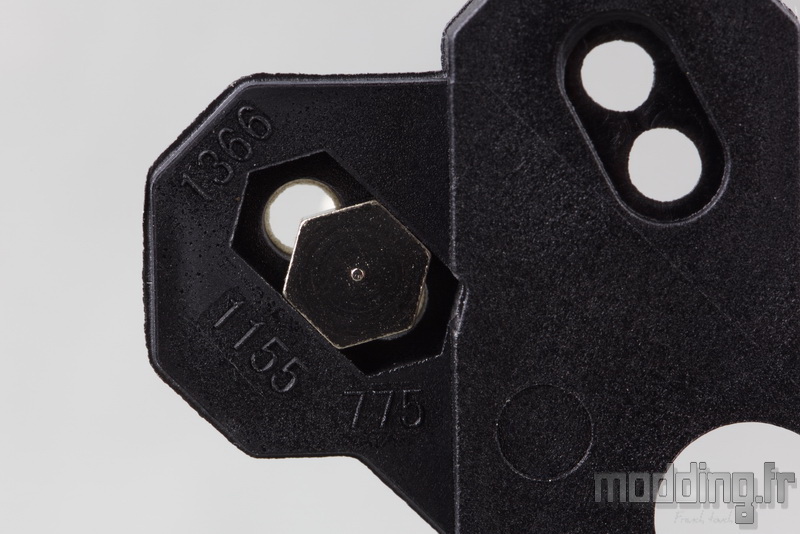

Ces trous intègrent une empreinte hexagonale de mêmes dimensions que la tête des vis de fixation.

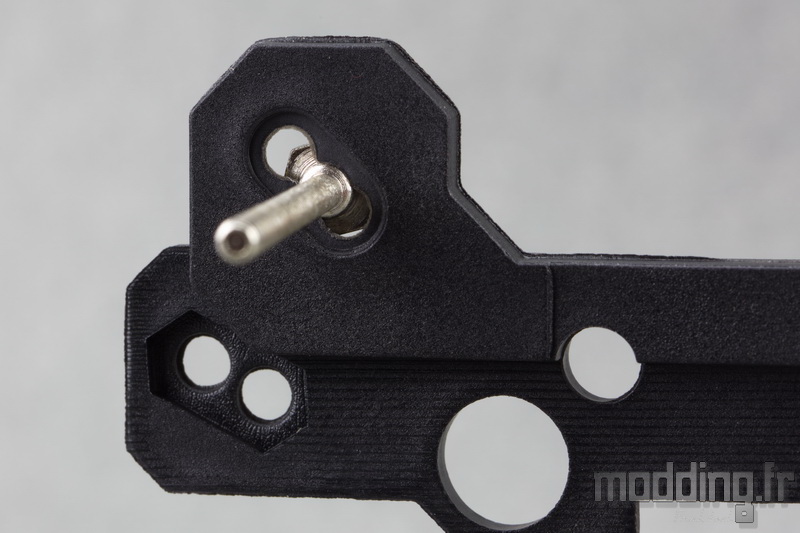

On glisse ces dernières dans l’orifice “1155”.
La tête de la vis doit bien être encastrée dans la structure plastique.
Vu la proximité des orifices 1155 et 775, nous vérifions que la vis est au bon endroit.

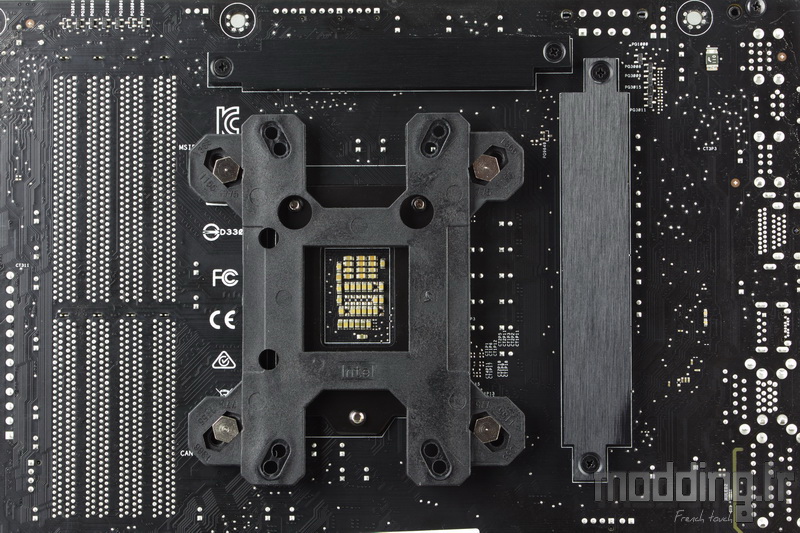

On positionne la backplate au dos de la carte mère.
Nous l’orientons afin que les trous correspondent aux fixations du Socket.
Vu que la strucutre est maintenant en plastique, nous n’avons plus à nous soucier du contact avec le PCB comme ce fut le cas avec la première version du Mercury.

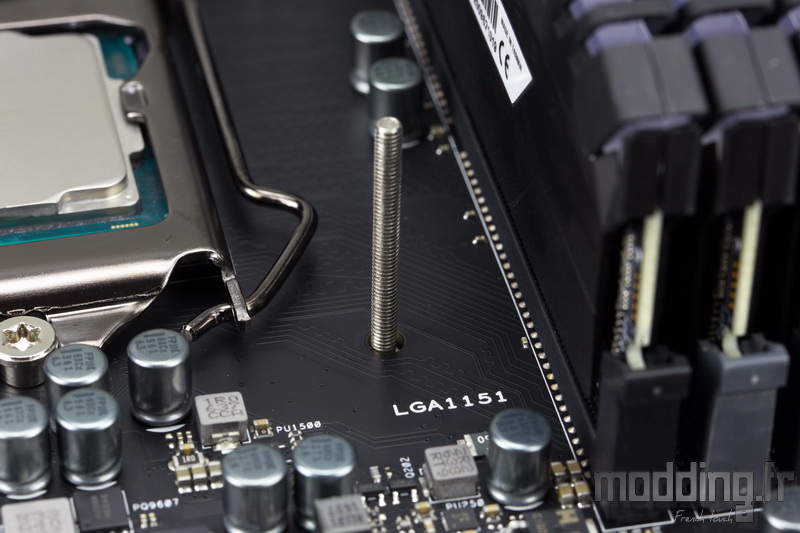

Les vis de la backplate passent au travers du PCB par les trous situés autour du Socket.

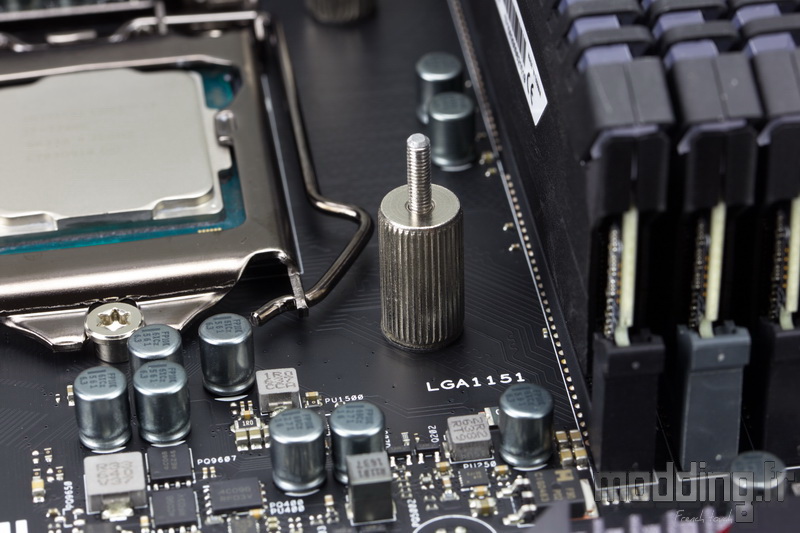

On insère les entretoises chromées que l’on visse jusqu’au contact du PCB sans chercher à trop serrer. Une rondelle en caoutchouc est présente au niveau de ces entretoises et garantit le contact avec le PCB.

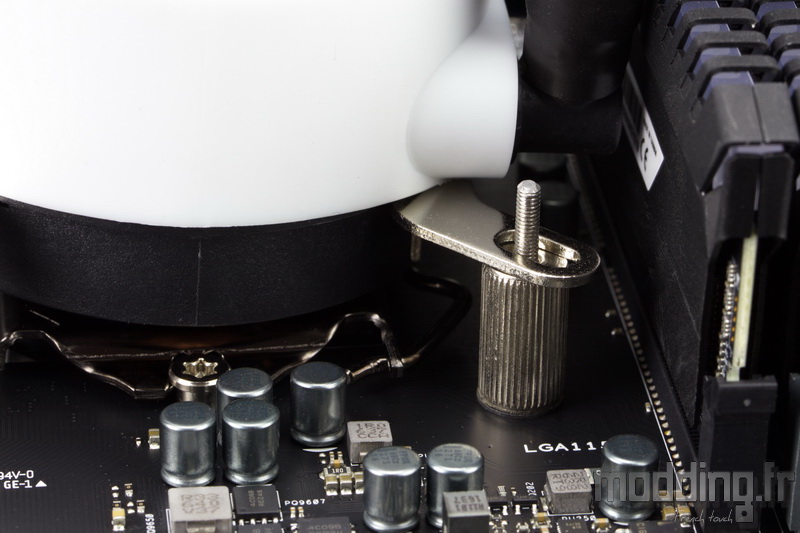

On positionne ensuite le module pompe/waterblock au-dessus du CPU de façon à faire coïncider les ouvertures de forme oblongue des pattes de fixations avec les vis qui dépassent des entretoises.
Pour rappel la pâte thermique est déjà en place sur la base du waterblock.

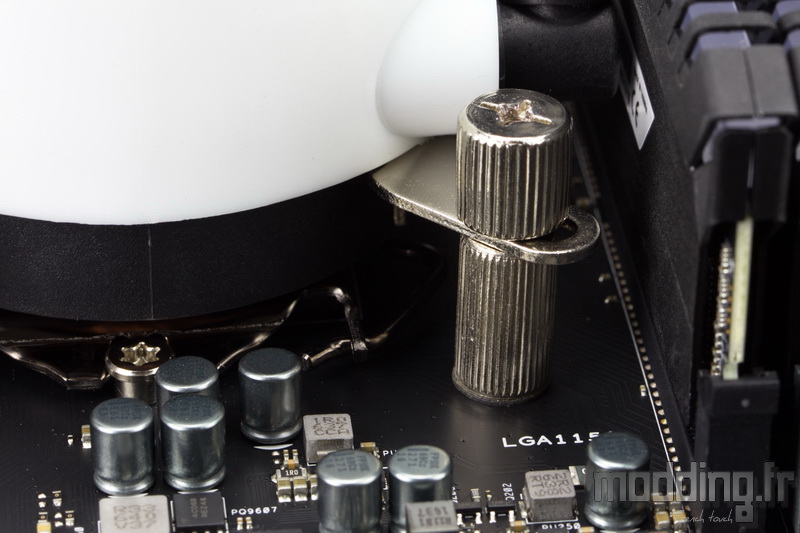

Tout en maintenant la pompe bien en place sur le processeur, nous serrons les vis à main tour à tour en adoptant un schéma en croix afin que la base du waterblock reste bien parallèle au processeur.
On peut finaliser le serrage à l’aide d’un tournevis cruciforme.
La faible profondeur de l’empreinte cruciforme évite de trop serrer faisant ainsi riper le tournevis.
L’émergence des tuyaux au niveau de la pompe flirtent avec la première barrette mémoire.
On peut bien-sûr tourner d’un quart de tour la pompe lors de sa mise en place mais le logo ne sera plus dans le bon sens….
Nous effectuons ensuite les divers branchements entre ceux de la pompe, du ventilateur ainsi que des prises RGB 1 et 2 qui les accompagnent.
L’aspect chromé du kit de fixation ne fait que ressortir ce dernier… Alors que, pour rappel, dans la première version les différents éléments sont noirs.

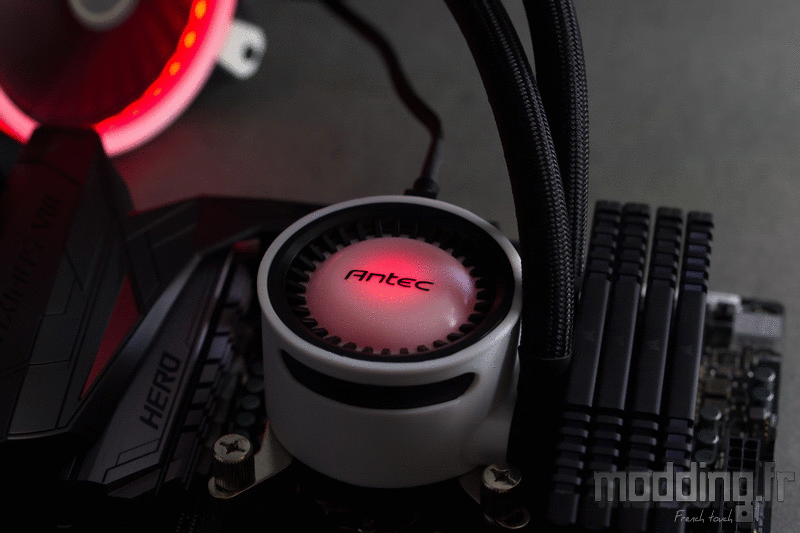

En plein jour, le rétroéclairage et notamment celui de la pompe n’est pas des plus violents…
On peut jouer sur le bouton central du module de commande RGB pour afficher 5 niveaux d’intensité lumineuse.
Un appui long sur ce même bouton désactive et réactive le rétroéclairage.

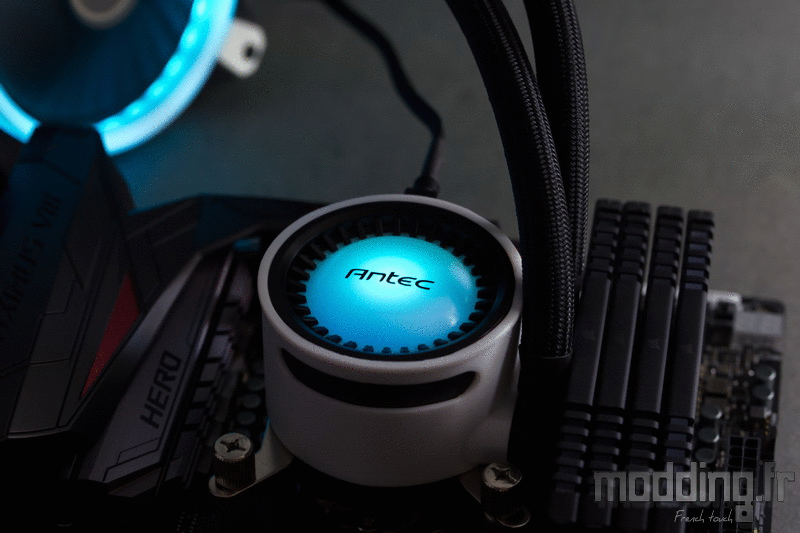

Le contrôleur RGB permet d’afficher 7 couleurs : Rouge, Vert, Bleu, Orange, Violet, Bleu Ciel et ce qui semble être du blanc…. (contrairement à ce qui est dessiné sur la boite….Mais validé sur le site Antec).
Chacune de ces couleurs dispose d’un mode statique…
… Et d’un mode cyclique (ou respirant).
On passe d’une couleur à l’autre par le biais du bouton M.
Le bouton S permet de jouer sur la vitesse d’exécution de l’effet respirant sur 5 niveaux.
On rajoute trois autres effets mettant en place l’ensemble des couleurs, un mode Rainbow jouant sur la transition entre les couleurs :
- Sequentiel
- Continu
- Continu avec un effet respirant associé.
