Le All in One :
Le radiateur mesure 154 mm de long sur 119 mm de large.
Il est entièrement en aluminium.
Les points de fixations sont taraudés d’un pas de vis de type UNC-6.32.
On remarque que la position des trous de fixation tombe en face des ailettes, un bon point pour éviter de percer le radiateur avec des vis trop longues ou un serrage trop appuyé.
Son épaisseur est portée à 27 mm.
Un radiateur qui ne fait pas dans l’excentricité avec une robe noire et un design plutôt carré… sans habillage ni accessoire notamment au niveau des flancs….
On note une bonne finition au niveau de sa structure.
Antec apporte sa petite touche en signant le radiateur de son nom en lettres blanches.
Les tuyaux sont totalement sertis à deux embouts droits émergeant à la base du radiateur.
Une gaine thermo-rétractable assure aussi le maintien de la gaine tressée.
Car ici aussi, petite nouveauté !!! l’aspect annelé des tuyaux restent présent mais il est dissimulé sous cette gaine de couleur noire dont le maillage ne laisse rien transparaître.
Le diamètre externe du tuyau est de 10 mm tandis que le diamètre interne est de 8 mm.
Malgré la présence de cette gaine qui passe le diamètre à 13 mm, les tuyaux restent souples et le concept annelé évite qu’ils ne pincent lors des courbes serrées.
Apres 315 mm, ils arrivent au niveau de la pompe par l’intermédiaire de deux embouts coudés.
Chez Antec, on fait le distinguo entre l’arrivée du liquide et la sortie de ce dernier en apposant le IN et OUT à proximité des embouts coudés.
Ces derniers sont rotatifs ce qui donnent encore plus de liberté pour la mise en place du radiateur.
Le module pompe/waterblock est de forme cylindrique.
Il mesure 60 mm de hauteur pour un diamètre de 73 mm.
Le corps de la pompe, noir à l’origine, est vêtu d’un habit en silicone de couleur blanche pour rester en phase avec les silentblocs blancs des ventilateurs.
Cet habit semble être amovible…
… Mais ils englobent aussi l’émergence des tuyaux.
On remarque la présence de deux ouvertures de forme oblongue au niveau de cette habillage, non pas pour passer les manches mais plus pour laisser la place à la prise d’alimentation de la pompe.

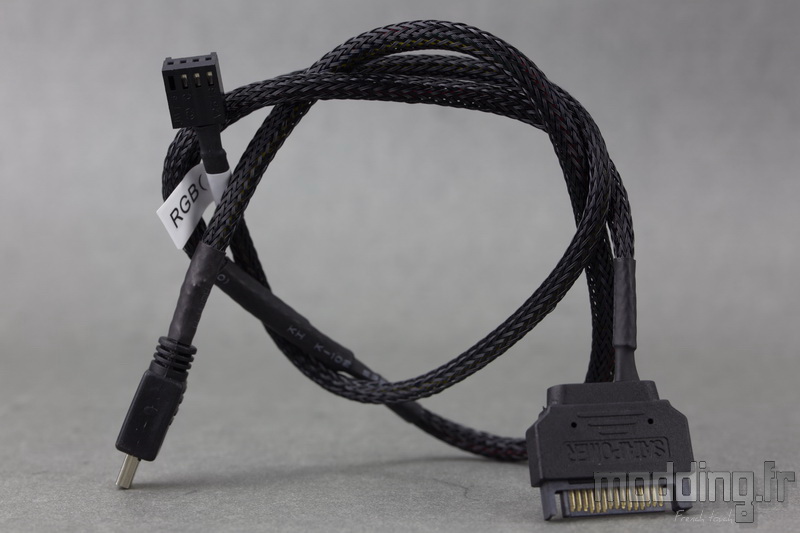

Une prise de type mini USB sur laquelle nous brancherons le câble spécifique inclus dans le bundle.
La pompe génère un débit de 3.5 L/min et une pression de 2.3 m de hauteur de colonne d’eau.
Afin de proposer une garantie de 5 ans, la marque intègre dans cette pompe un roulement en graphite ainsi qu’un axe en céramique.
La partie supérieure du module présente un carénage en plastique blanc qui s’avère être translucide pour permettre la diffusion du rétroéclairage.
Cette capsule blanche est sertie au corps de la pompe par un insert en plastique légèrement travaillé afin d’améliorer le style.
Une protection garantit l’intégrité de la pâte thermique ….
… Déjà étalée sur la base du waterblock.
La base cuivrée reprend la forme cylindrique de la pompe tout en intégrant deux méplats.
On note la présence de traces d’usinage.
Point de finition miroir à ce niveau voire nickelée.
Les deux larges méplats intègrent deux trous taraudés afin de visser les pattes de fixations Intel ou AMD.
On distingue aussi la présence d’un sillon juste au-dessus qui assure un maintien supplémentaire pour ces dernières.
