Le montage : Socket 115x

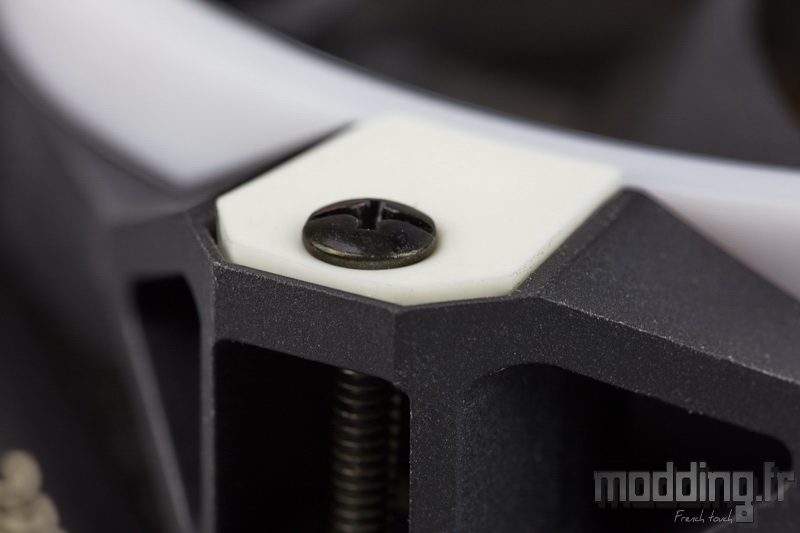

Nous utilisons les vis longues pour fixer les deux ventilateurs sur le radiateur.
On peut les monter sur l’une ou l’autre face dudit radiateur, un choix qui se fait en fonction du montage au niveau du boitier et du sens du flux d’air.
On veille à ne pas trop serrer les vis afin de ne pas brider le rôle des silentblocs.
Avant de monter la backplate au dos de la carte mère, on se doit de l’équiper en conséquence.
La première étape consiste à placer une base en caoutchouc en son centre, au niveau de la face marquée AMD.

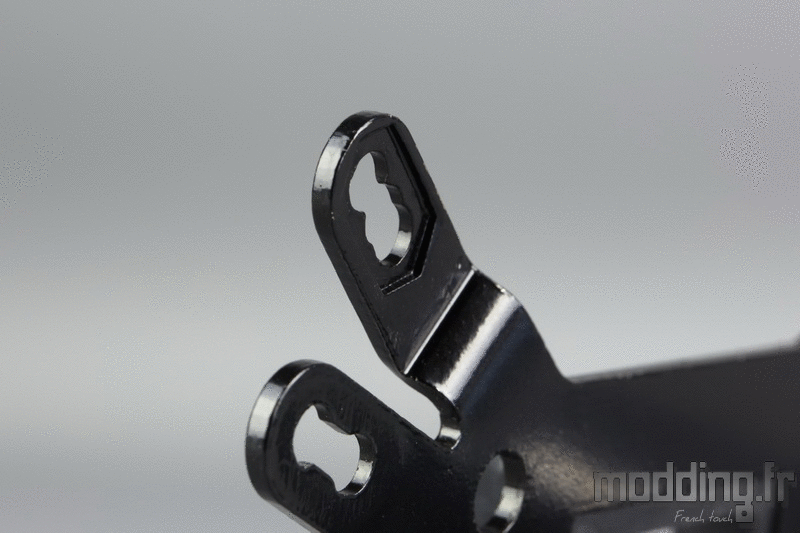

Les extrémités de la backplate correspondant au Socket Intel comporte trois trous correspondant aux Sockets :
- 1366 : plus externe
- 115x : central
- 775 : plus interne

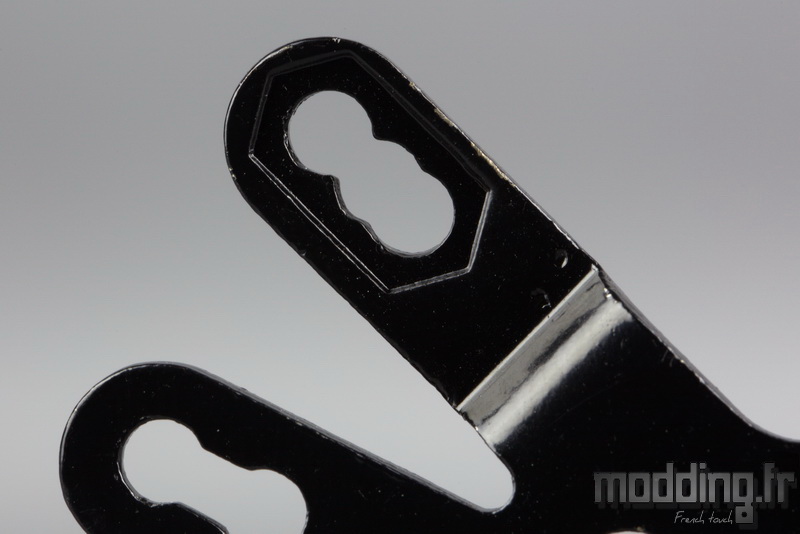

On note aussi une empreinte hexagonale qui permet de caler l’entretoise dotée d’une tête de forme identique.

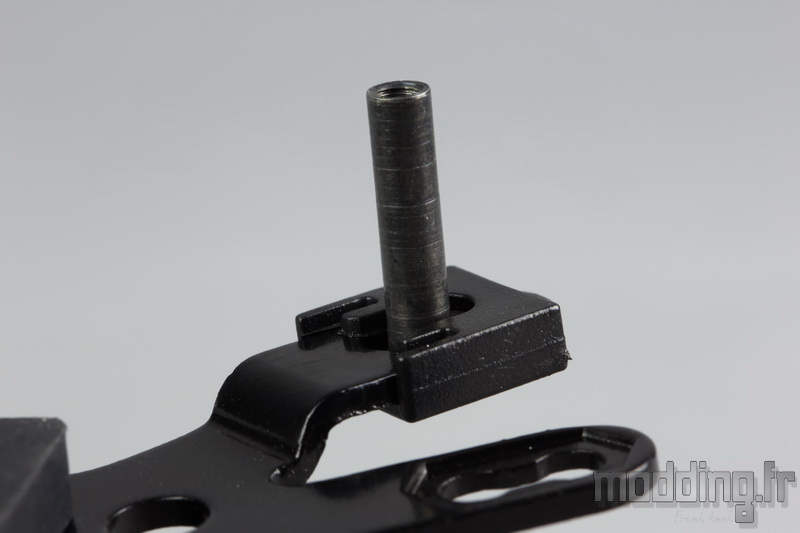

On insère donc cette entretoise dans le trou correspondant à notre Socket 115x, celui du centre.
Afin qu’elle tienne en place au niveau de la backplate, on glisse l’insert en plastique qui emprisonne ainsi la tête de l’entretoise.
Plus rien ne bouge !
Ce qui facilite grandement la suite des opérations.
On répète la manipulation pour les 3 autres entretoises.

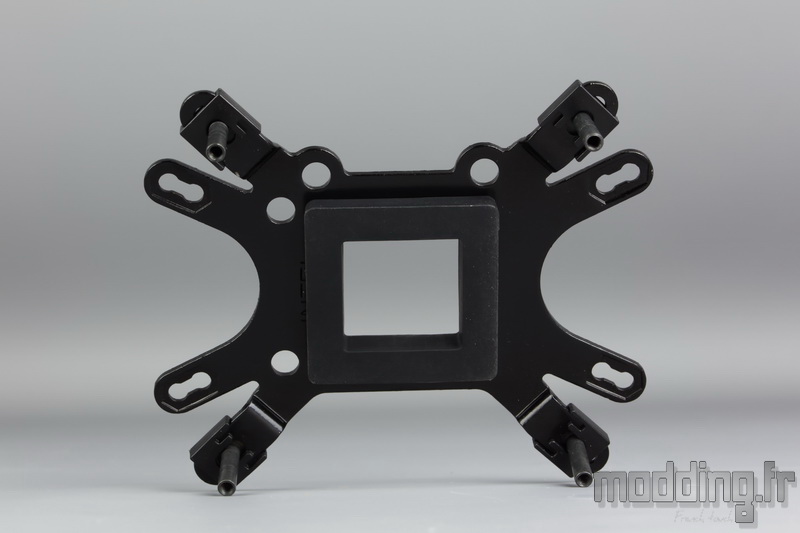

Nous voici avec la backplate quasiment prête à prendre place au dos de la carte mère.
Mais avant, nous allons équiper la pompe.

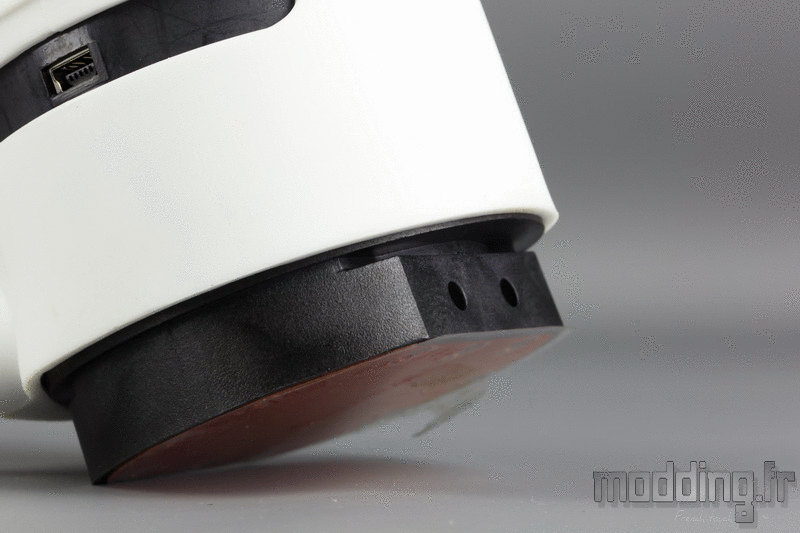

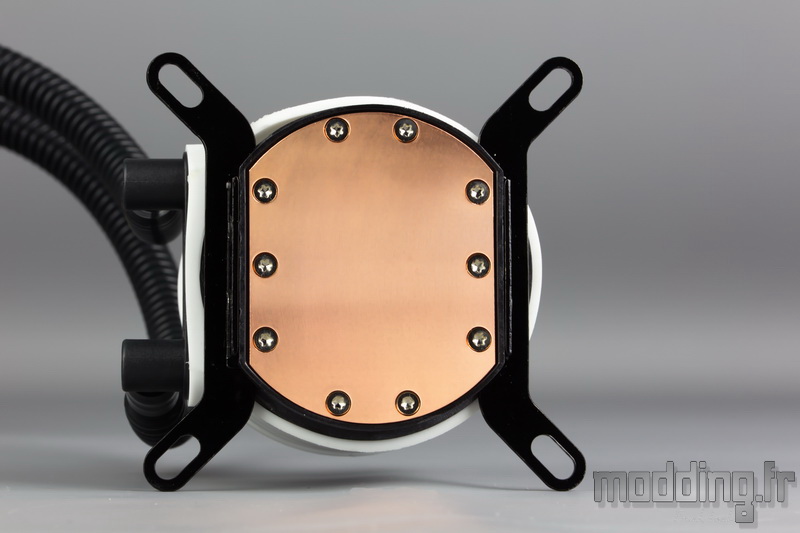

On glisse les pattes de fixations spécifiques au Socket Intel dans le sillon juste au-dessus du méplat.
On utilise les petites vis à tête fraisée pour assurer la fixation.
Notre module pompe/waterblock est prêt.

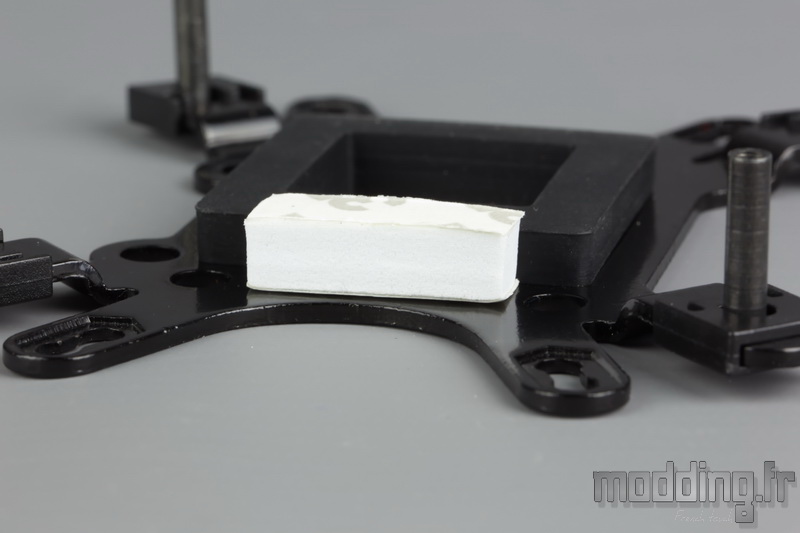

Pour eviter que la backplate ne tombe à chaque manipulation de la carte mère, Antec fournit ces petits blocs en mousse qui possèdent deux faces adhésives.
Contrairement à ce que stipule le manuel de montage… ce sont les blocs les plus épais qui sont dédiés au Socket Intel.

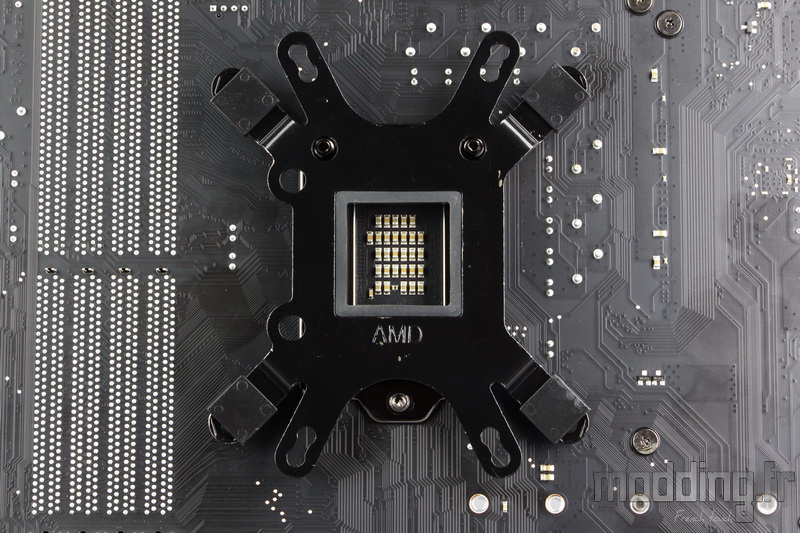

La backplate est en place.
Le pourquoi de cette pièce en caoutchouc ?
Non pas pour éviter le contact métallique des extrémités de la backplate avec le PCB de la carte mère vu que les inserts en plastique s’interposent à ce niveau….
Certainement pour laisser un peu plus de distance et ainsi que les extrémités servent de bras de levier pour avoir une marge de tension exercé sur le processeur au moment du serrage.

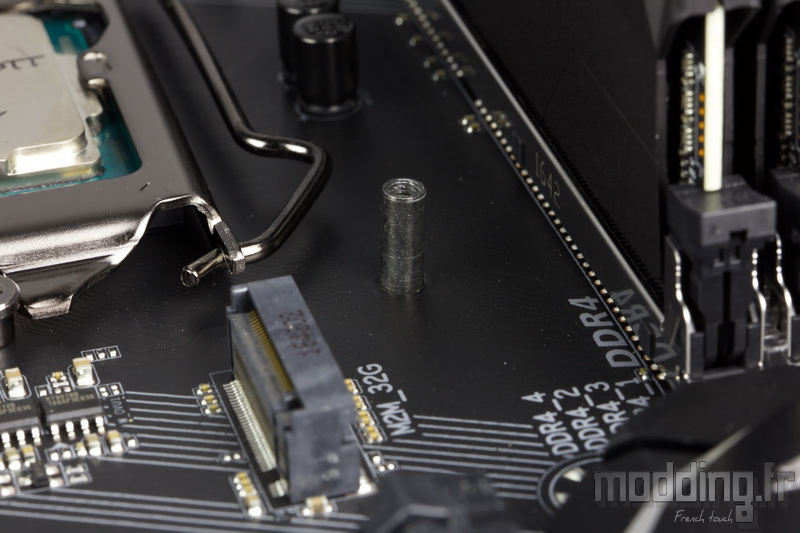

Quoi qu’il en soit, les entretoises passent au travers de la carte mère.

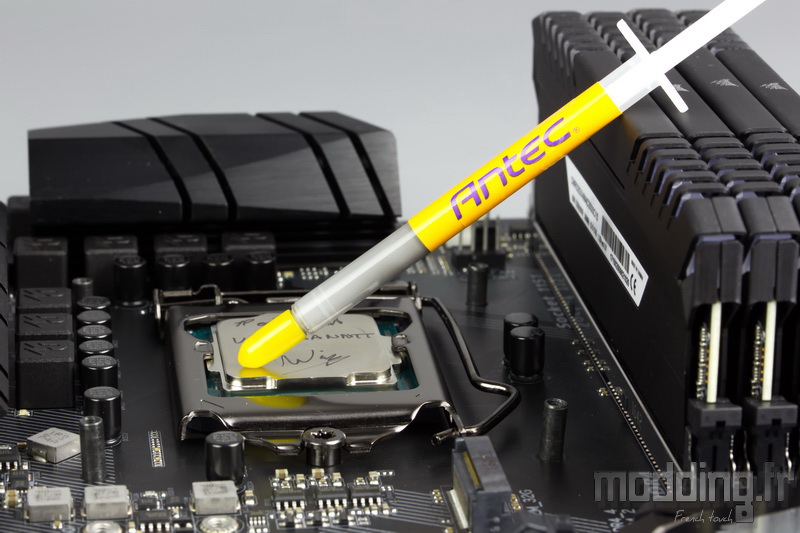

Nous utilisons la seringue fournie pour appliquer la pâte thermique sur l’IHS.
Nous vous laissons le choix quant à cette application : j’étale ou je laisse le grain de riz se faire “éclater” par le waterblock.

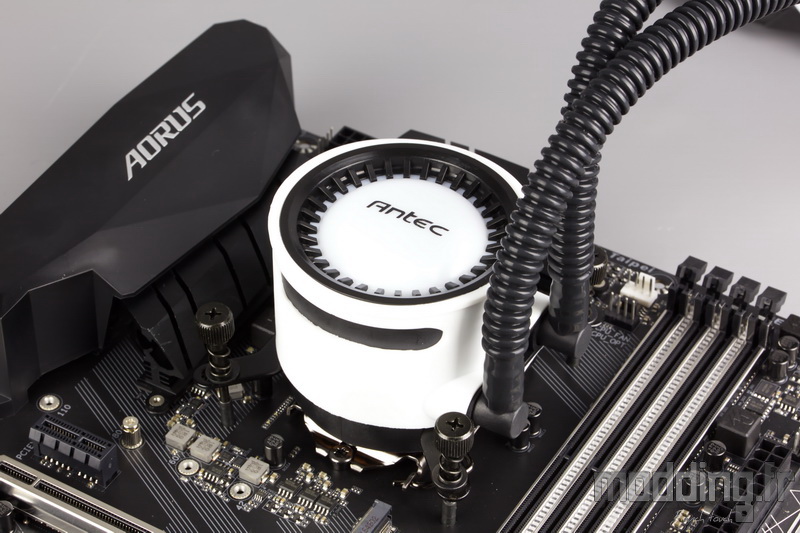

On positionne le module pompe/waterblock au-dessus du CPU de façon à faire coïncider les vis de montage avec les entretoises.
On commence ensuite à visser tour à tour chacune des vis en adoptant un schéma en croix afin que la base du waterblock reste bien parallèle au processeur.

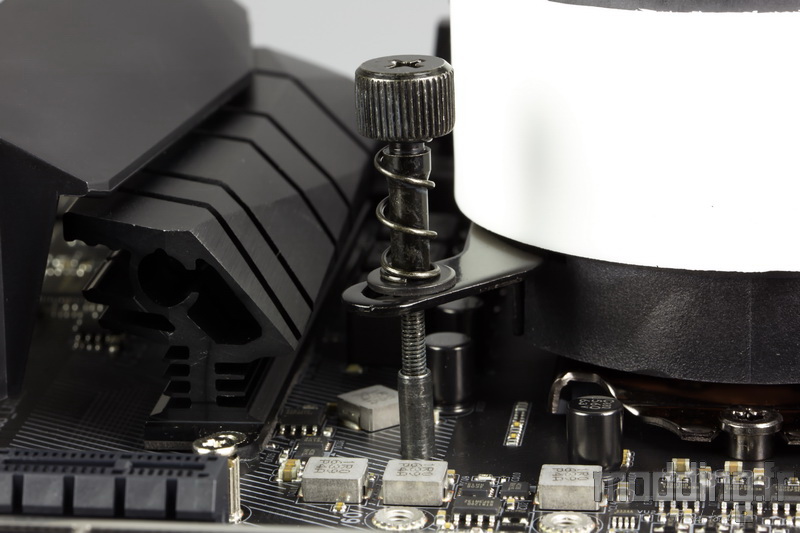

Les vis sont montées sur ressort… Cependant nous n’avons pas de point de butée quant au serrage des vis de montage…. ….
Grosso modo et comme dirait notre grand-mère quand on lui demande conseil sur une recette de cuisine : « Oh bien tu vois! mais ni trop ni pas assez …. juste ce qu’il faut…. »
On respecte autant que ce peut à donner le même nombre de tour à chaque vis pour bien repartir la pression du bloc sur l’ensemble de la surface du processeur.
Ne reste alors plus qu’à brancher le câble d’alimentation de la pompe à une prise Sata du bloc d’alimentation et sa prise 3-pins sur une prise CPU Fan de la carte mère, ce qui permet de surveiller sa vitesse de rotation.
Nous utilisons l’adaptateur en Y pour joindre les prises 4-pins des deux ventilateurs pour ensuite le brancher sur une prise 4-pins de la carte mère (la seconde prise CPU-Fan si elle est présente).
