Le ventilateur :
Deux ventilateurs sont inclus dans le kit vu qu’il s’agit de la version 240 du Mercury.
Antec propose 3 versions de son AIO qui se différencient de par la taille du radiateur et donc du nombre de ventilateurs : 120, 240 et 360.
Dans tous les cas il s’agit de ventilateur en 120 mm de diamètre.
Bien que son cadre soit de forme classique : carrée, il est doté d’une multitude de détails qui le différencie des autres ventilateurs.
Coté pile, les liaisons entre le support moteur et le cadre du ventilateur sont incurvées.
Au centre nous avons une étiquette adhésive affichant uniquement le logo de la marque.
Nous avons une épaisseur de 25 mm, voire un peu plus de par la présence des silentblocs.
On remarque sur cette vue, que le cadre semble être en deux parties, nous y reviendrons plus bas sur cette page.
Les pales, au nombre de 9, sont translucides avec un aspect légèrement fumée.
Elles sont assez fines et notre regard est de suite attiré par leur partie distale assez particulière.
Ce design permet d’améliorer le flux d’air tout en abaissant le niveau sonore (à chacun sa méthode dans cet exercice…).
Afin d’optimiser le niveau sonore en jouant sur l’abaissement des turbulences, les branches de liaison adoptent un aspect profilé sur leur bord interne.
Contrairement à la face arrière du ventilateur, nous n’avons point d’autocollant au centre des pales.
Cependant la marque laisse son empreinte à même la matière plastique qui recouvre le rotor. Le coté translucide permet de distinguer ce dernier et on aperçoit les 4 pôles.
Les coins sont équipés de patin en silicone blanc afin de contenir les éventuelles vibrations.
Nous retrouvons ces silentblocs sur chacune des faces du ventilateur.
Chaque coin se veut être une extension du cadre et nous avons une bonne quantité de matière plastique qui renforce la rigidité au niveau des points de fixation tout en laissant un espace libre entre ces derniers.
En retirant les silentblocs, on remarque la présence de clips permettant de relier les deux parties du cadre.
Une partie blanche placée à l’avant du ventilateur et une partie noire comme on peut le constater sur la bande interne du cadre.
La partie blanche est totalement amovible et présente une fine goulotte sur tout son pourtour.
C’est au travers de cette goulotte que les Leds diffusent leur luminosité.
En effet, Antec insère une bande de Leds au niveau du cadre qui viendra éclairée l’anneau blanc d’une lueur toute bleutée.
Du moins dans notre gamme du Mercury…. Antec propose aussi, afin de coller à la mode du moment, une version RGB.

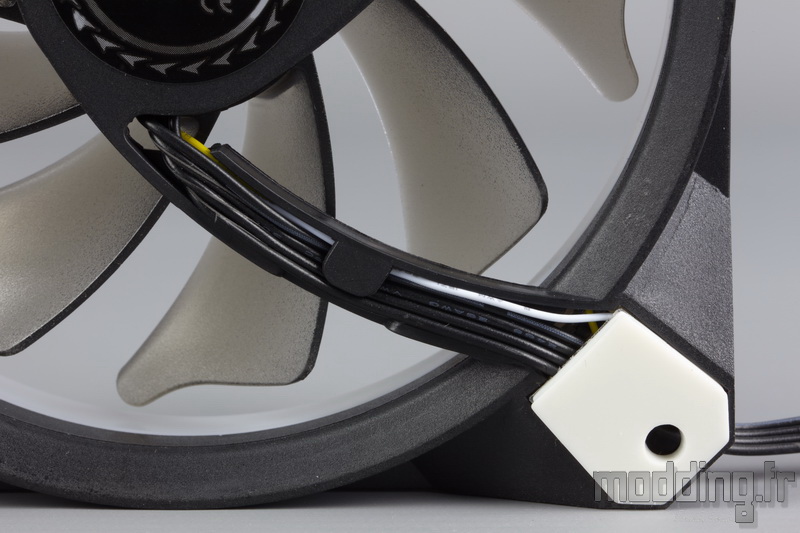

4 fils noirs émergent de la platine électronique, accompagnés d’un fil blanc et d’un fil jaune qui alimentent la bande de Leds.
Pour autant, ces derniers vont fusionner avec les fils d’alimentation du ventilation avant la sortie du ventilateur.
Point de gaine tressée à la sortie du cadre, les fils sont collés les uns aux autres pour former un câble plat.
Il mesure 290 mm et se termine par une prise 4-pins traduisant la gestion PWM.
Son ampérage est de 0.30 A engendrant une puissance consommée de 3.6 W.
Sa vitesse de rotation s’étale de 900 à 1800 tr/min avec une marge de +/-10%.
A 1800 tr/min, le ventilateur engendre un débit d’air de 73.31 CFM soit 124.5 m3/h et une pression statique conséquente de 2.25 mmH2O.
Chaque marque a sa couleur +/- fétiche, chez Antec c’est le bleu…
