L’intérieur :
Le 303, quelque soit sa version, présente un intérieur noir.
La vitre en verre trempé arbore une surface fumée.

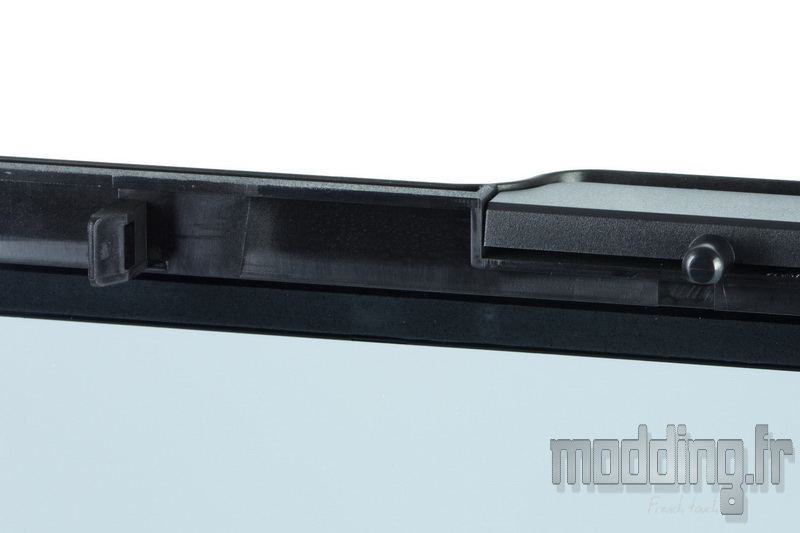

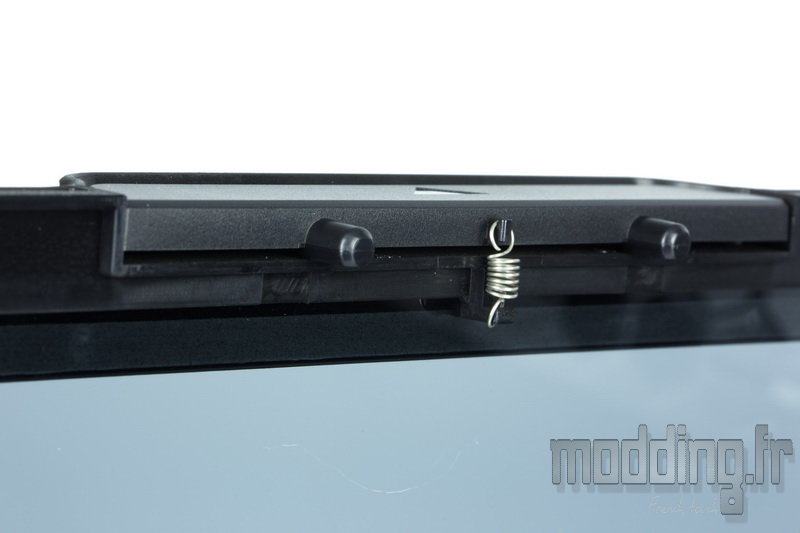

Sur la face interne de la vitre, on aperçoit le dispositif d’ouverture monté sur ressort.
On note la présence de deux ergots de forme cylindrique de part et d’autre de ce ressort.
Au delà de ces ergots nous avons deux pattes qui intègrent une petite ouverture.

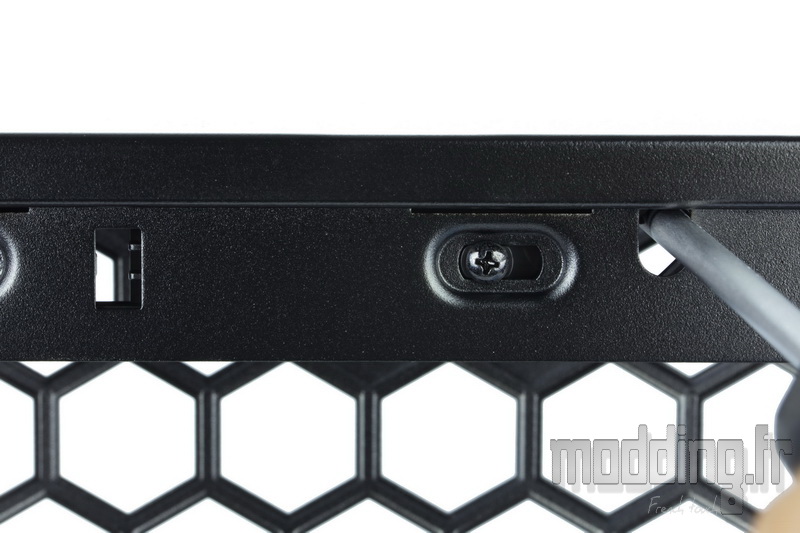

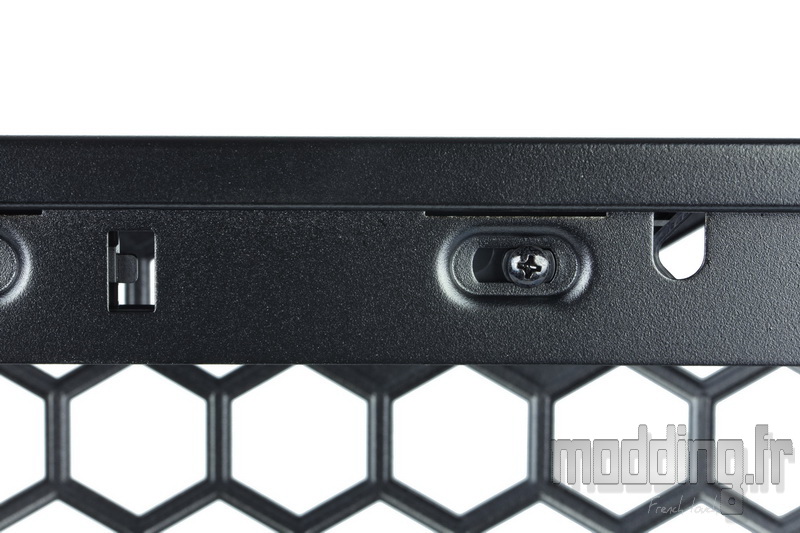

En regardant du coté du boitier, nous avons l’ouverture où s’insère l’ergot cylindrique ainsi qu’une autre ouverture de forme rectangulaire où s’insère la patte.
Dans cette seconde ouverture, nous notons la présence d’un loquet qui vient donc s’insérer dans le trou se situant au centre de la patte en plastique.
Lorsque l’on appuie sur la gâchette cela fait remonter les deux ergots cylindriques qui appuient sur une lame en plastique partant en biais.
Cette lame agit directement sur les loquets rétractant ainsi ces derniers et libérant de ce fait la porte.
Le système de fermeture est efficace, cependant l’ouverture présente un aspect plus dur… il faut vraiment appuyer bien à fond sur la gâchette pour libérer la porte.

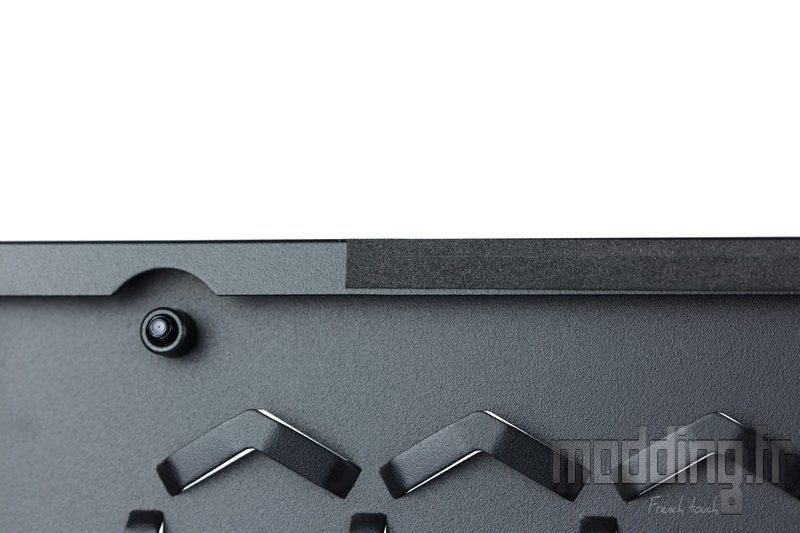

In Win dispose sur les rebords internes de la porte controlatérale des fines bandes en caoutchouc pour éviter le contact acier contre acier et ainsi amortir toutes vibrations.
On retrouve sur la face interne de la porte les emboutissages des cotés des nombreux hexagones engendrant autant d’ouïes d’aération.
L’aménagement interne du 303 n’est pas commun!
La carte mère est reléguée dans la partie basse du boitier…
Le stockage prend place dans la partie avant et le bloc d’alimentation surplombe tout ce beau monde au niveau de sa mezzanine.
Le flux d’air est globalement vertical avec une entrée d’air par le dessous et une sortie dans la partie haute du châssis mais avec une extraction par le haut de la porte controlatérale.
Le tout est secondé par le ventilateur en position arrière.

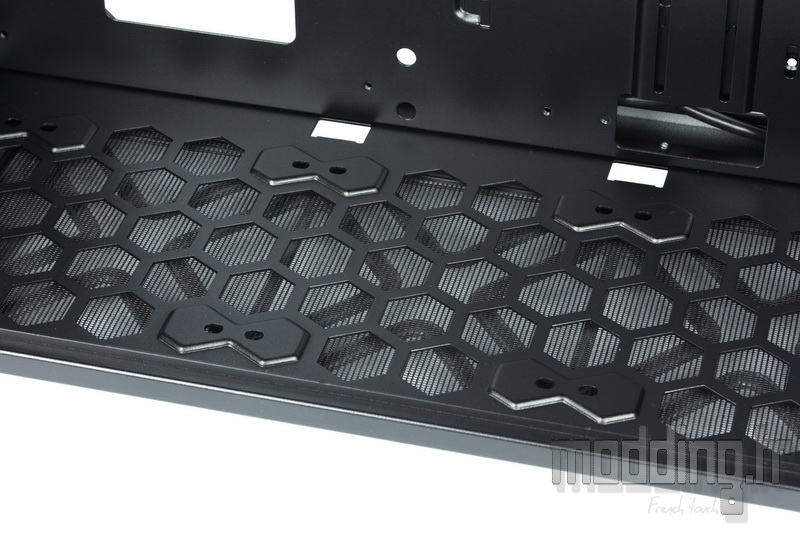

Au niveau de la base du châssis, nous retrouvons l’emplacement pour trois ventilateurs en 120 mm.
Les trous de fixations sont décalés vers la vitre de par l’emplacement de la carte mère à proximité immédiate.
Il est par contre difficile de mettre en place un radiateur sur cet emplacement sans qu’il ne vienne gêner la carte graphique ou tout autre carte fille.

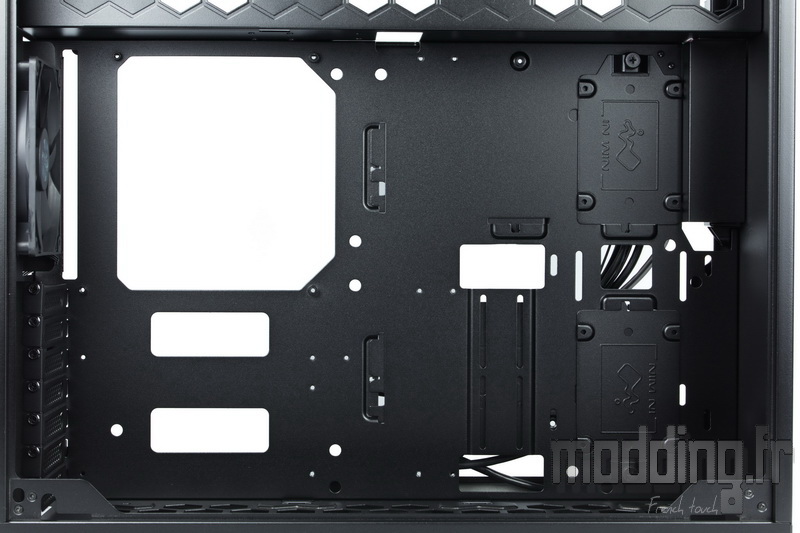

Le plateau de la carte mère prend place sur les 2/3 inférieurs du boitier.
Une grande ouverture permet d’accéder à l’arrière du Socket.
Deux autres ouvertures de plus petite taille prennent place en dessous.
Elles permettent le passage des câbles en fonction du format de la carte mère : mini ITX ou Micro ATX.
Le format ATX arrivant au niveau de la base du boitier.

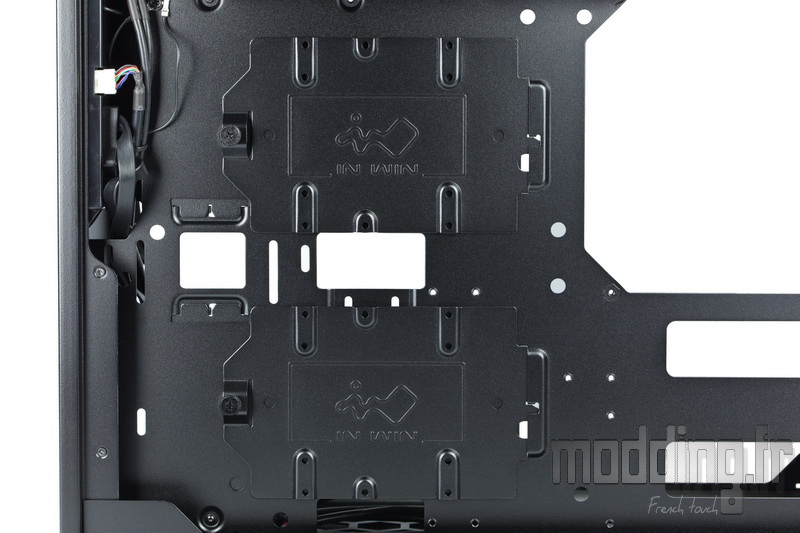

Dans sa partie avant nous avons les emplacements dédiés au stockage 2.5″.

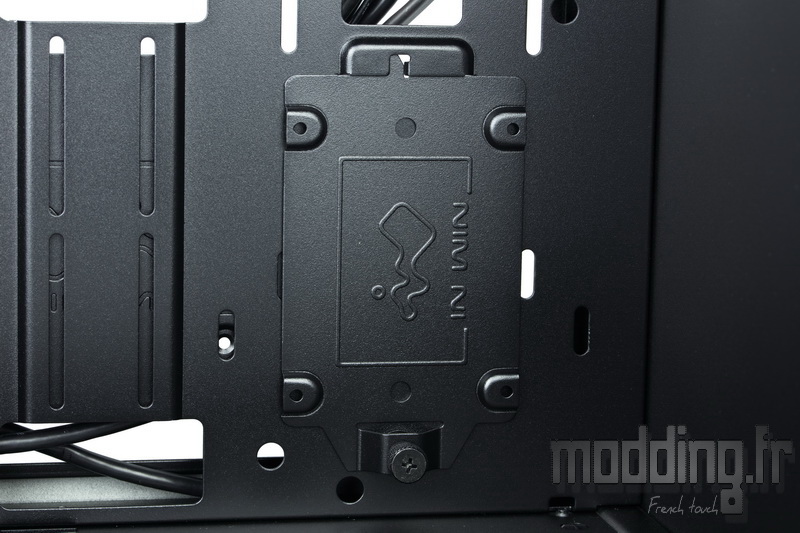

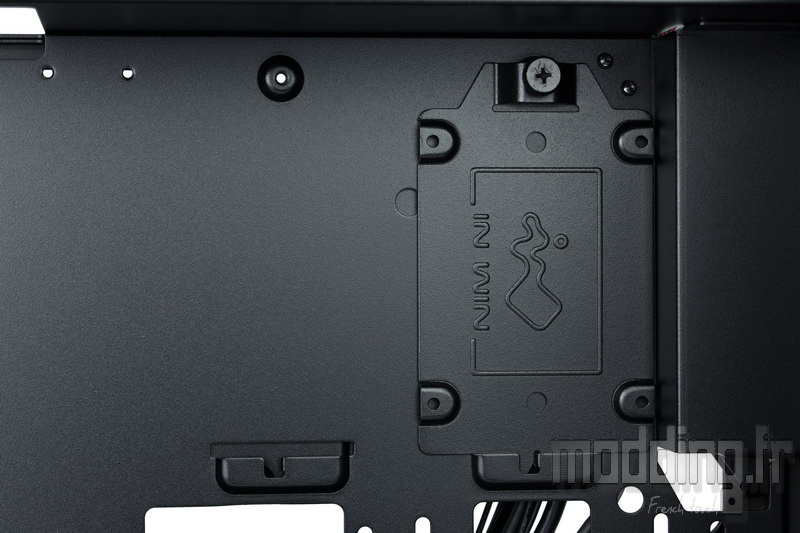

On trouve un premier support en partie basse, fixé par un système d’encoche à l’une des extrémités et par une vis à main sur l’autre extrémité.
Le logo In Win est gravé à même l’acier.
Juste au-dessus, nous avons un deuxième support du même gabarit mais tourné dans l’autre sens.
A ses cotés on trouve un troisième emplacement laissé libre si jamais on veut monter le premier support au niveau du second.
On note la présence d’une ouverture au niveau de chaque emplacement pour passer les câbles des unités de stockage.

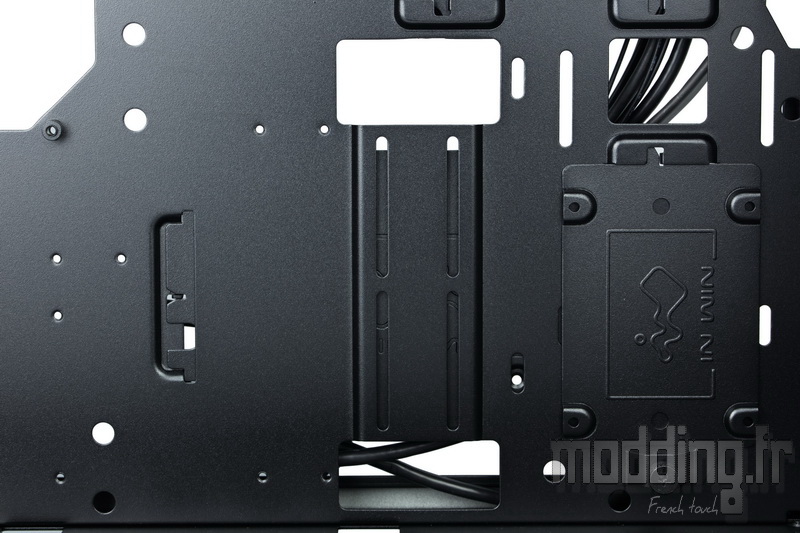

A proximité du support SSD positionné en bas du plateau, nous avons deux sortes de rail qui permettent de fixer l’équerre dédiée à la carte graphique incluse dans le bundle.
Au dessus et en dessous, nous notons la présence d’ouvertures pour le passage des différents câbles.
Par contre point de grommet à ce niveau.
On note aussi la présence de trous oblongues entre les deux supports SSD qui permettent éventuellement la mise en place d’un réservoir de watercooling.

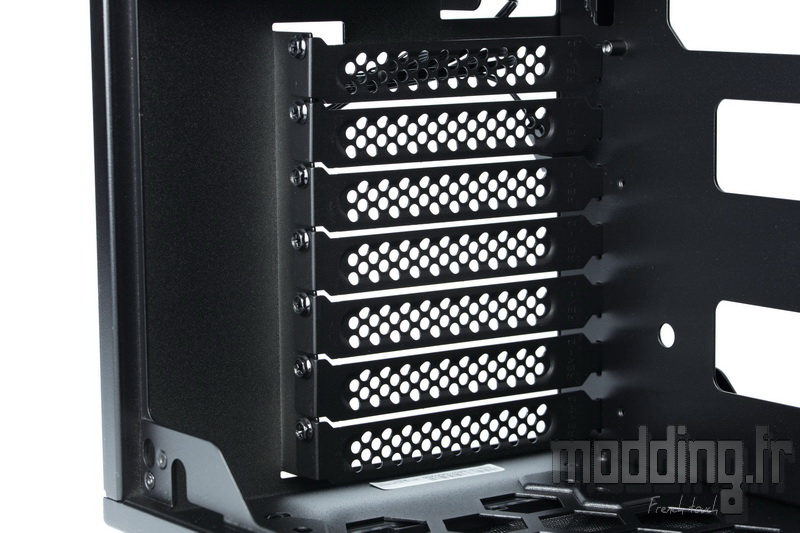

A l’arrière du châssis, nous avons les équerres PCI fixées par des vis classiques.

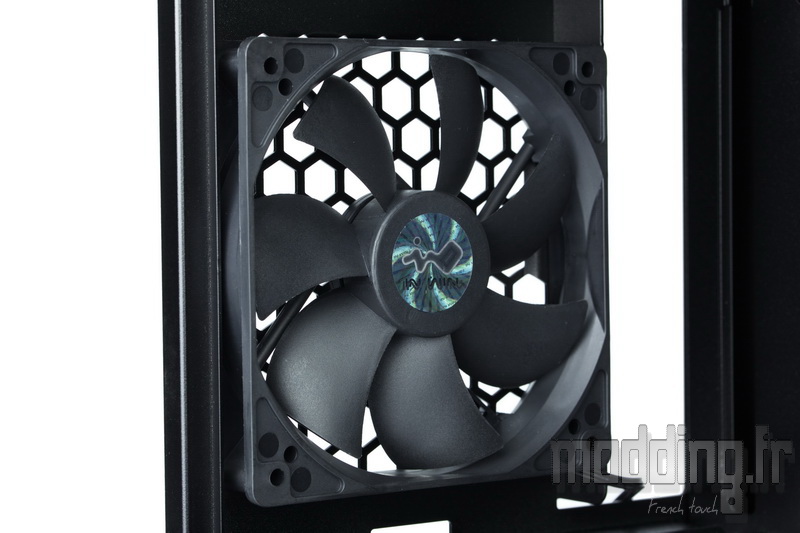

L’emplacement arrière de la ventilation est occupé par un ventilateur en 120 mm positionné en extraction.

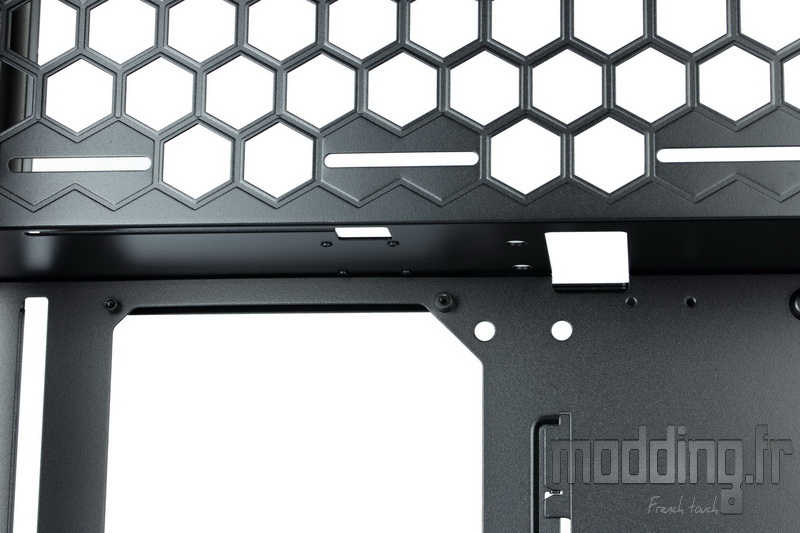

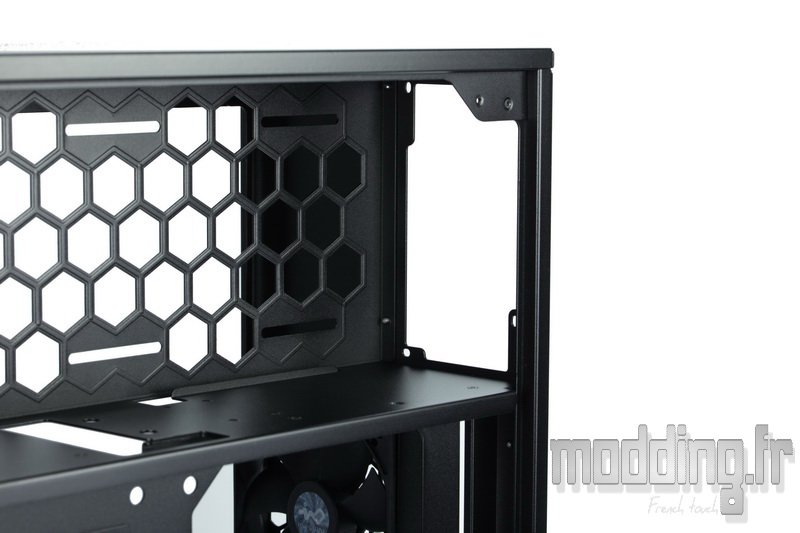

Au dessus du plateau de la carte mère, nous avons un compartiment dédié à l’alimentation qui vient déborder sur une moitié de la largeur du boitier.

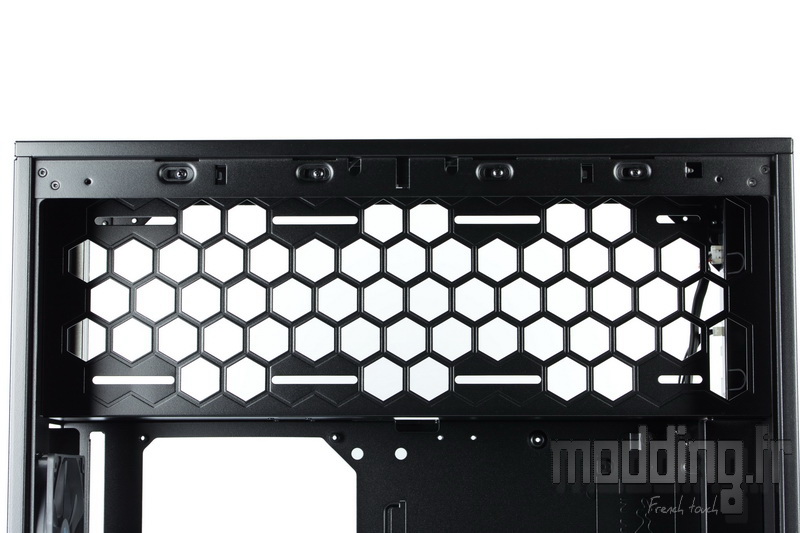

Ce compartiment est séparé du reste du boitier par une grille dotée des fameux hexagones In Win! une grille qui présente l’avantage de fixer jusqu’à trois ventilateurs en 120 mm.
Les trous de forme oblongue permettent ainsi d’ajuster leur positionnement.

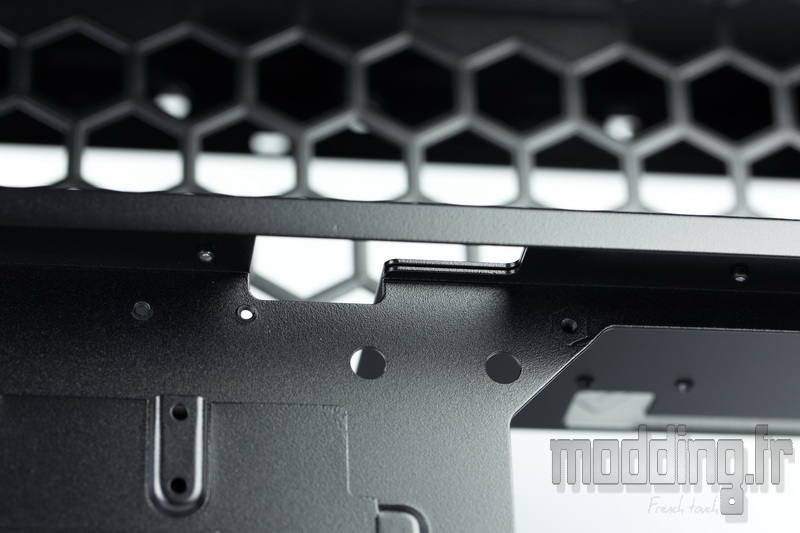

Dans la partie inférieure de ce compartiment nous avons une énième ouverture pour le passage des câbles qui viennent directement du bloc.
Les coulisses du 303.
On remarque que la grille du compartiment de l’alimentation se situe au même niveau que les ouïes pratiquées dans la porte controlatérale.
Au dos du plateau de la carte mère, en avant du boitier, nous avons deux supports dédiés à la mise en place de disque dur 3.5″.
Ils reprennent la même forme que les autres supports mais avec une taille adaptée au format 3.5″.
Cependant ils n’embarquent pas de silentblocs….
Qui peut le plus peut le moins, ils sont dotés de trous permettant la fixation d’unité 2.5″.
L’ouverture sous le compartiment de l’alimentation se prolonge au niveau des coulisses.
Par contre nous n’avons aucun point d’ancrage au niveau du plateau…
Le compartiment de l’alimentation avec son ouverture sur l’arrière du boitier.
Le bloc est donc placé verticalement!
On retrouve l’ouverture en forme de L pour passer les câbles de cette alimentation.

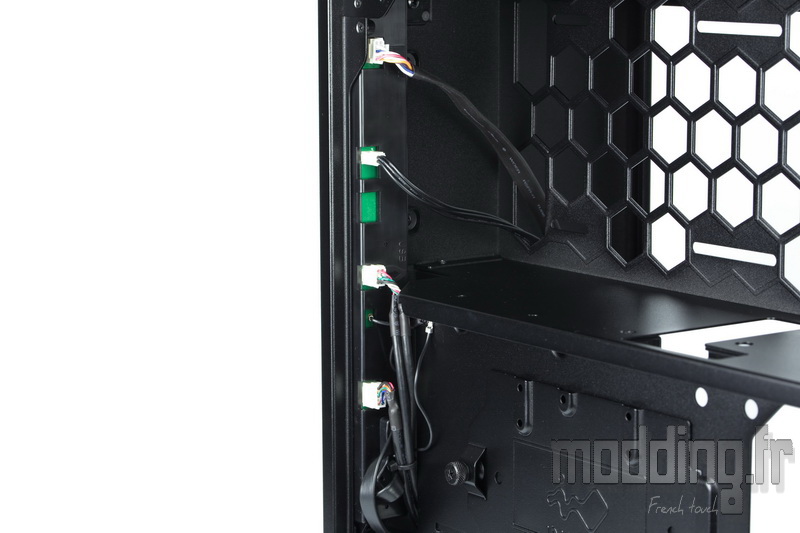

A l’avant du boitier, nous avons toute la connectique du panneau avant avec tous ses câbles noirs.

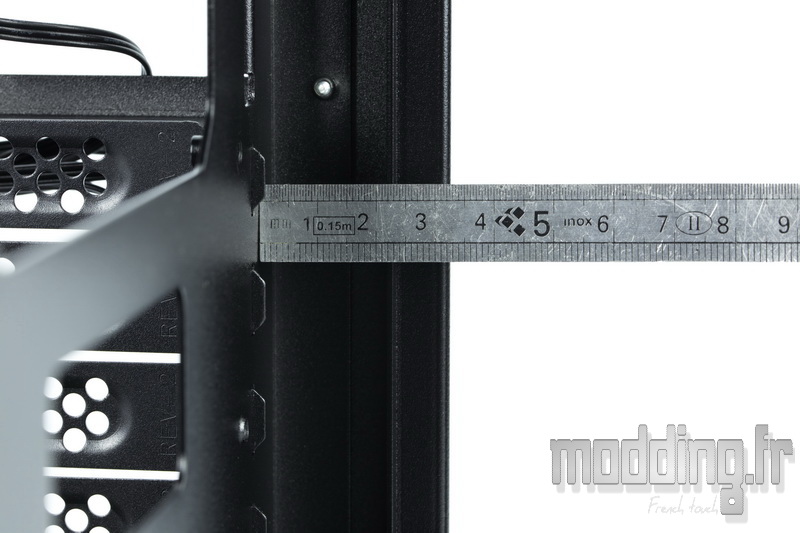

De par la possibilité de la mise en place de disque dur 3.5″ au niveau des coulisses du 303, l’espace alloué au rangement des câbles est du coup conséquent avec pas moins de 30 mm.
