Le kit de rallonges :

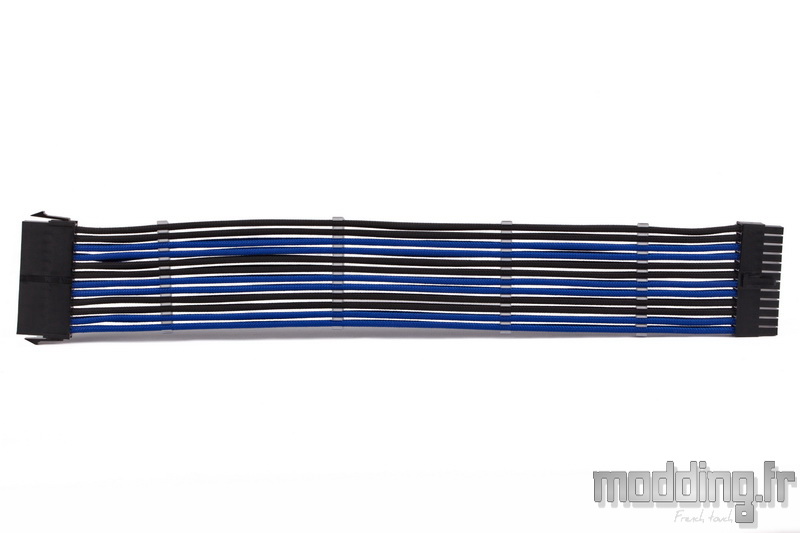

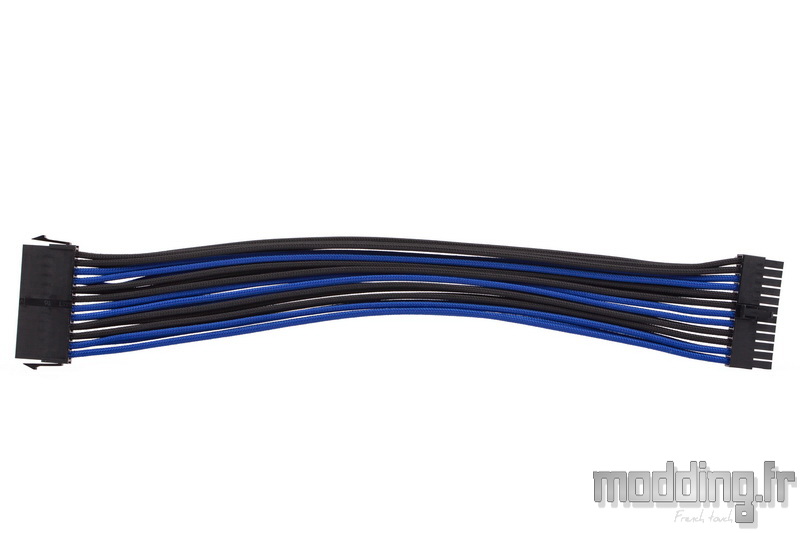

Au niveau des rallonges, le kit est composé d’une extension pour câble ATX 24 broches.
Qui dit rallonge, dit prise spécifique de type femelle à l’une des extrémités de l’extension.
L’autre extrémité est dotée de sa prise mâle.
Toutes les prises sont dotées d’une couleur noire, c’est aussi le cas pour les extensions PCIe et CPU.

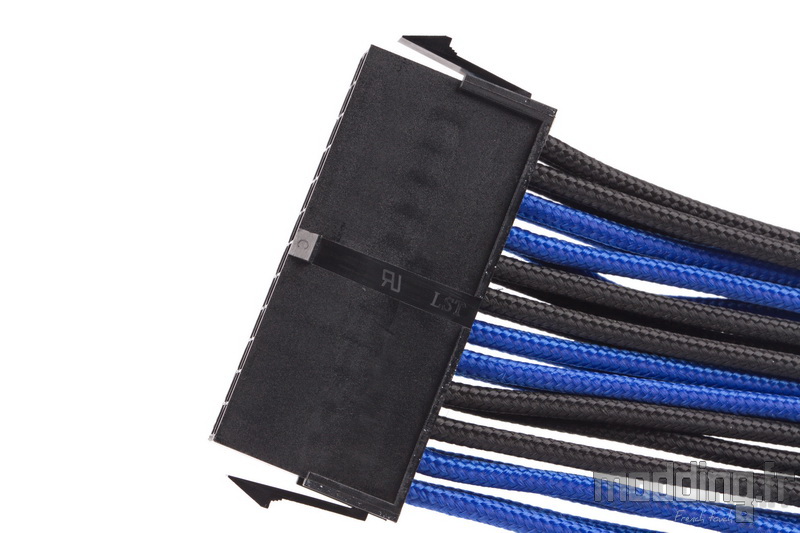

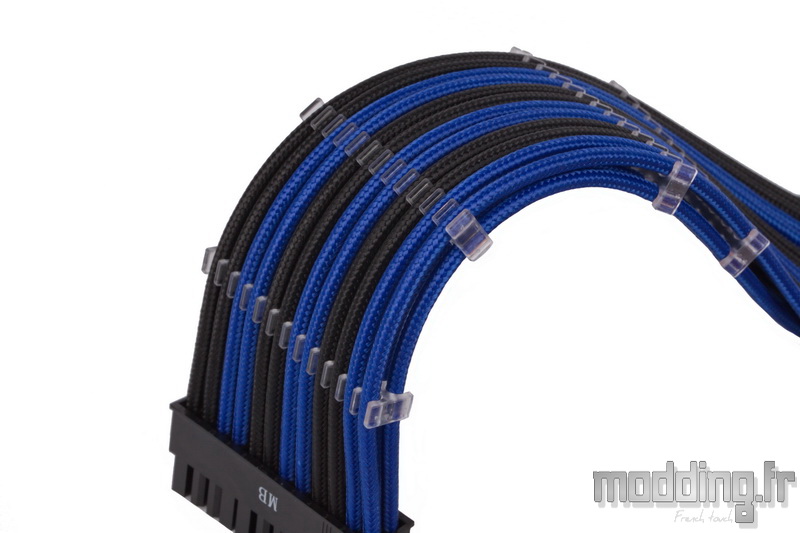

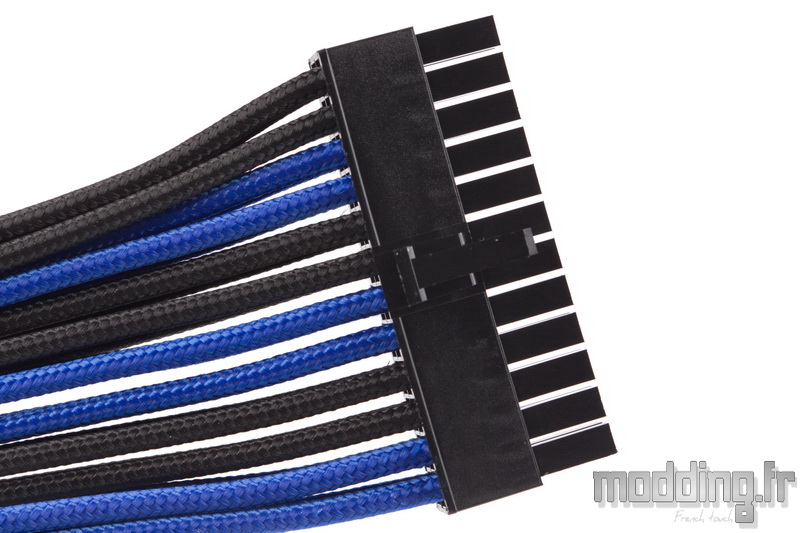

La prise 24 broches que l’on connecte donc sur la carte mère se présente d’un seul bloc.

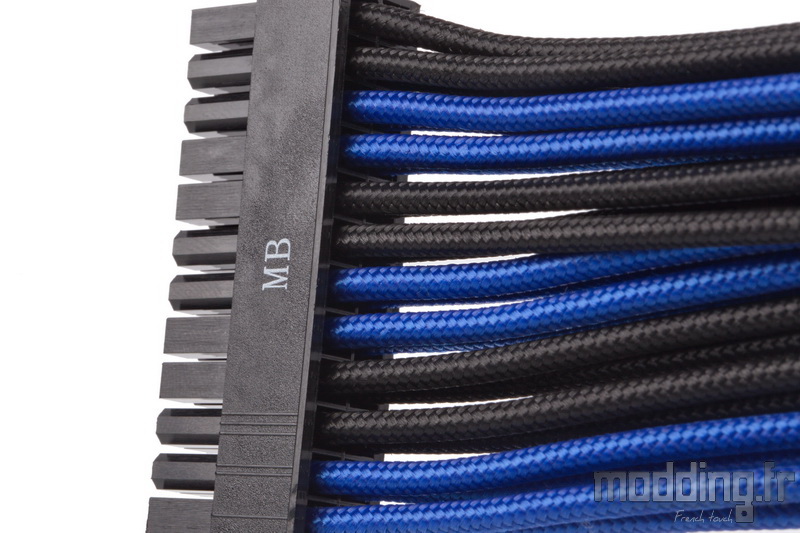

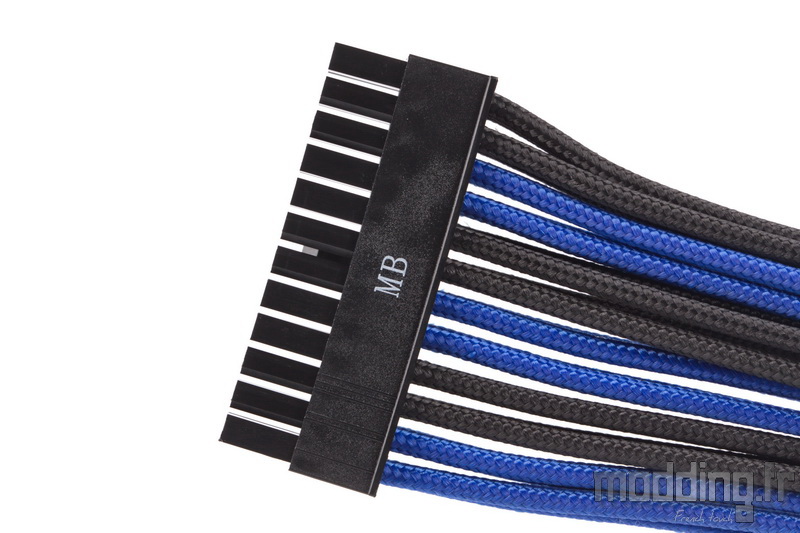

L’une des faces est dotée d’un clip tandis que sur l’autre face, une inscription blanche identifie le câble (MB pour MotherBoard).
Dans notre version, la gaine tressée est de couleur noire ou bleue.

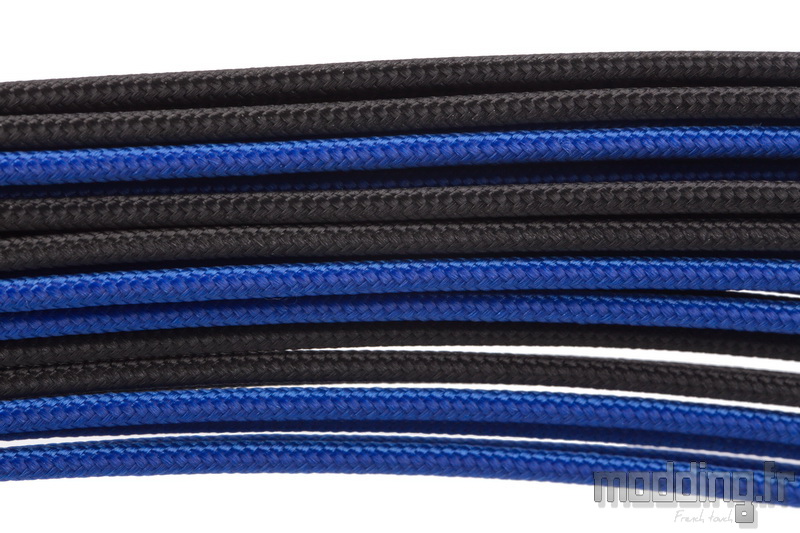

Le duo de couleur se panache par paires de fils, du moins en ce qui concerne le câble ATX.

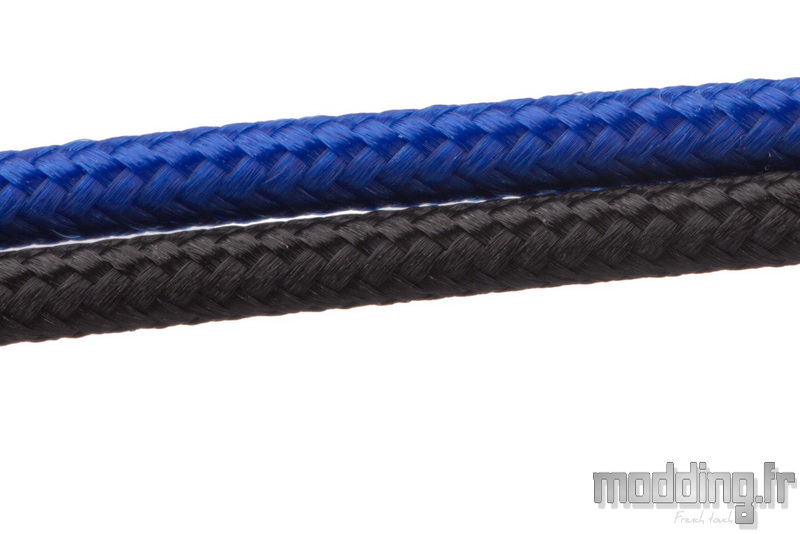

Cooler Master utilise une gaine tressée de type Paracord avec un maillage de brins en nylon de forte densité ne laissant point voir le fil électrique ainsi revêtu.
Le diamètre externe du fil ainsi habillé de sa gaine tressée est de l’ordre de 2.9 mm.
Le fil utilisé par Cooler Master présente un diamètre de 16 AWG (soit 1.29 mm) revêtu d’une gaine noire. Une gaine isolante qui offre une résistance à l’acide, aux alcalis, au carburant, à l’humidité et à la moisissure.
La qualité de cette gaine est très bonne tout comme la finition au niveau des prises qui ne souffre d’aucun défaut de sertissage.

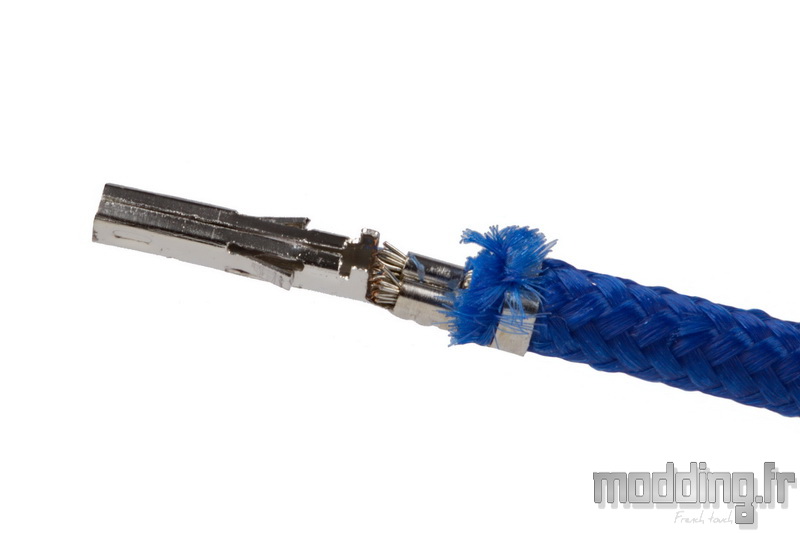

Ce genre de gaine est d’ailleurs directement pris en charge par le connecteur métallique lors du sertissage du fil électrique.
Nous sommes bien loin de nos séances de gainage qui consistaient à faire fondre l’extrémité de la gaine avec un briquet pour qu’elle s’agglutine au connecteur.

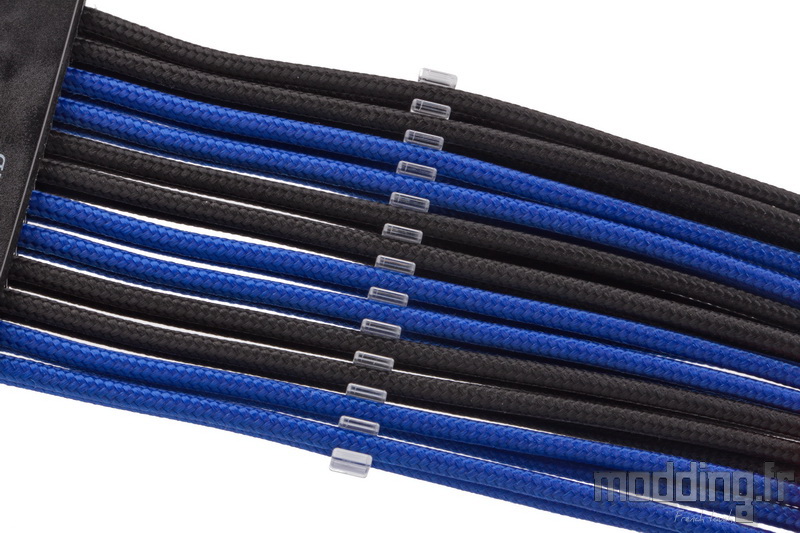

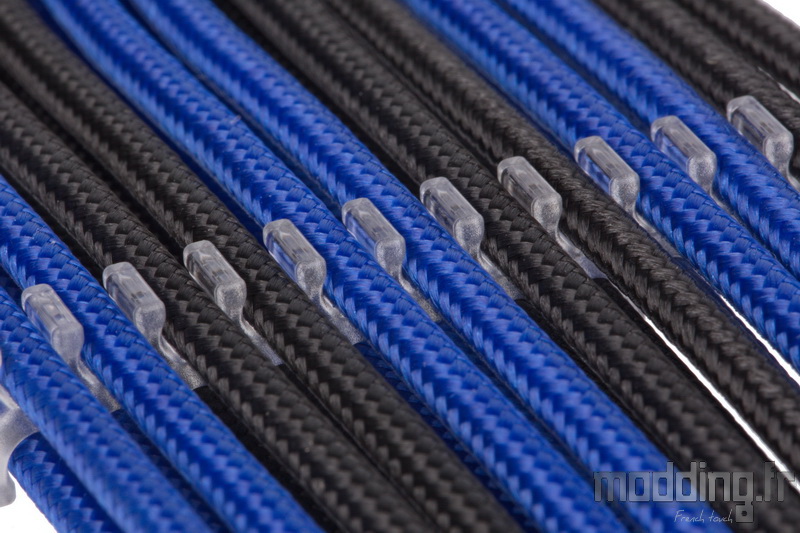

On utilise les câble-combs afin de parfaire le rangement à plat des différents fils qui constituent le câble.
L’insertion du peigne ne pose aucune difficulté.
Nous n’avons pas besoin de trop forcer pour que chaque fil se glisse dans son logement.
On installe le peigne entre chacune des deux rangées de fils, puis on appuie sur chaque brin pour qu’il prenne place au fond de son logement.
On y va tranquillement, fil par fil, sans se prendre la tête.
A noter que la qualité du plastique reste endurante et n’a pas failli après de nombreux montages et démontages successifs que nous avons effectués.
De plus, une fois les différents peignes installés au sein du câble, on peut ajuster leur position sans avoir à forcer.
La présence de ces câble-combs optimise la présentation des fils même lors des courbes serrées.
En ce qui concerne le large câble ATX, il faut cependant resserrer la position des peignes.
La dotation de 4 unités pour ce câble est suffisante pour assurer une belle présentation des fils dans sa partie visible au sein du compartiment principal du boitier. Ce qui ne représente généralement qu’une moitié de la rallonge.
Ce qui se passe dans les coulisses reste dans les coulisses… A l’abri des regards.

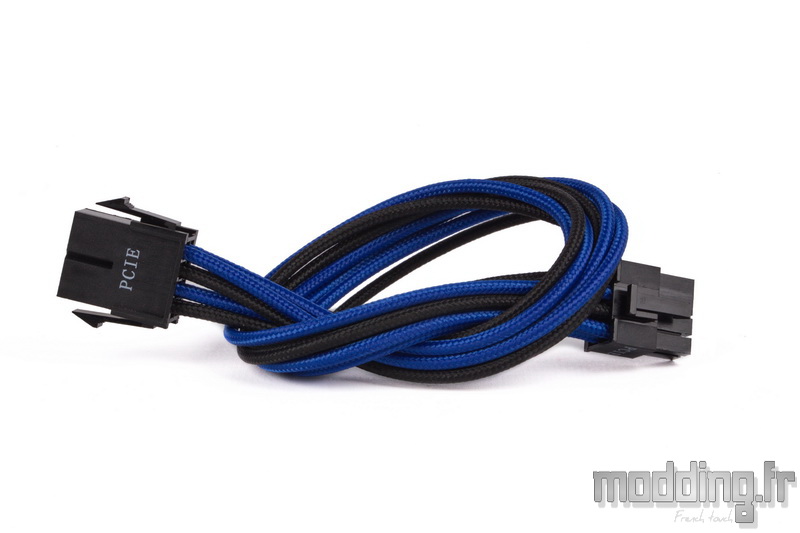

Nous trouvons 2 rallonges pour câble PCIe 8 broches.

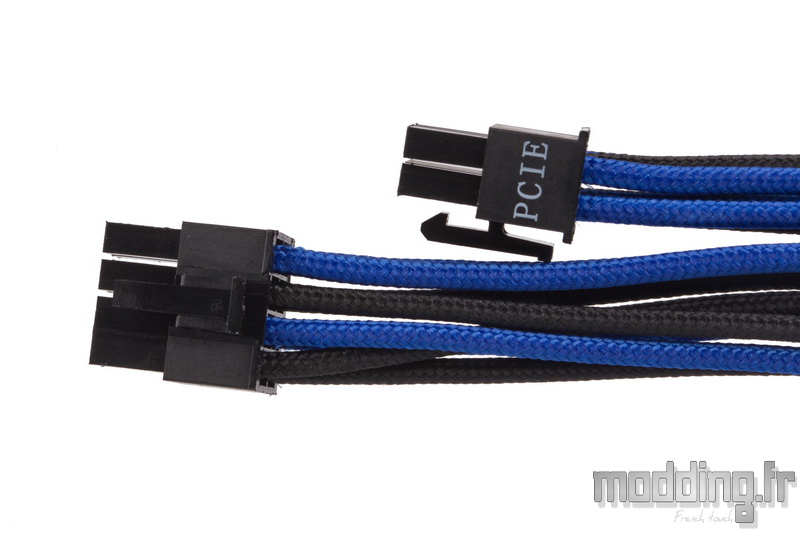

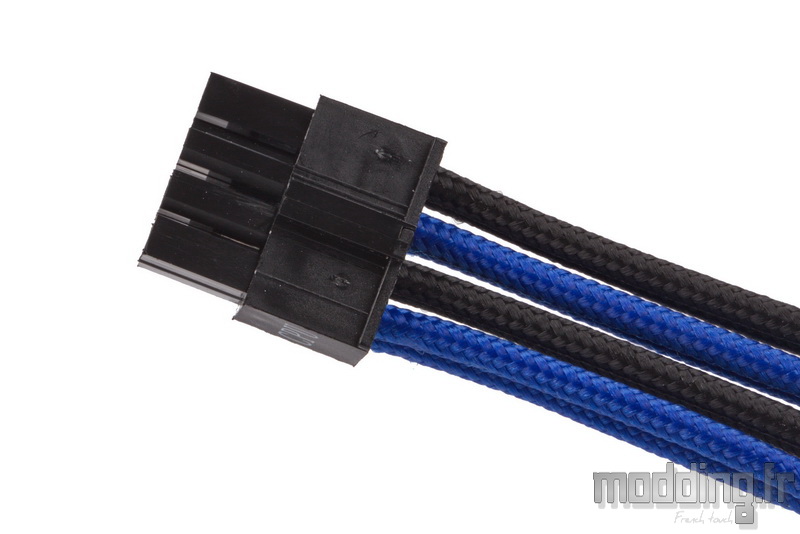

Ces rallonges sont aussi identifiées par une inscription sur la prise se connectant sur la carte graphique.

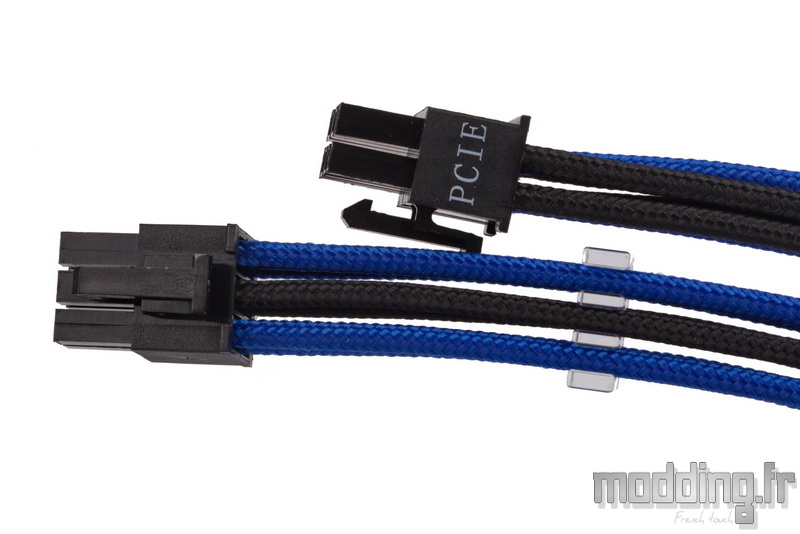

Deux autres rallonges pour câble PCIe sont, elles, dotées d’une prise 6 broches.
Ainsi la compatibilité de ce kit est assurée pour tous les modèles de carte graphique (sauf celles dotées de 3 prises 8 broches…).

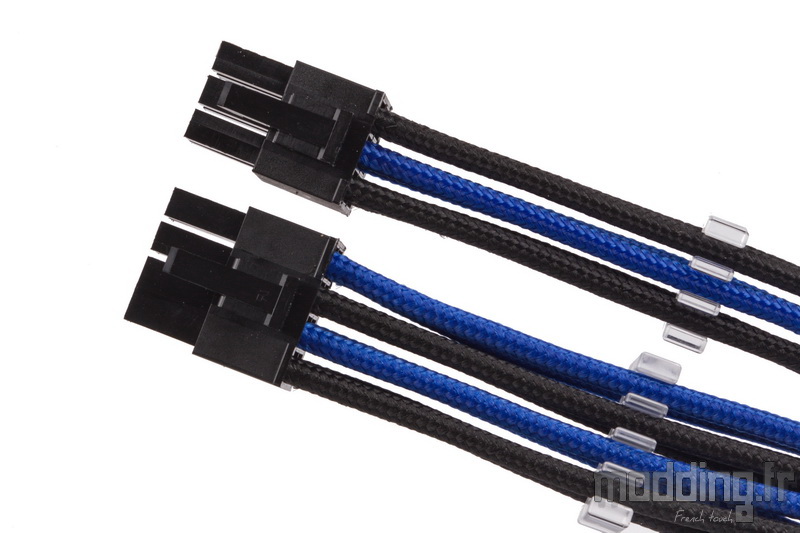

Le panachage des couleurs se fait fil par fil.
Ici avec les rallonges PCIe 8 broches.

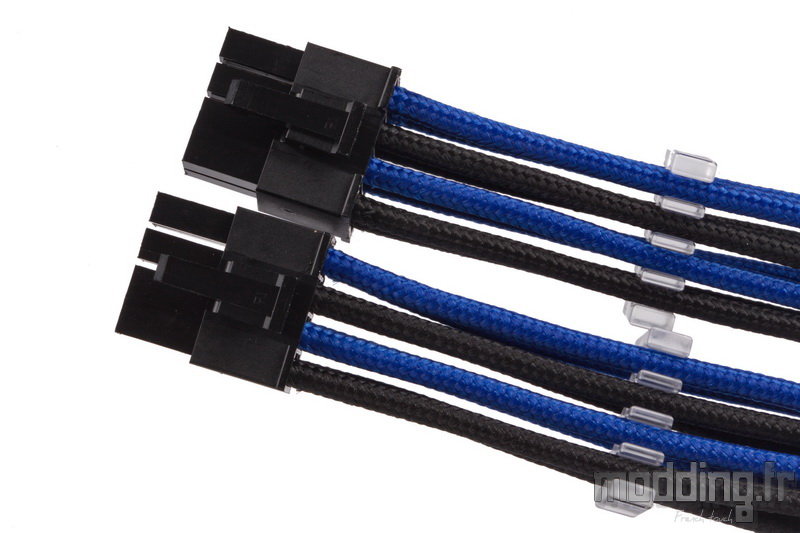

Là avec les rallonges PCIe 6 broches.
Certaines cartes graphiques requièrent le branchement d’une prise PCIe 8 broches et d’une prise PCIe 6 broches.
En fonction de la position de la prise 6 broches par rapport à la prise 8 broches au sein de la carte graphique, nous utilisons l’une ou l’autre des rallonges PCIe 6 broches afin d’assurer l’alternance des couleurs.

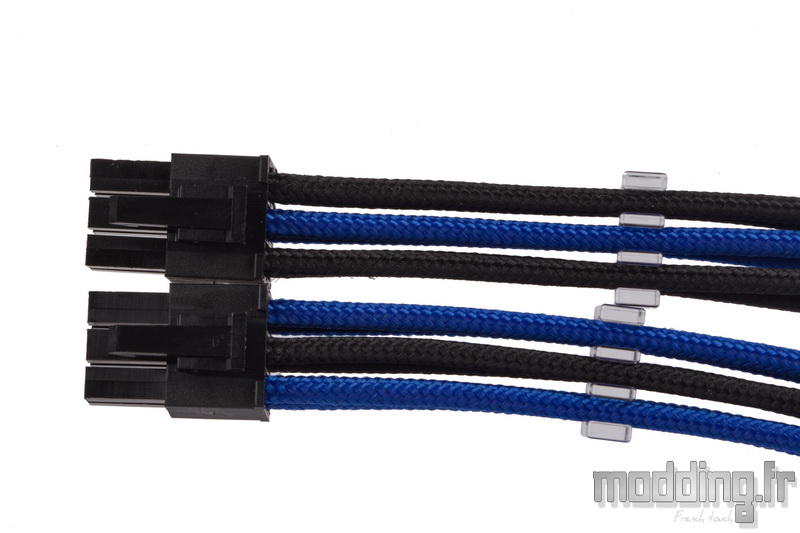

On finit avec une unique rallonge pour câble CPU doté d’une prise 4+4 broches.
