Le FP59 :

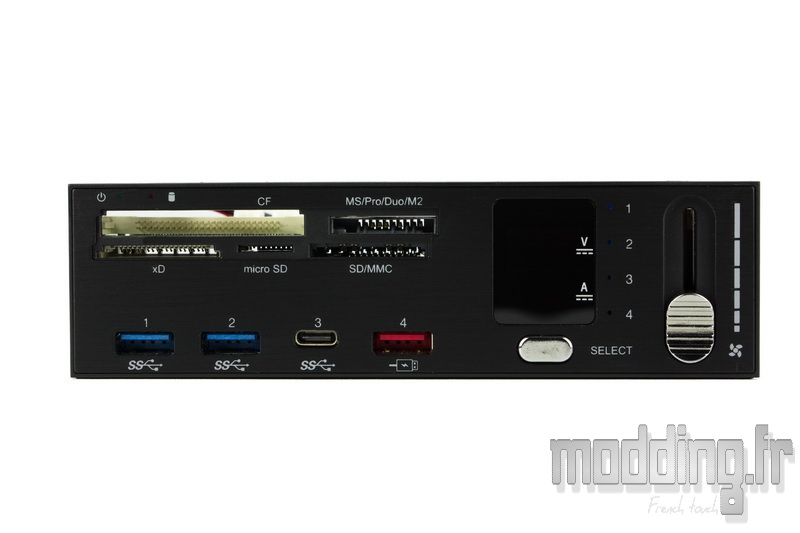

Le FP59 est un appareil de type baie 5.25″.
Il mesure 148 mm de large sur 42 mm de hauteur.
Sa structure est en plastique sur laquelle est collée une façade en aluminium anodisé noir et doté d’un aspect brossé.
Comme on peut le voir, le FP59 ne manque pas de fonctions!!!

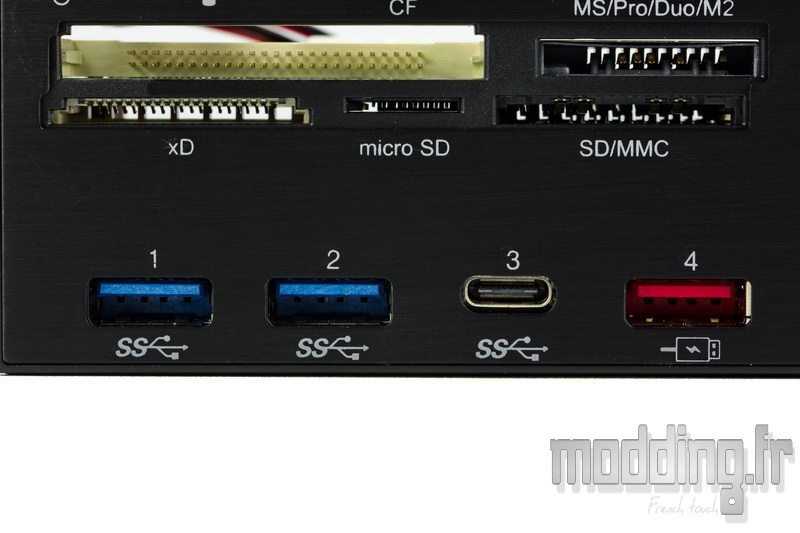

En haut à gauche nous avons le lecteur multi-carte mémoire.
Nous allons pouvoir connecter tous les formats qui existent en passant par les cartes SD, XD, MS et CF, etc….
Dans le coin de la façade, juste au-dessus du lecteur, nous avons deux petites Leds. La Led verte (fixe) mentionne l’alimentation de l’appareil, la Led rouge (clignotante) indique l’activité lecture/écriture de la carte mémoire branchée.
En bas à gauche viennent prendre place pas moins de 4 ports USB 3.0.
Ils sont numérotés de 1 à 4.
Les deux premiers sont de simples ports USB 3.0 de type A (ou USB 3.1 Gen 1…. ce qui, en fait, revient au même….).
Le troisième est un ports USB 3.0 de type C mais qui reste avec le débit de l’USB 3.0 donc un débit théorique de 5Gbit/s. Le “véritable” USB 3.1, donc Gen 2, a lui un débit de 10 Gbit/s.
Le dernier port USB est dédié à la charge jusqu’à 5V/2A pour une charge rapide des appareils mobiles.

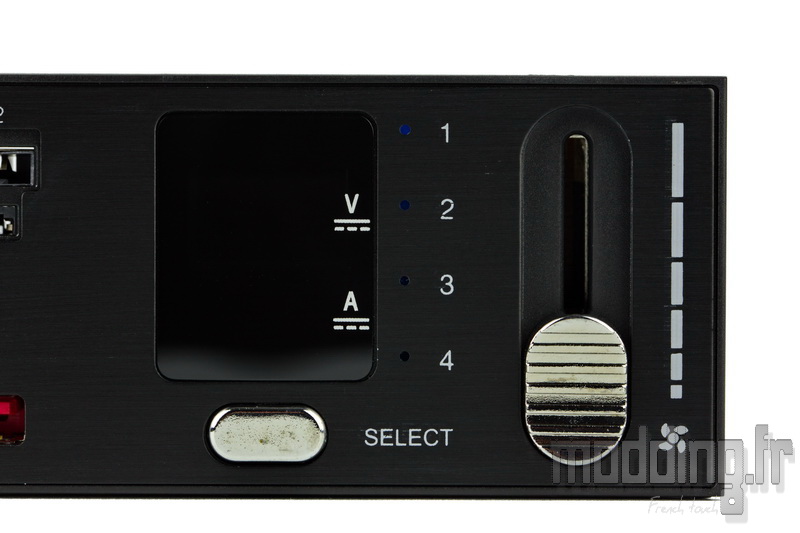

A droite de l’appareil, nous avons un écran doté de deux indications : V et A.
A ses cotés nous avons 4 leds bleues numérotés de 1 à 4…. correspondant aux 4 ports USB.
Nous allons avoir un affichage de la tension et de l’ampérage de chaque port USB du FP59.
Le bouton Select placé au bas de l’écran nous permet de switcher entre les différents ports.
Tout à droite de la façade, on note la présence d’un curseur qui se déplace verticalement. La typographie accolée nous renseigne sur sa fonction de contrôleur de vitesse pour un ventilateur.

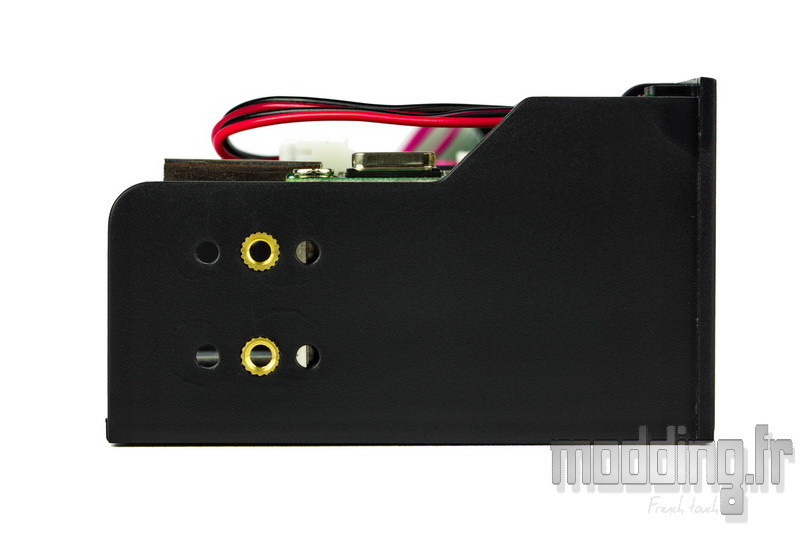

Le FP59 n’est pas très profond avec seulement 70 mm.
De ce fait les points de fixation sont placés à l’avant de la baie 5.25″. Détail qui a son importance pour les baies dotées de système de fixation automatique ne se déclenchant que sur la partie arrière de la baie.

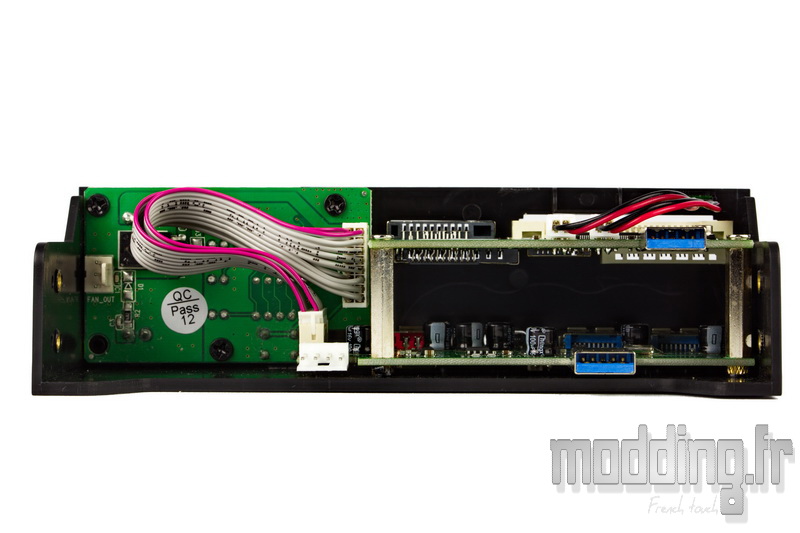

Au dos de l’appareil, nous avons les différents PCB embarquant l’électronique.

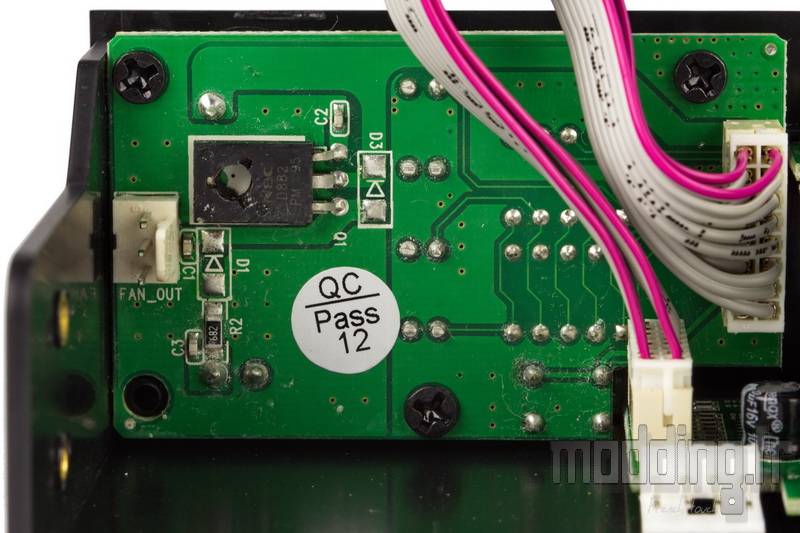

La platine à gauche sur la photo concerne le contrôleur de ventilation ainsi que l’écran.
Nous constatons d’ailleurs qu’elle est reliée par un câble au PCB gérant les ports USB.

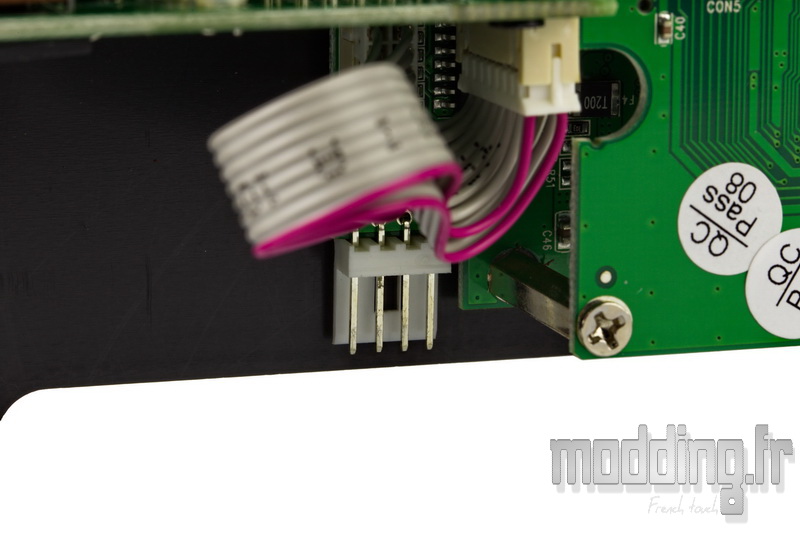

Nous n’avons qu’une seule prise 3-pins pour brancher le ventilateur. Nous n’avons aucune information sur la puissance admissible par le rheobus et par là le nombre de ventilateurs que l’on peut brancher sur cette prise…
La seule information est la plage de tension qui varie de 5.5 V à 12 V.

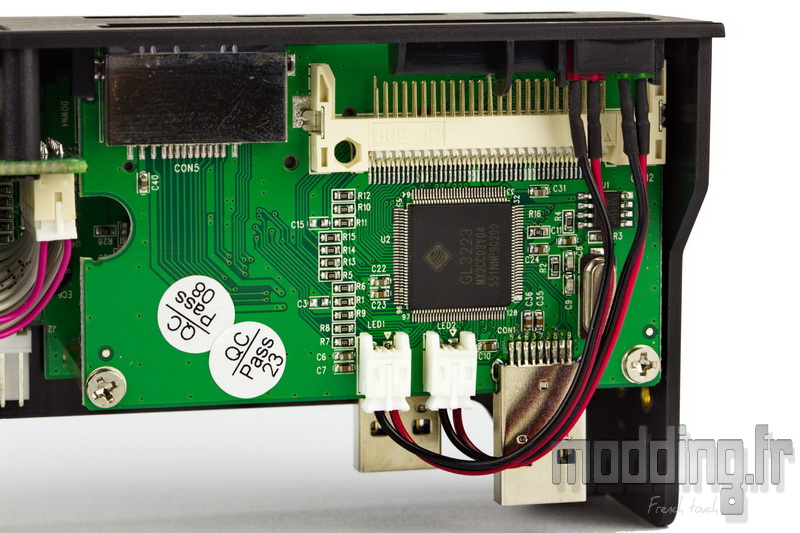

A droite, la platine supérieure gère l’électronique du lecteur de carte mémoire.
Elle embarque une puce GL3223.
Elle est assujettie à l’une des prises USB 3.0 pour assurer la connexion avec le port interne de la carte mère.

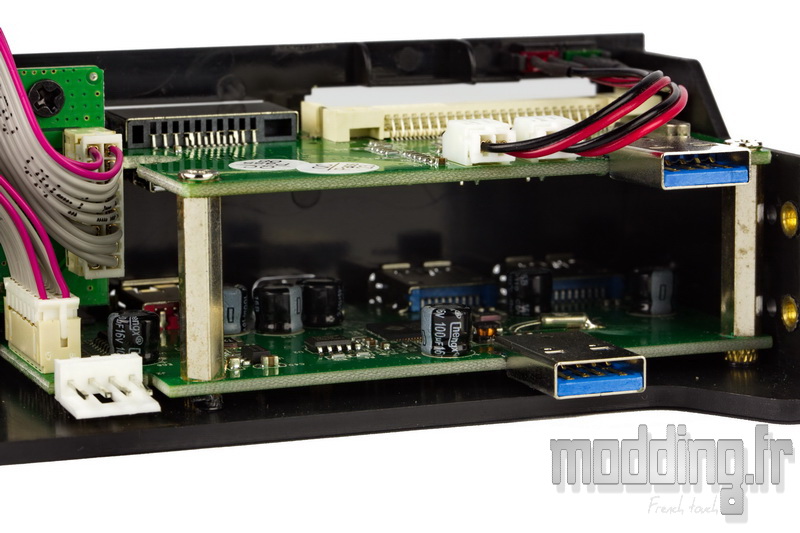

La platine inférieure gère les ports USB.
Elle embarque la connexion avec la seconde prise USB 3.0 du câble se branchant sur le port interne USB 3.0 de la carte mère.
Pour assurer une alimentation correcte des ports ainsi que celui de l’écran et du rheobus, nous avons une prise spécifique sur laquelle on va brancher le câble Molex à l’alimentation du pc.

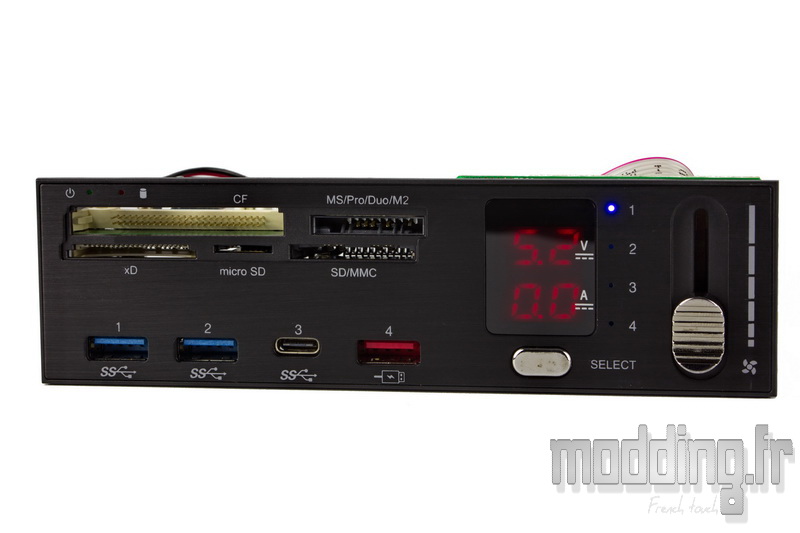

Une fois l’appareil branché, l’écran affiche la tension disponible sur les ports USB.
Lorsque l’on branche une clé USB ou tout autre appareil mobile, le système détecte l’ampérage adéquat notamment pour la prise dédiée à la charge.
Le FP59 vient donc seconder le panneau avant du boitier pc en apportant un bon nombre de fonctions.
Cependant, nous avons vu qu’il nécessite un port interne USB 3.0 libre sur la carte mère. Pas de doute sur le fait que nous ferons l’impasse sur les deux ports USB 3.0 du boitier, le FP59 permettant d’avoir deux autres ports. A moins de disposer d’une carte mère embarquant deux ports internes.
L’affichage de l’ampérage des prises USB nous semble quelque peu gadget et nous aurions préféré une gestion de la ventilation plus complète avec 4 prises 3-pins…
Le bouton Select nous servirait alors, à passer d’un canal à l’autre et l’écran nous renseignerait sur la tension et la vitesse.
