iCUE LT100 :
L’iCUE LT100 est rangé dans sa boite, partiellement démonté. Il est seulement constitué de deux éléments.

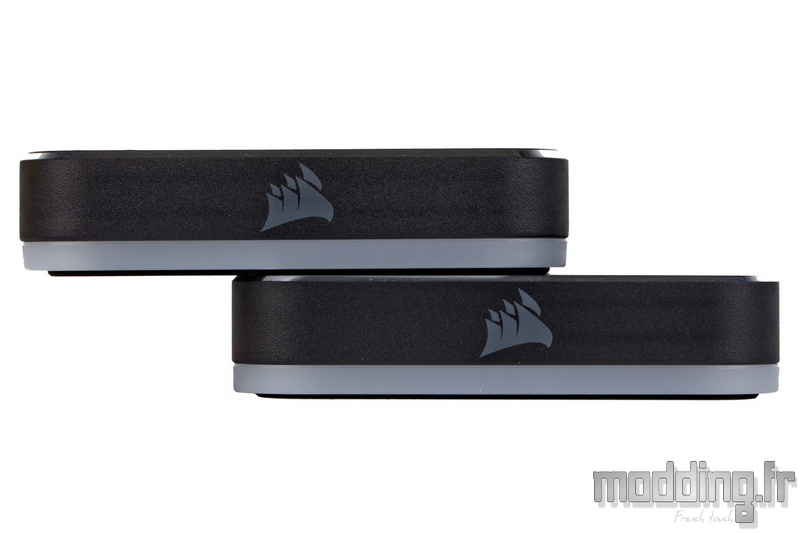

On commence par la base de chacune des deux tours qu’embarque le kit de démarrage.

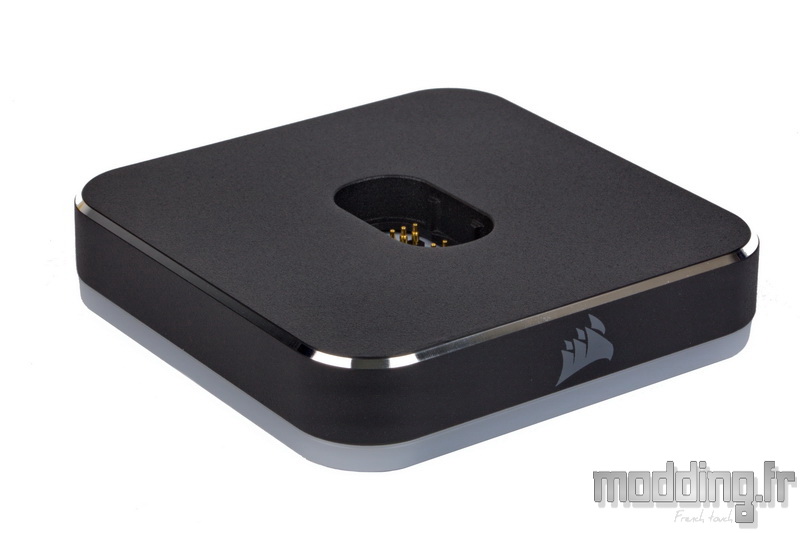

Une base de forme carrée mesurant 95 mm de côté.
Le carénage est en aluminium. Un carénage qui surmonte une assise translucide qui dissimule une bande de LED aRGB.

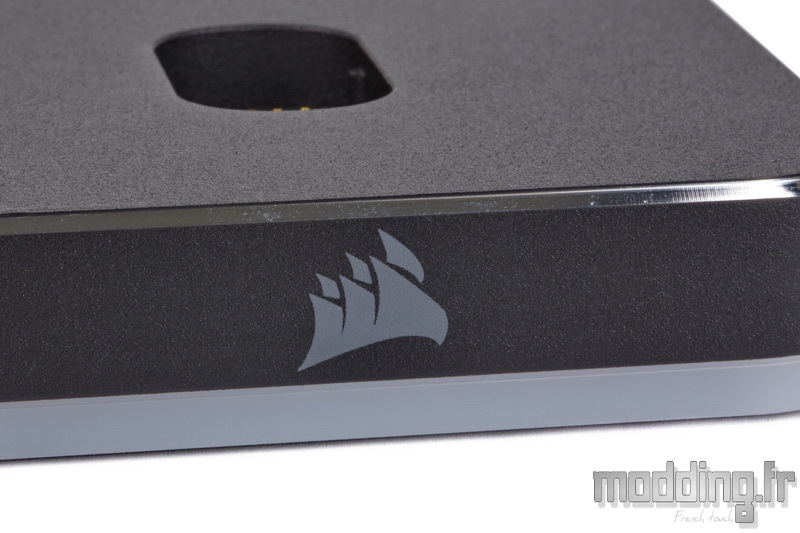

Le bord antérieur de la base arbore le logo, toutes voiles déployées, de Corsair.
Un logo imprimé à même la structure en aluminium.
L’épaisseur est de 21 mm.

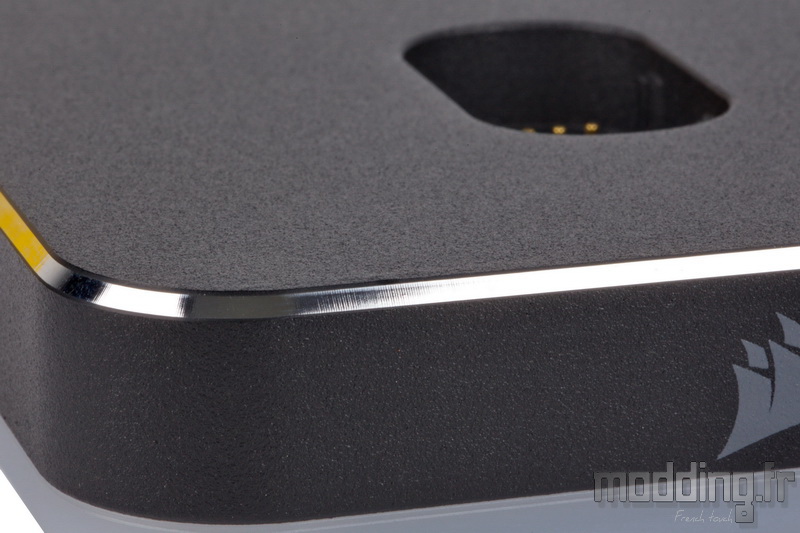

Tandis que les coins présentent une forme bien arrondie, l’arête dévoile un léger biseau tout en affichant un aspect poli de l’aluminium.

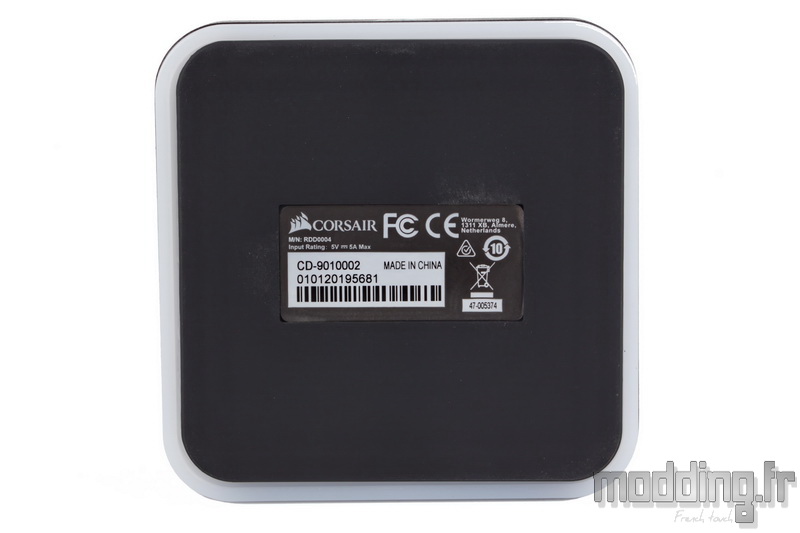

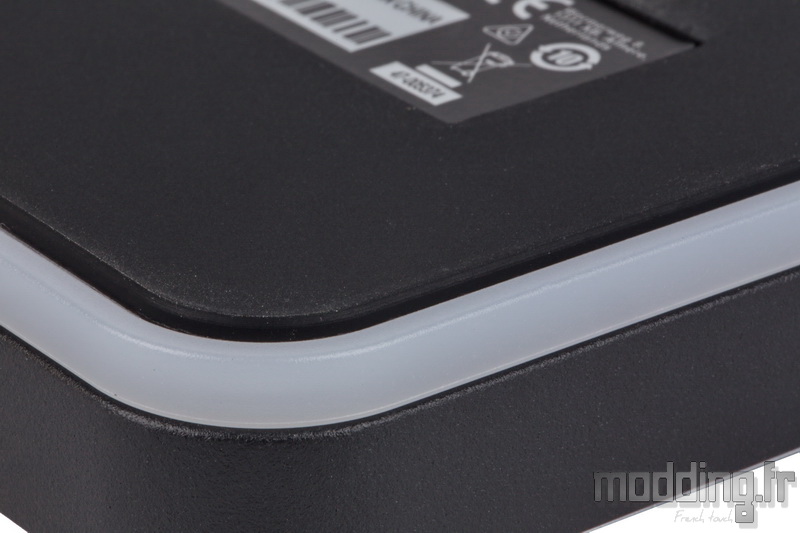

La face interne comporte une étiquette mentionnant le numéro de série.
On note que l’anneau translucide, de 5 mm de largeur, déborde légèrement sur cette face interne, dans le but de créer un halo sur le bureau.
Une large structure en caoutchouc recouvre entièrement la surface afin d’assurer la position de chaque tour sur le bureau.

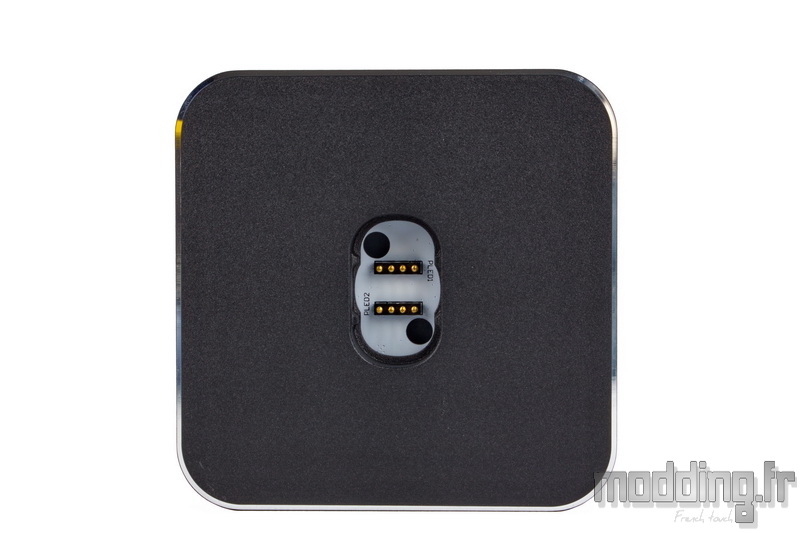

Sur la face supérieure de chaque tour se tient la connectique sur laquelle vient se positionner la colonne.
On constate que cette connectique présente une symétrie et nous verrons que nous pouvons disposer la colonne de deux manières : les LED face à nous ou tournées à 180°, vers le mur sans avoir à tourner la base.
Les deux bases ne sont pas parfaitement identiques.
L’une d’elles correspond à la tour “unité de base” et embarque le contrôleur aRGB.

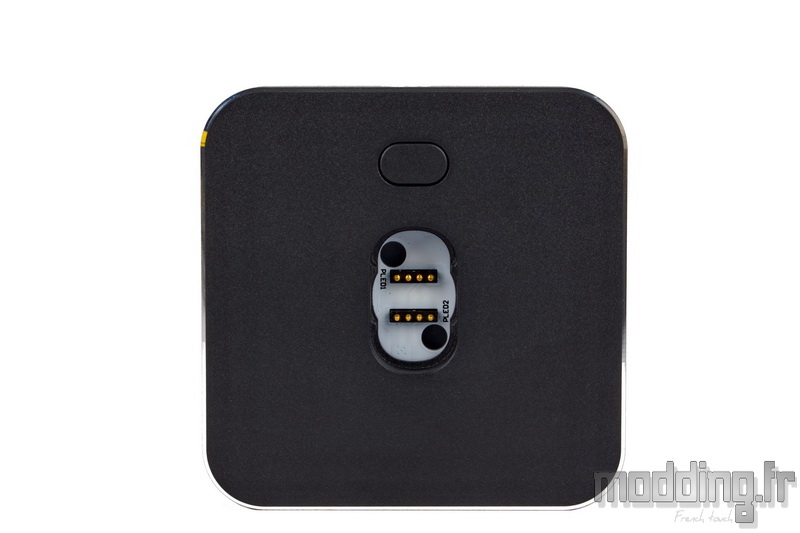

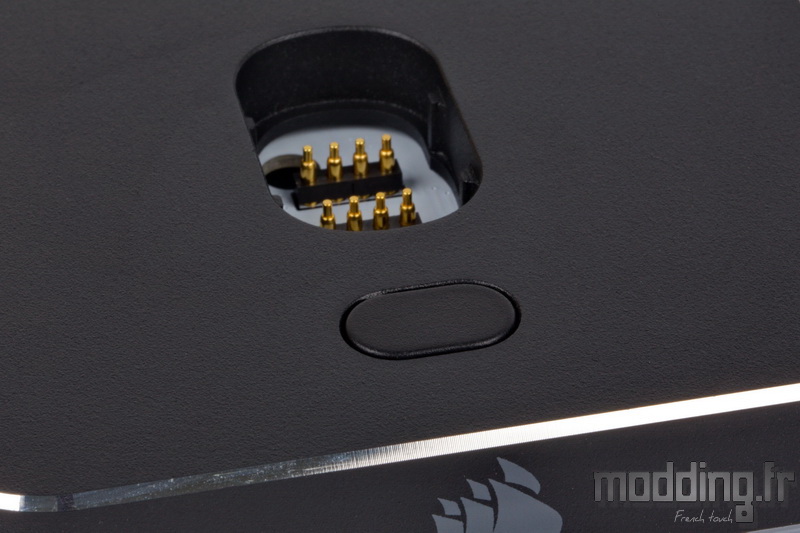

Un contrôleur qui dispose d’un bouton de commande positionné sur la face supérieure, non loin de la connectique de la colonne.
Ainsi, sans avoir à passer par le logiciel iCUE, nous disposons de 11 modes prédéfinis tout en interagissant avec ce bouton.
A noter que dès que le contrôleur se synchronise avec le logiciel iCUE, le bouton n’est plus actif.

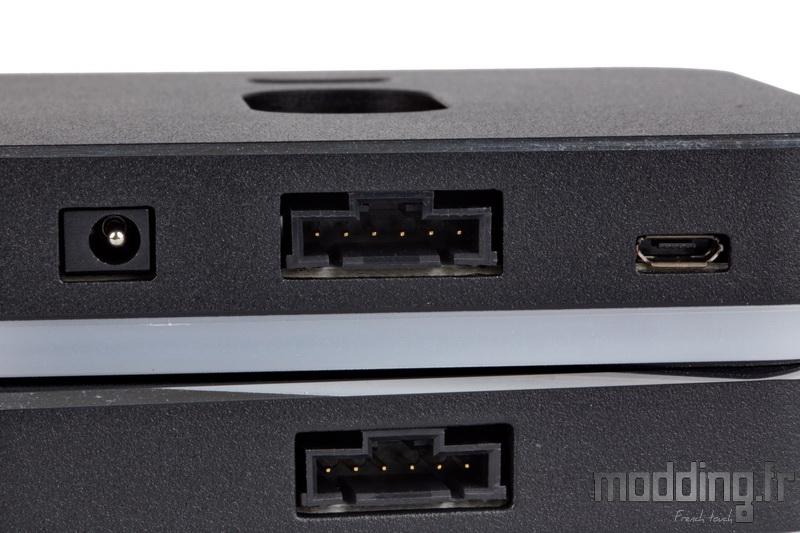

Les bases diffèrent aussi au niveau de la connectique présente sur le bord arrière.

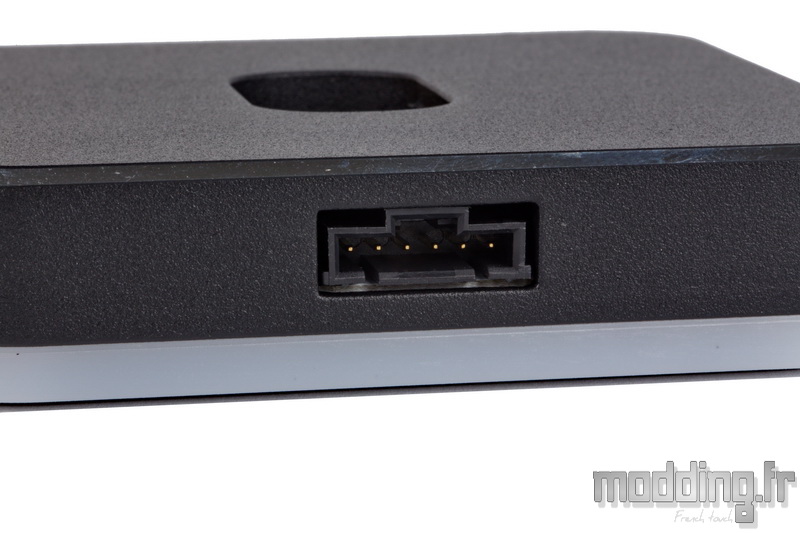

Celle de la tour “unité d’extension” ne comporte qu’une seule prise.
Il s’agit de la prise qui permet de relier les deux tours afin que la tour “unité de base” communique les informations, relatives au mode d’éclairage sélectionné, aux LED présentes sur la tour “unité d’extension”.
Nous utilisons le câble “RGB” afin de connecter les deux tours.
Nous retrouvons la même prise au niveau de la tour “unité de base”.
Elle s’accompagne de deux autres prises.
Ainsi, nous avons une prise Micro USB sur laquelle nous connectons le câble de synchronisation reliant la tour à la carte mère afin d’assurer la communication avec le logiciel iCUE.
La seconde connectique est la prise d’alimentation sur laquelle nous branchons le transformateur externe.

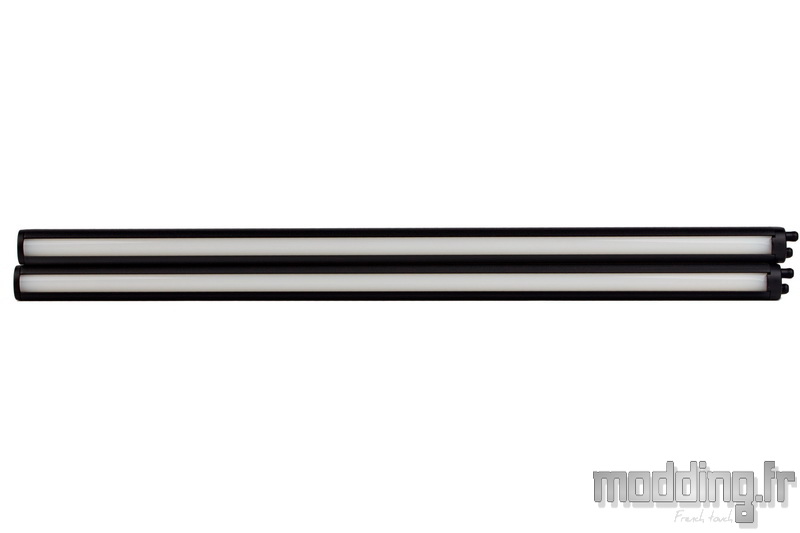

Contrairement aux bases, les colonnes sont parfaitement identiques.
Nous n’avons donc pas à nous soucier de connaitre la correspondance entre base et colonne.
Elles mesurent 410 mm de long (sans prendre en compte les plots de fixation).

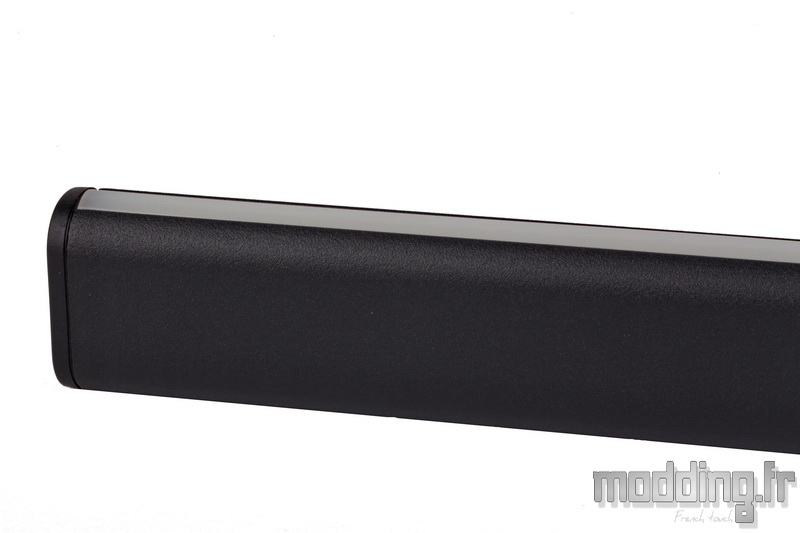

Tout comme la base, le carénage est en aluminium présentant un aspect identique.
Arborant un profil rectangulaire avec des coins largement arrondis, la colonne mesure 33 mm de profondeur sur 18 mm de largeur.

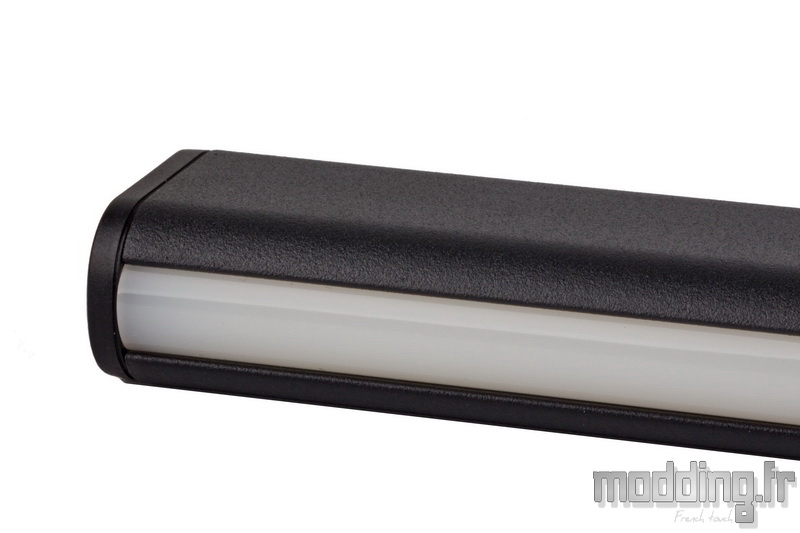

L’armature en aluminium s’ouvre sur l’un des bords dans lequel s’insère une structure en silicone translucide.
Cet aspect translucide permet d’optimiser la diffusion de la lumière colorée émise par les LED aRGB reparties sur une bande qui occupe toute la hauteur de la colonne.
La largeur visible de cette paroi siliconée est d’une dizaine de millimètres.

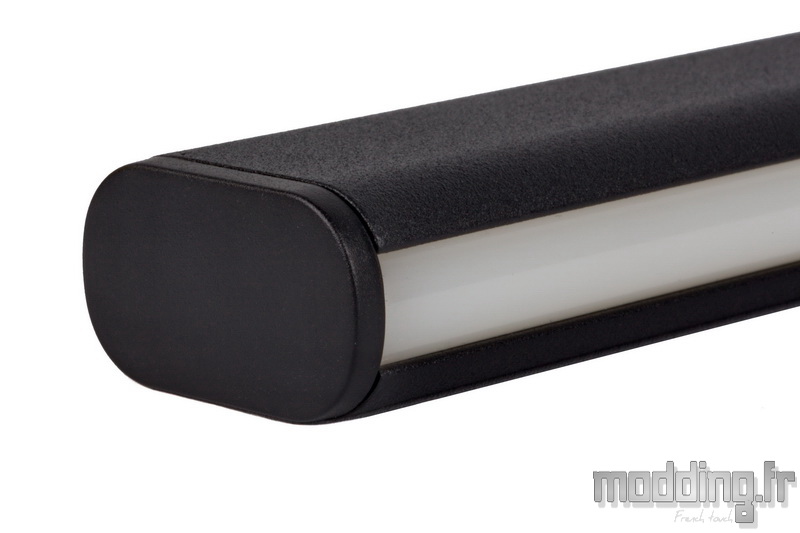

L’extrémité supérieure est obturée par un capuchon en plastique noir.

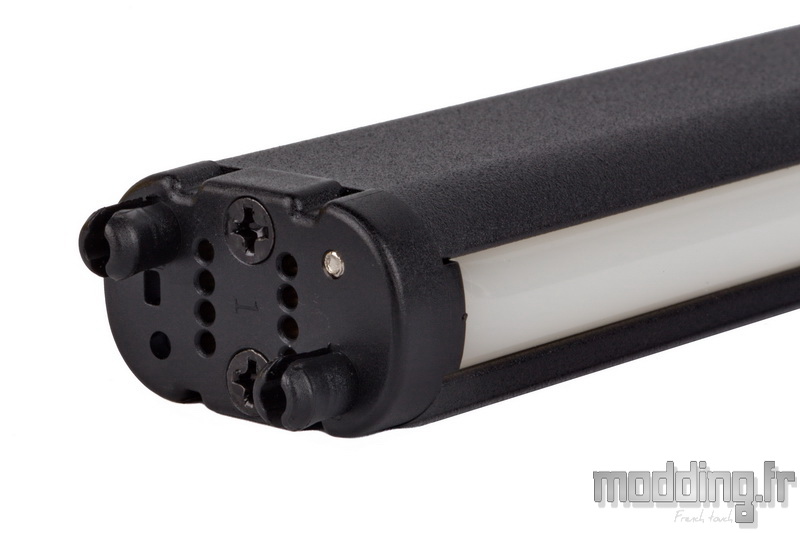

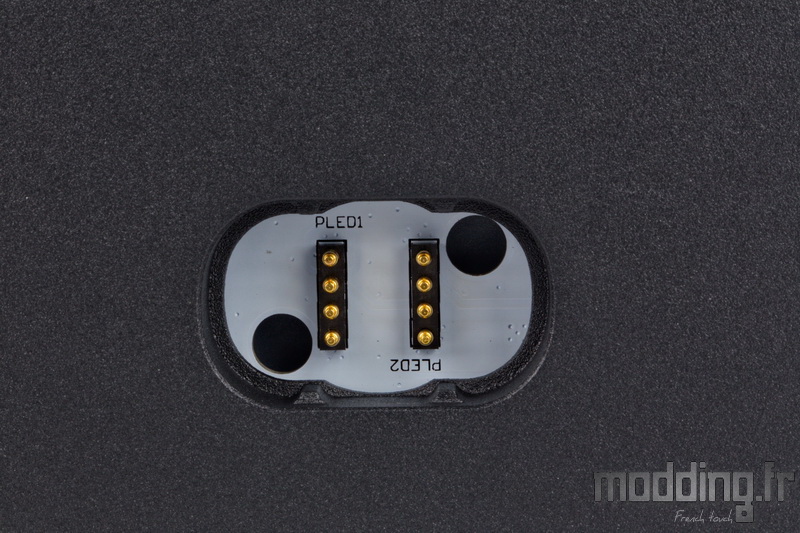

L’extrémité opposée dévoile la connectique femelle ainsi que les deux plots assurant la fixation en se clipsant dans les orifices de la base.
