Une fuite nous donne les spécifications d’un échantillon d’ingénierie du futur APU Carrizo d’AMD. Gardez à l’esprit cependant, que ceci est un sample , beaucoup de choses peuvent encore changer.

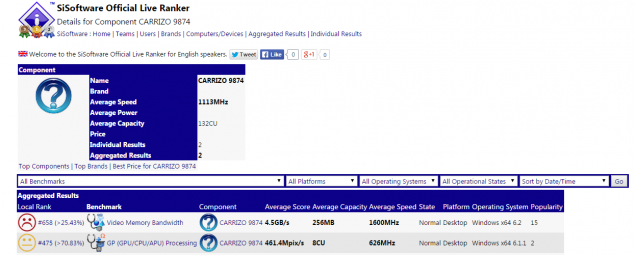

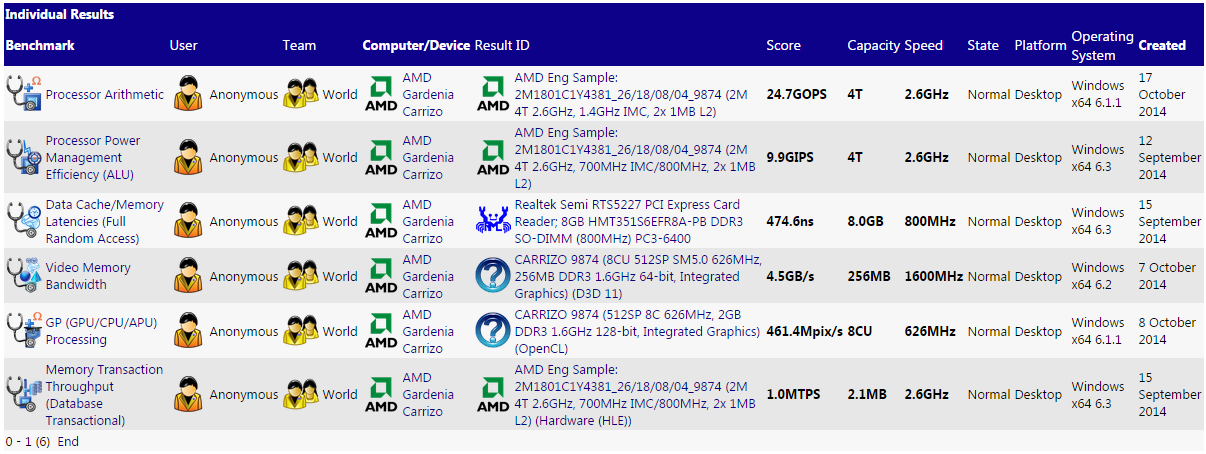

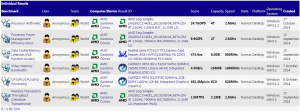

La première chose que vous remarquerez est la nomenclature utilisée par AMD, avec le Gardenia. La deuxième chose ce sont les deux IDs qui ont permis de récolter quelques informations supplémentaires et notamment des benchmarks (GFXBench results of the chip)
La partie graphique de l’APU Carrizo surnommé “Carrizo 9874″ mettra en vedette 512 processeurs de flux. Le SPS sera divisé en 8 UC et cadencé à 626Mhz. Ils seront couplés avec de la mémoire DDR3 cadencée à 1.6GHz et une largeur de bus de 128 bits. L’APU obtient un débit théorique de 8.5GTexel / s.

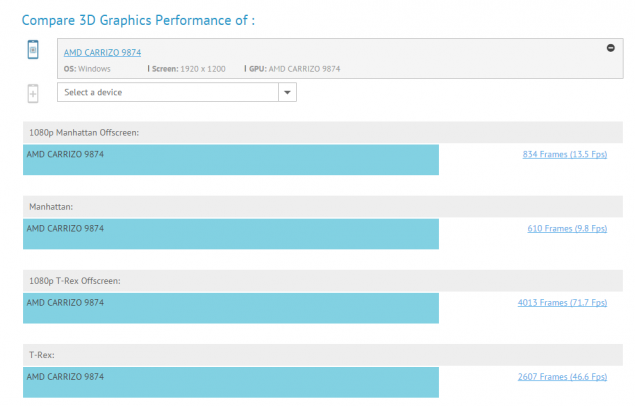

En ce qui concerne les benchs, les performances de l’APU dans Manhattan ne sont pas très bonnes avec environ 9,8 / 13,5 images par seconde. Cependant, sur T-Rex, il obtient des scores impressionnants (46,6 / 71,7 images par seconde).
La vitesse d’horloge qui a été utilisée pour les bench n’est pas le 2.6Ghz boost maximale indiquée, mais 600Mhz de moins. Le TDP mentionné est d’environ 40W mais cela devrait augmenter à 50W une fois en pleine charge sur CPU et GPU.

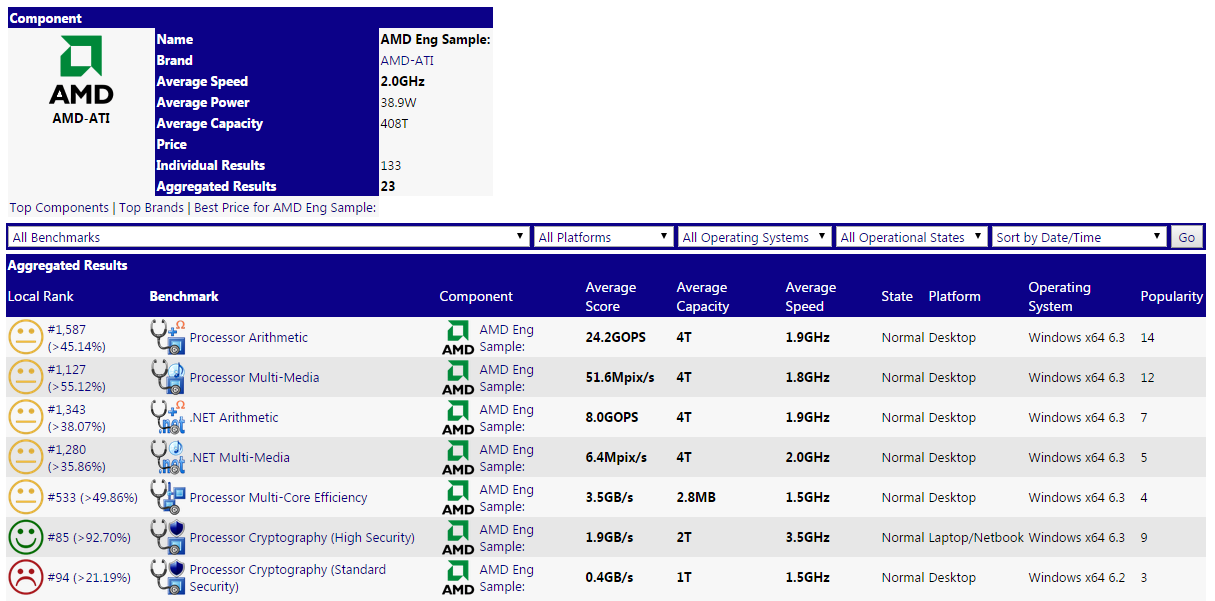

L’arithmétique générale du noyau est de 24,2 GFlops, ce qui est assez correct pour un APU. La seule chose qui me dérange vraiment est le support de la mémoire DDR3. Cette mémoire plutôt lente pourrait vite devenir un goulot d’étranglement sur une architecture efficace comme un APU. On peut espérer qu’AMD décide d’abandonner cette mémoire au profit de mémoire HBM ou DDR4.
