Nous vous en parlions lors du test du Cougar Conquer, ce boitier est taillé pour le watercooling, et nous avons eu la chance de travailler avec Alphacool pour vous le prouver ! Nous allons donc revenir sur les temps forts de l’intégration d’un watercooling dans le Conquer.

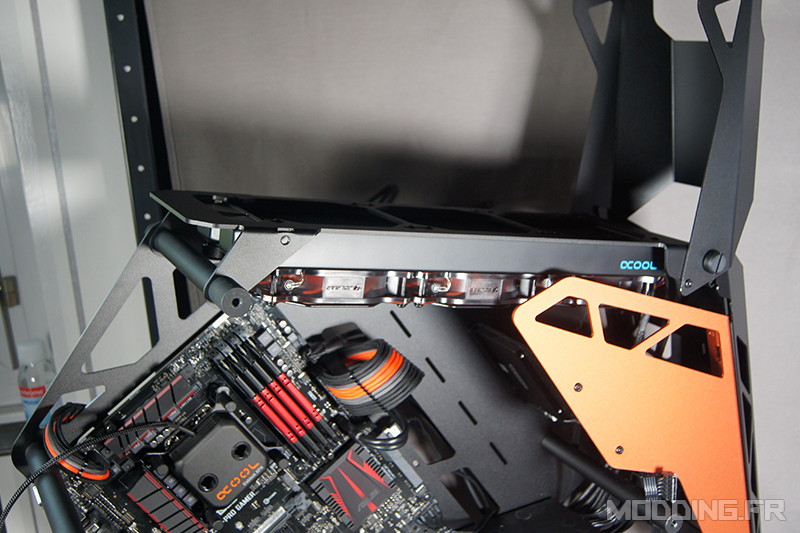

On va commencer par parler des trois emplacements de 120mm en haut du boitier ,et pour celà on soulève le capot, ce qui nous donne un large accès. Nous avions monté les trois ventilateurs et les grilles, et nous allons les conserver. Cette fois les grilles sont montées devant les ventilateurs, pour le le style, puisque les ailettes du radiateur de 360*30mm ont moins de risques d’attraper une patte de chat ou les doigts d’un enfant au vol.

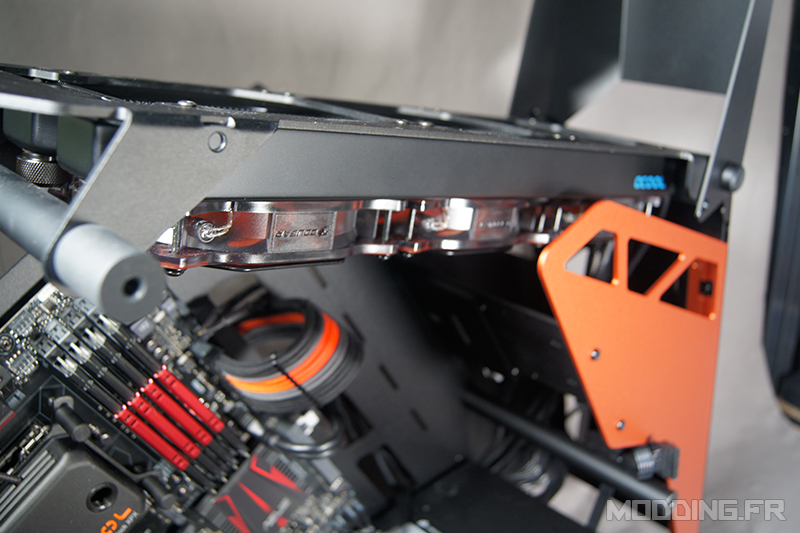

Le radiateur est monté sous le support par choix personnel, car il n’y a “que” 40mm disponibles entre lui et le capot, et on aurait pu y mettre ce radiateur de 30mm ou des ventilateurs. On peut donc faire différentes intégrations, selon l’épaisseur du radiateur. La limite d’épaisseur est la RAM à une centaine de millimètres de là, si on passe devant le coin de la carte mère.

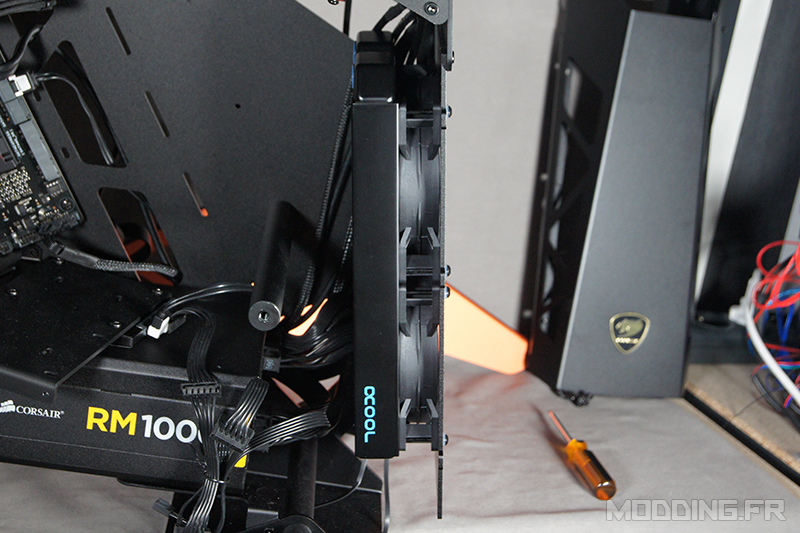

A l’avant on pose le 240*30mm. Cette fois encore, il y a de la place sous le capot (qui a été retiré) pour poser les deux ventilateurs de 120mm. Les vis fournies avec le radiateur de 30mm de long étaient trop courtes (5mm d’alu, 25 de ventilo) et les 35mm trop longues, d’où les rondelles plastiques. On a aussi retiré la plaque orange du côté pour être à l’aise pour travailler, on a beaucoup de place ! La limite d’épaisseur est le support pour la plaque de verre à 90mm du support 240mm.

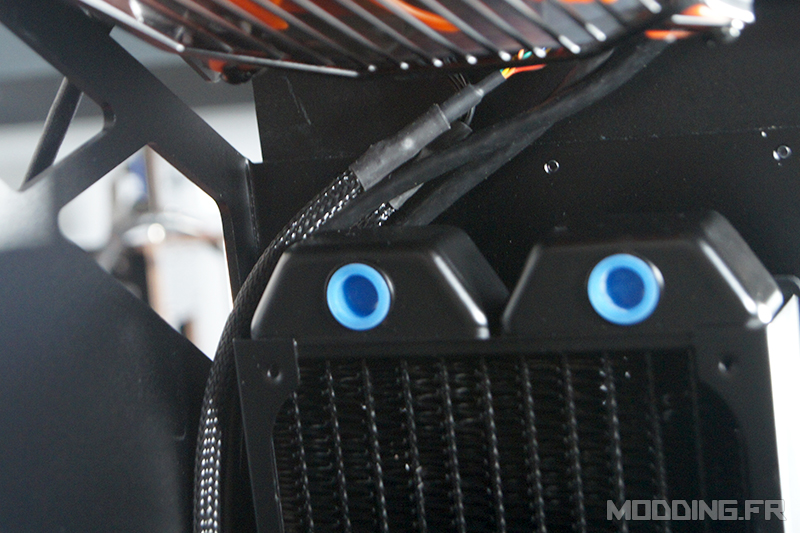

Finalement la vraie limite se situe ici, à l’intersection des ventilateurs. Il semble qu’un 360*45mm serais passé avec les ventilateurs en dessous, tandis que devant du 240*45mm passe sans soucis, et du 240*60 pourrais aussi si on s’arrange bien avec les câbles et le format de l’alimentation.

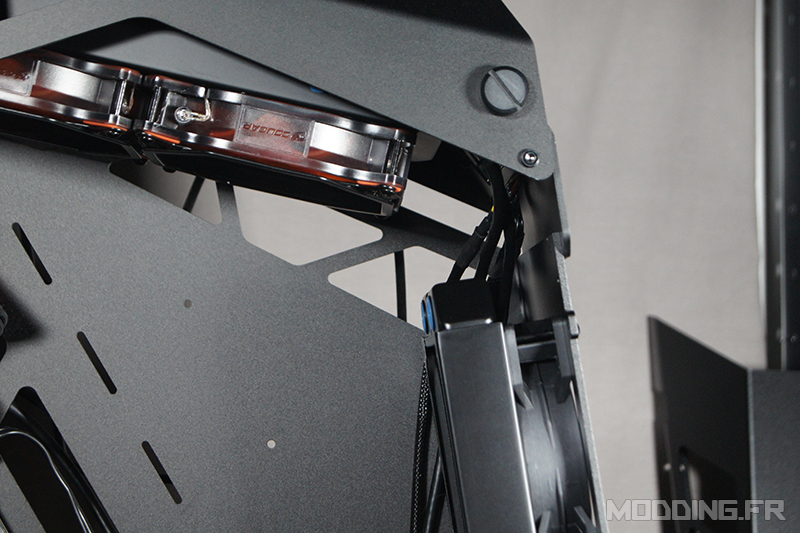

Les câbles de l’I/O passent facilement à côté du radiateur et des ventilateurs, discrètement.

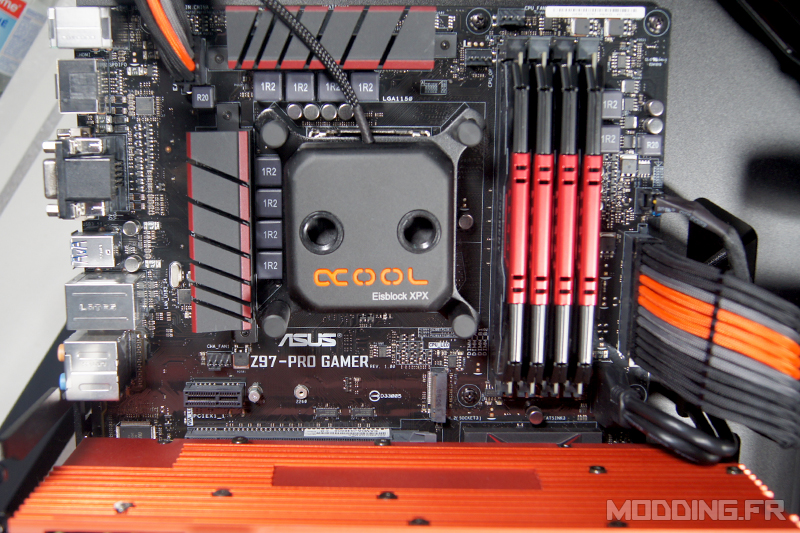

Repassons vers le CPU. Le montage du bloc n’est aucunement un soucis grâce à la grande ouverture derrière la carte mère. Même principe pour le GPU, il y a de la place pour travailler !

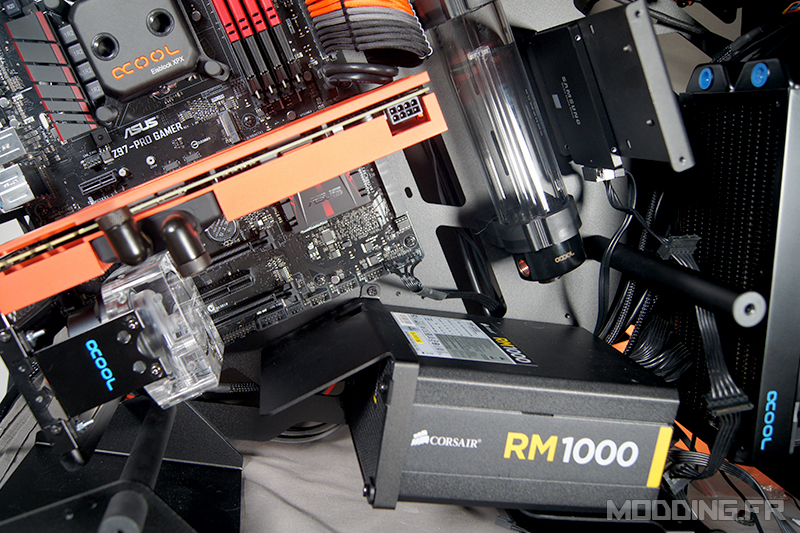

Après avoir posé les contraintes (radiateur de 360mm, GPU, support SSD, alimentation) je suis passé au réservoir Cape Corp de 25cm. Plusieurs choix s’offrent à vous ici, et le meilleur à faire serait un combo pompe de 25cm ou moins, permettant d’avoir la pompe attachée sous le réservoir. Car niveau support de pompe, on est pas aidé ! Dommage, car le bracket SSD est trop haut, et le retour du bracket d’alimentation est déjà devant la carte mère, gênant pour un multi GPU. Mais on trouve des solutions, et la mienne est d’utiliser deux équerres PCI pleine, quatre trous, et quatre boulons pour créer un support pour la VPP755 et son Eisdecke. D’autres testeurs/moddeurs ont percé les 5mm du rabat du support alimentation.

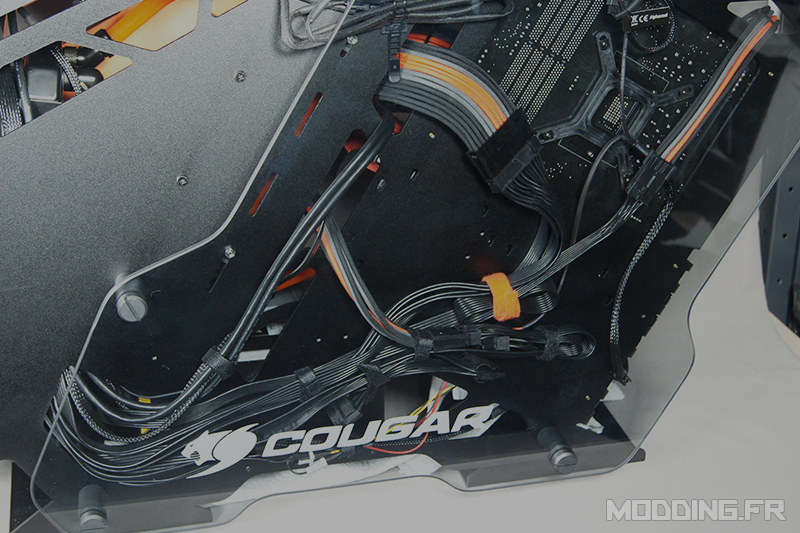

Avec tous les appareils nécessitant des câbles posés, on retourne le boitier et on attaque le câble management. Pas grand chose de plus que la dernière fois, il y a de la place et on pourra bêtement faire des paquets et poser les colliers collants fournis. Un câblage custom serait quand même magnifique derrière ce panneau en verre trempé.

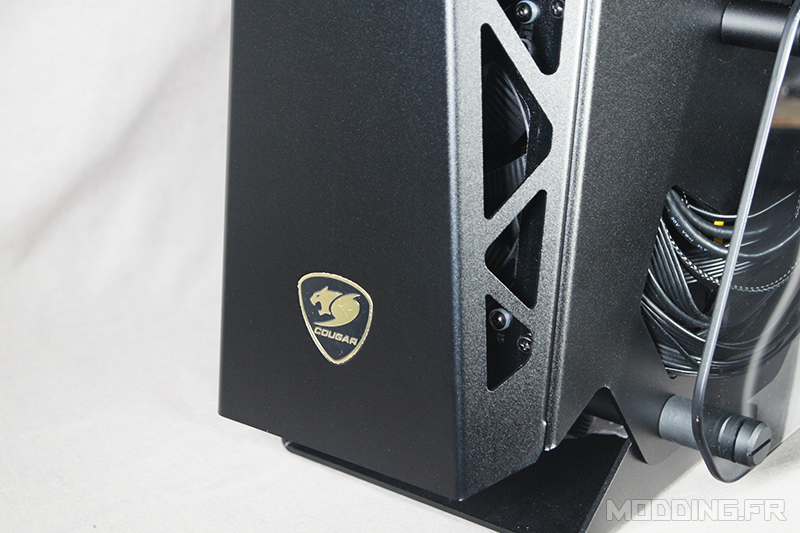

Au passage pendant qu’on remet le boitier de face, une petite vue sur le logo, les ouïe, et les ventilateurs derrière.
Aller, tubbing, remplissage, test d’étanchéité, et voilà ! J’ai utilisé les raccords Eiszapfen et les tubes en acryliques 10/13mm d’Alphacool.

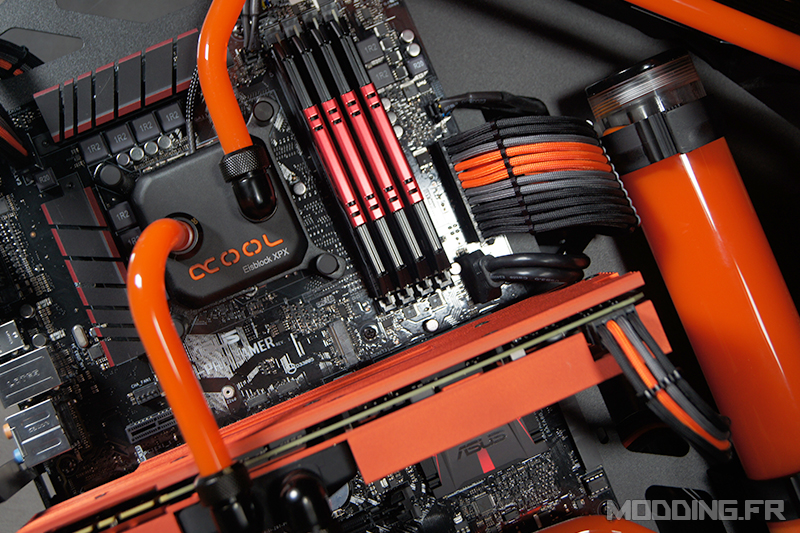

Les rallonges ModdingSyylez, le bloc NexXxoS GPX, le liquide orange, et la plaque anodisée orange se répondent bien.
Pour serrer ces raccords, on enlève facilement la barre de support de la vitre.

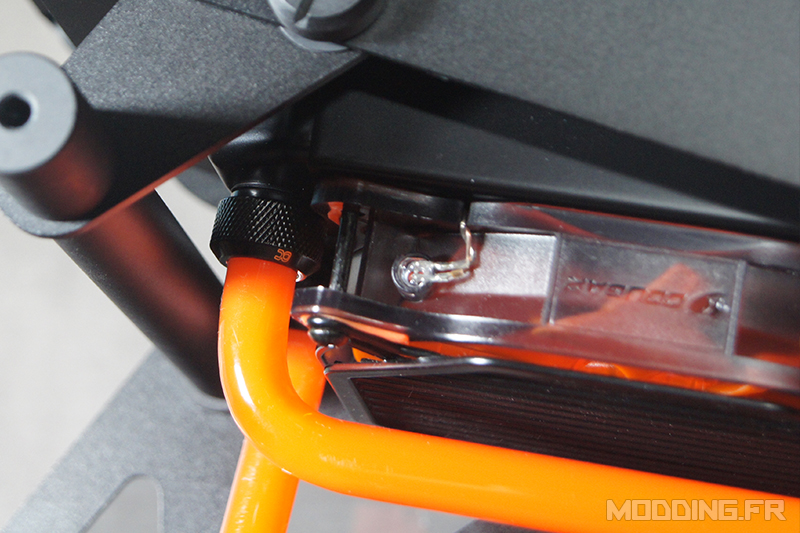

Le haut du réservoir, on a moins de 20mm entre le point le plus haut et le ventilateur.
En bas du réservoir, on jongle entre les entrées (ici à droite en dessous) et les sorties (ici à gauche).

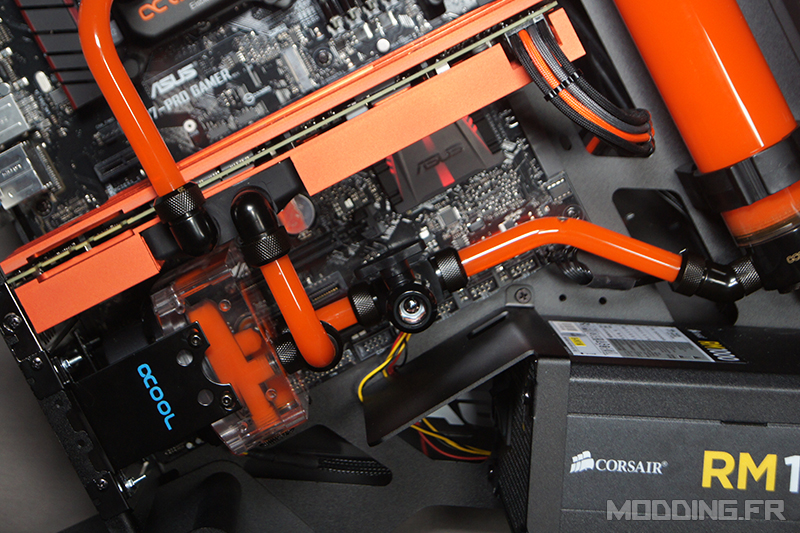

En sortie de réservoir, directement la VPP755 en passant par le système de vidange, constitué d’un Té, d’un raccord mâle/mâle, et d’une valve à bille.

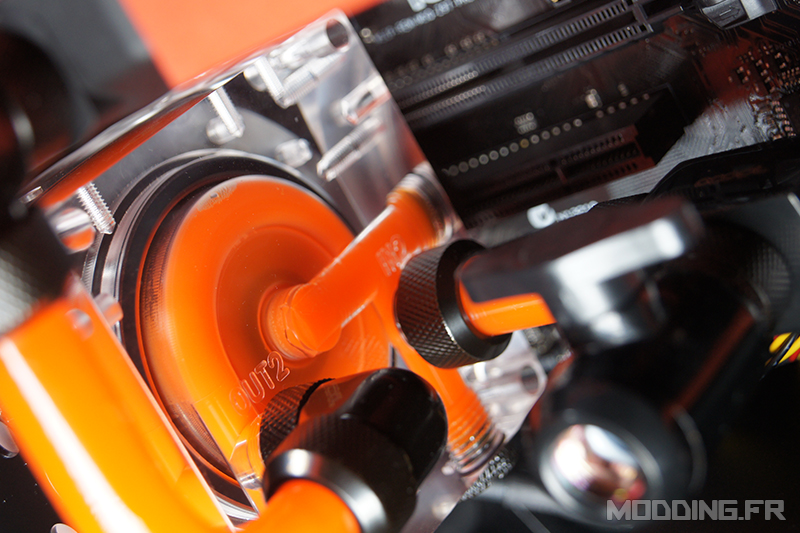

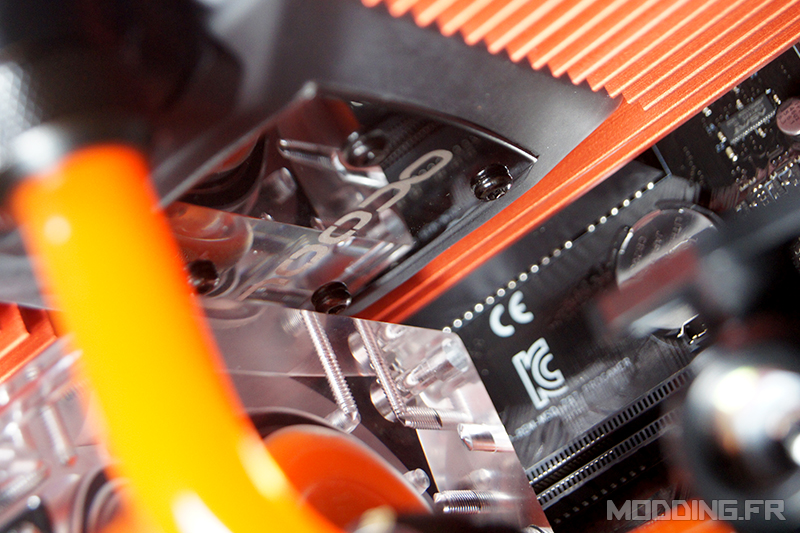

L’Eisdecke transparent, rempli de liquide orange.
Le NexXxoS XPX propose des reflets sympas.

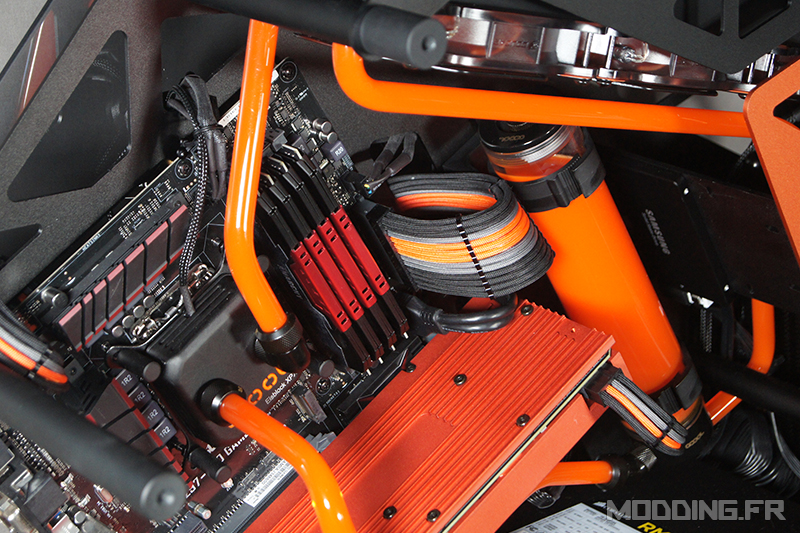

On passe par le GPU, puis retour sur le CPU, pas de soucis ici.

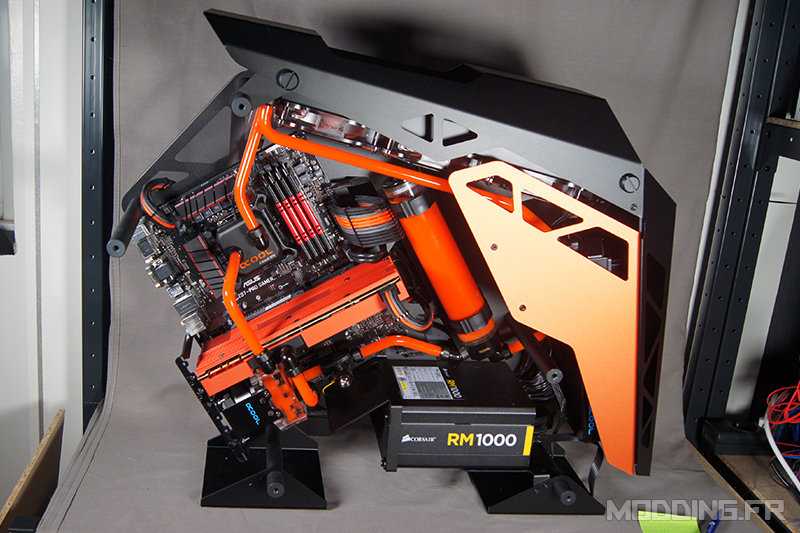

Le boitier open air est vraiment pratique pour réaliser les courbes dans les tubes rigides (surtout quand ce sont vos premiers). On pourrait facilement entrer un SLI/Crossfire et pouvoir le refroidir correctement. On s’amuse bien dans ce boitier, et on a pas peur de se couper vu la qualité des matériaux et finitions. Tout est facilement accessible et trouve sa place.
Et puisque vous nous réclamez souvent la config, la voici :
- carte mère : Asus Z97 Pro-Gamer
- carte graphique : PNY GTX 1080
- processeur : Intel i7 5775c
- mémoire : 4x4Go PNY Anarchy 1600 Mhz
- SSD : Samsung 850 EVO
- alimentation : Corsair RM1000
Refroidissement :
- Pompe : Aphacool VPP755
- Top : Aphacool Eisdecke D5 Clear
- Réservoir : Aphacool Cape Corp Black 25 cm
- Bloc CPU : Aphacool Eisblock noir et modding kit
- Bloc GPU : Aphacool NexXxoS XPX M01 1080
- Radiateurs : Aphacool NexXxoS ST30 240mm et 360mm
- Raccords : Aphacool Eiszapfen
- Tubes : Aphacool Hardtube 13/10
L’équipe de modding.fr remercie Cougar pour lui avoir permis de réaliser le test de ce boitier, et Alpahcool pour nous avoir permis de réaliser cette intégration, et les tests à venir.
