La boite :
Sur la face principale nous avons le bloc externe en photo accompagné du logo de la marque et du nom du modèle mentionnant du coup la puissance.
Au dos, nous avons quelques lignes afin de mettre en avant la compatibilité de l’alimentation avec la majorité des marques de PC portables.
Sur le coté, sont retranscrites les spécifications.
Le bloc est bien calé dans un carton interne avec tous ses accessoires.
Les spécifications :
| Modèle |
MasterWatt 65 |
| Input Voltage |
100 – 240 V |
| Input Frequency |
50 – 60 Hz |
| Output Power |
65 W |
| Output Rating |
19V / 3.42 A |
| Efficiency |
Up To 90% |
| Protections |
OVP/OTP/OCP/SCP |
| Indicateur Led |
Led Bleue : Power On |
| Garantie |
2 ans |
MasterWatt 65 :

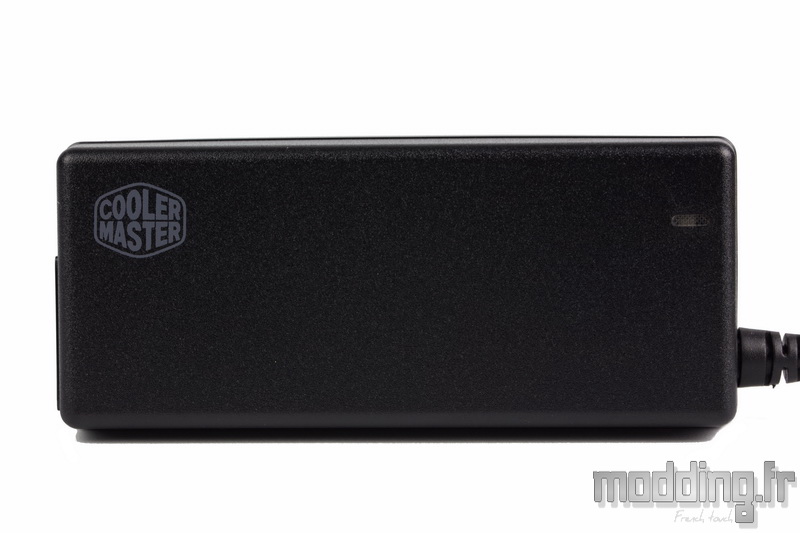

Le bloc externe mesure 108 mm de long sur 46 mm de large.
Il est revêtu d’une couleur noire anthracite.
Dans un coin, nous avons le logo Cooler Master et à l’autre extrémité se place la Led Power.
Un éclairage bleu atteste du bon branchement sur secteur.

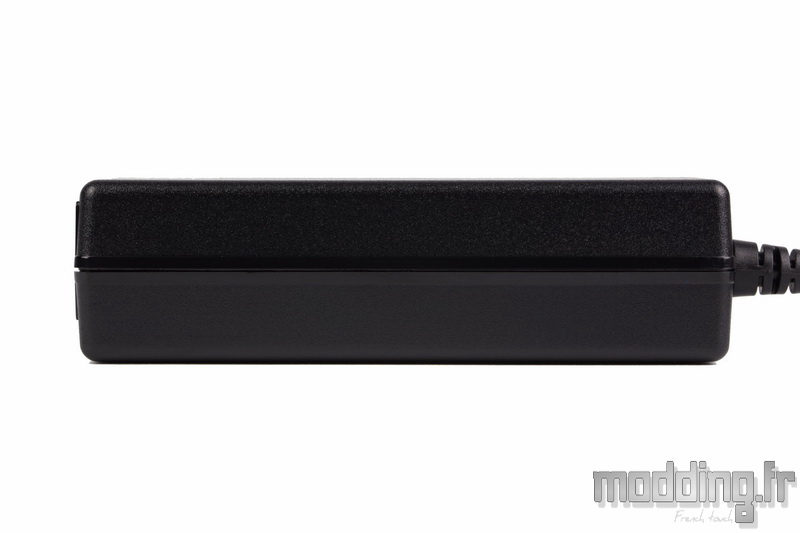

Il fait 30 mm d’épaisseur et pèse 210 g.

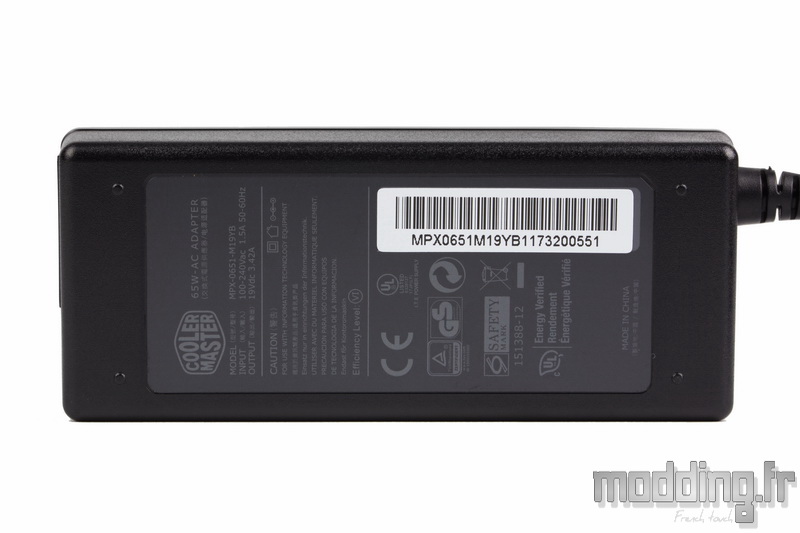

Sous le bloc, nous avons une étiquette où figurent notamment la puissance de l’alimentation et ses caractéristiques électriques.
La MasterWatt 65 ou 90 bénéficie de la certification US DOE Level VI.

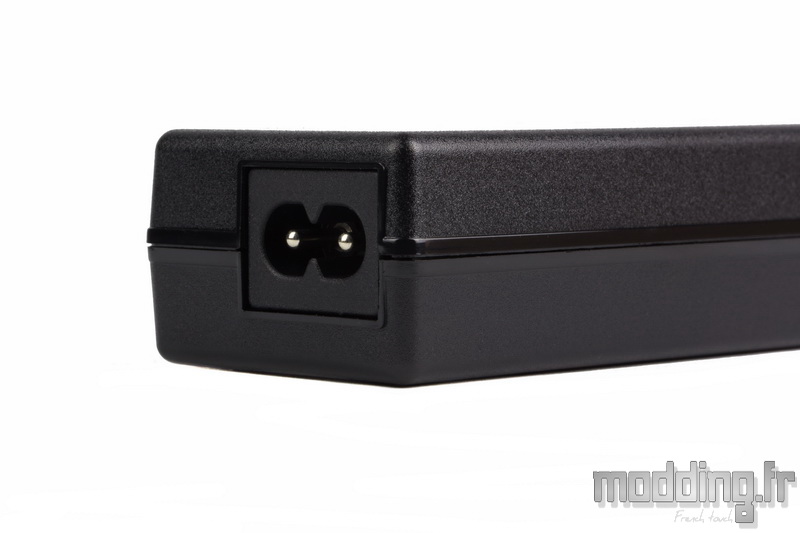

La prise pour le cordon d’alimentation secteur.

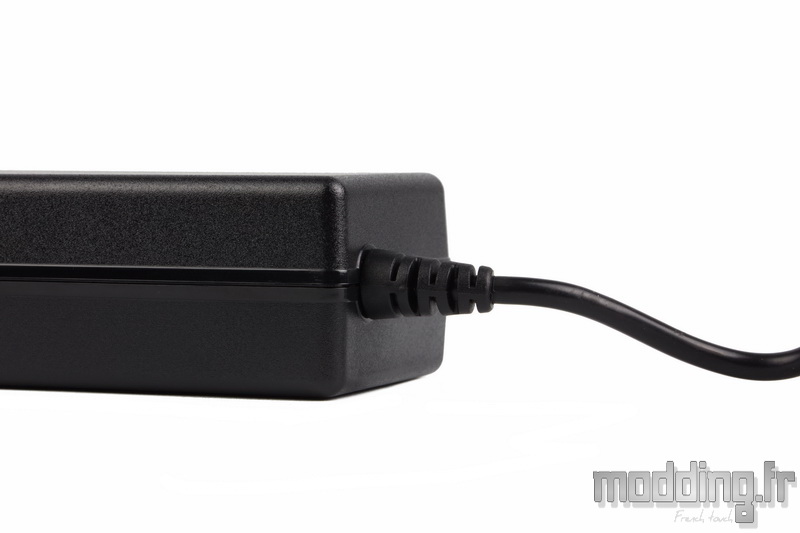

Sur le coté opposé, nous avons le câble qui se branche sur le PC portable.
Un insert sécurise son émergence.
Le câble mesure 1.5 m.

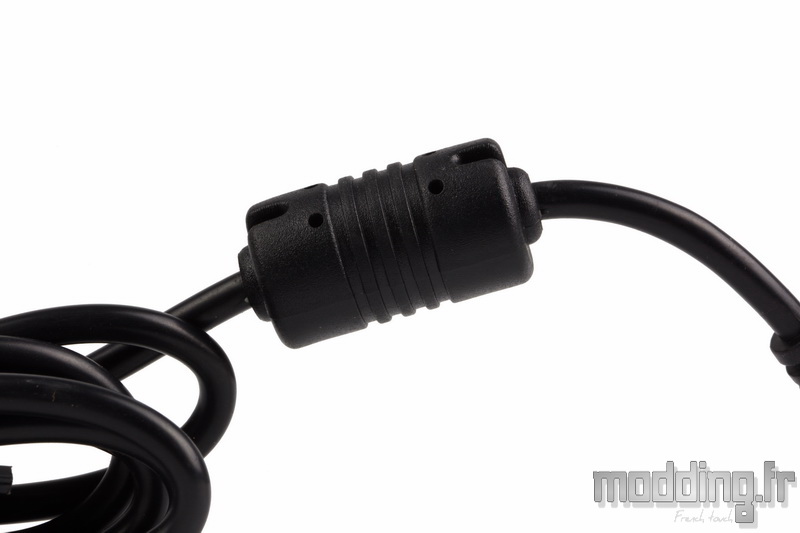

A son extrémité nous avons un noyau en ferrite pour palier aux interférences électromagnétiques.

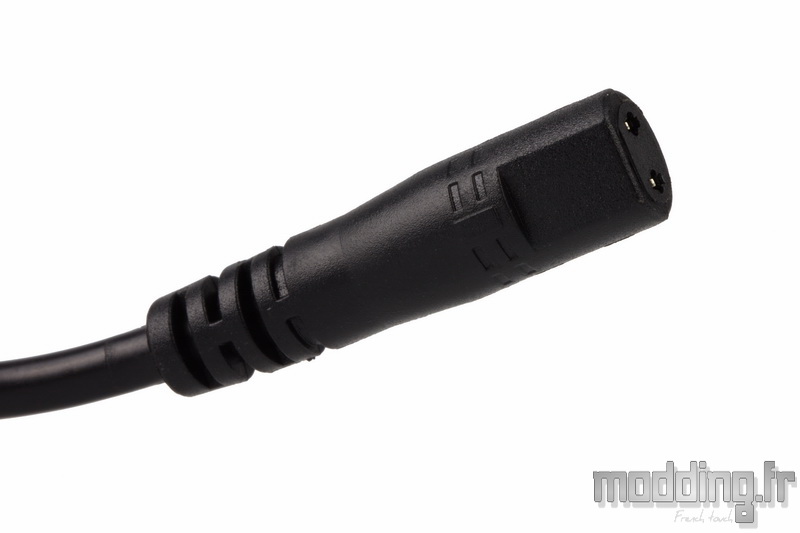

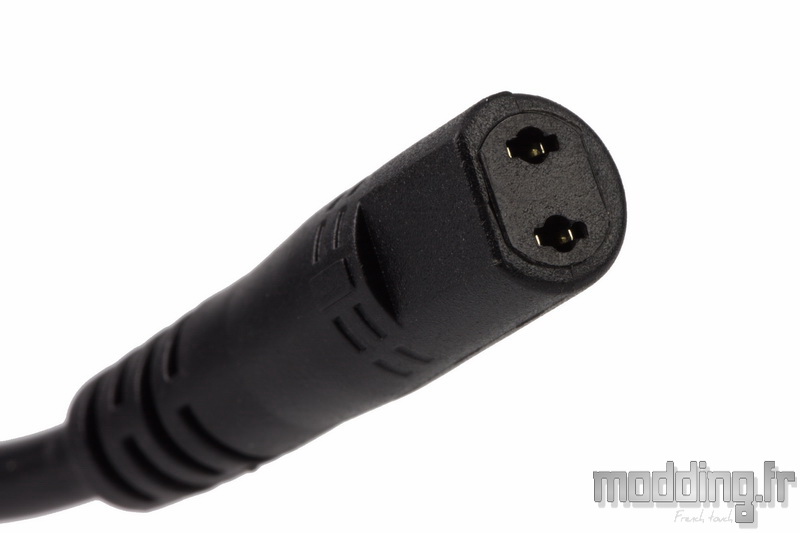

Le câble se termine par une prise 2 broches femelles, sur laquelle nous allons pouvoir brancher l’une des nombreuses connectiques incluses dans le bundle.
On note la présence d’un méplat afin d’éviter tout inversion de polarité.

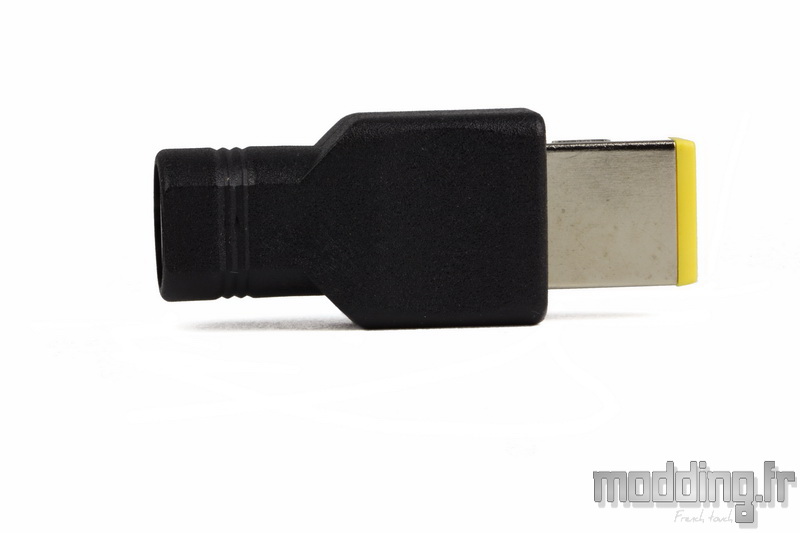

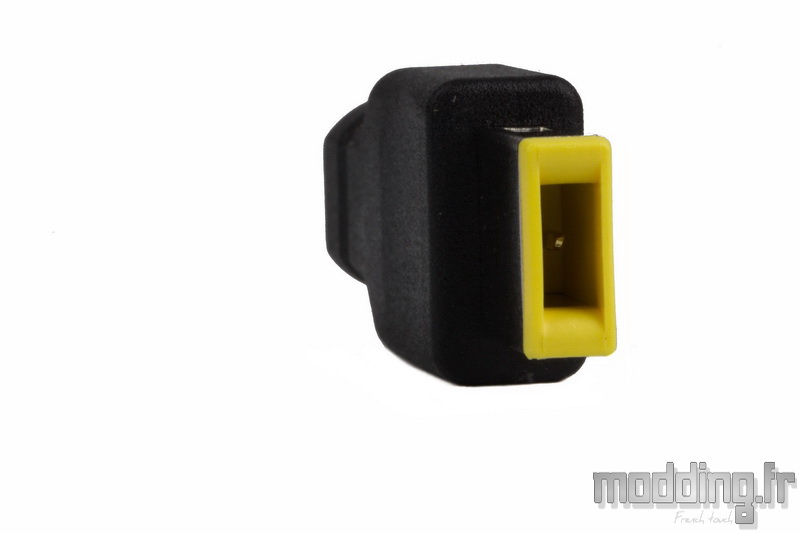

Nous avons une première prise dotée d’une connectique rectangulaire…
… Entouré d’un liseré jaune.
En plus de leur forme, une couleur permet d’identifier leur compatibilité par rapport à telle ou telle marque.
Celle-ci est particulière à la marque Lenovo.

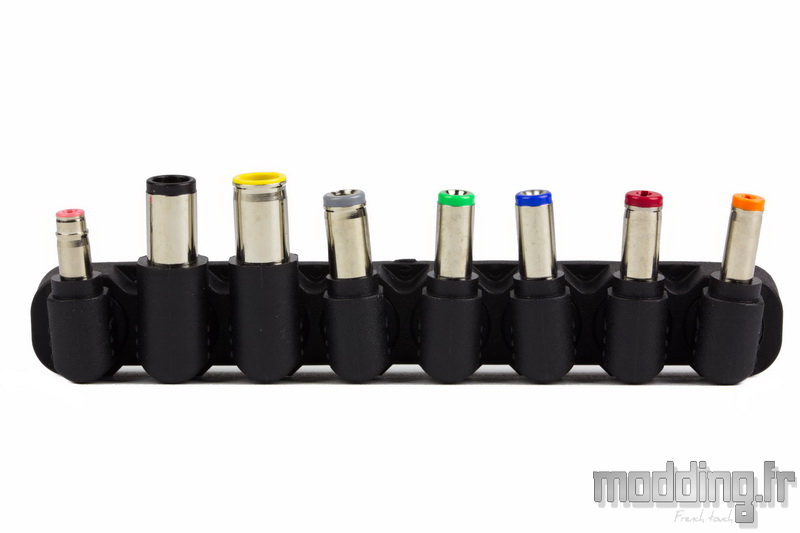

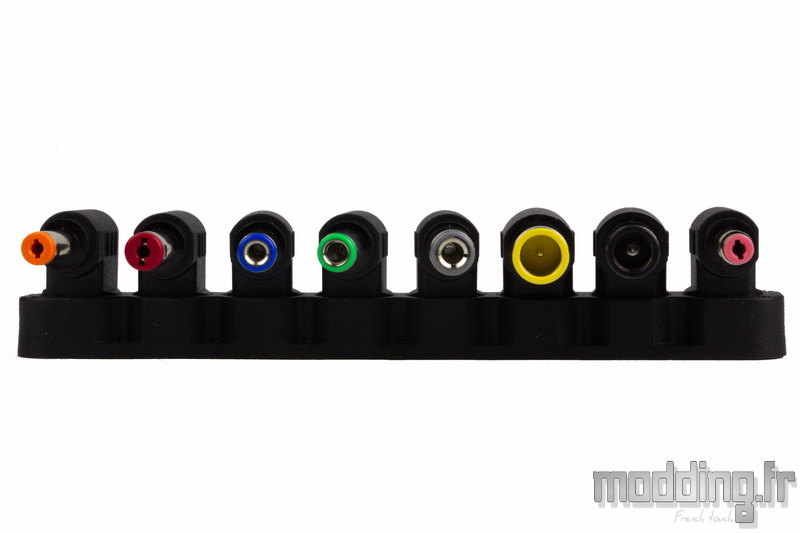

Nous avons ensuite une série de 8 autres prises soigneusement rangées dans un support en caoutchouc tel les embouts d’un tournevis.
Cela évite de les perdre…

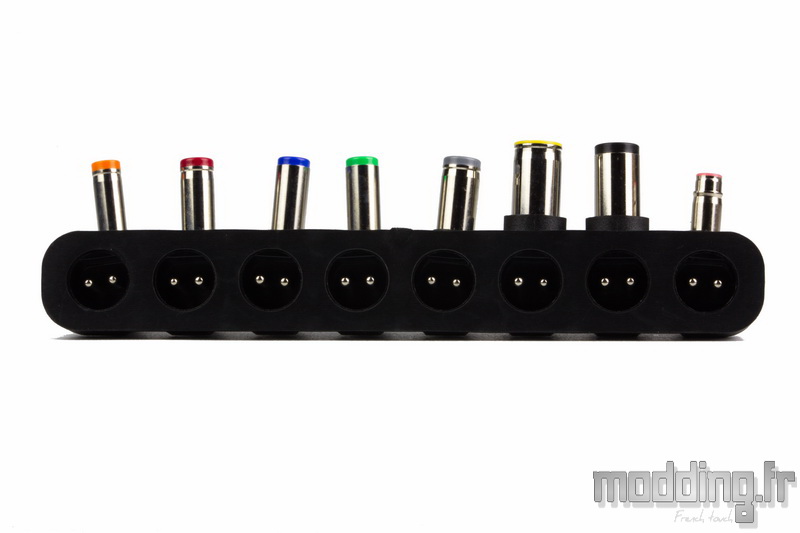

Chaque prise est dotée de deux broches pour permettre la connexion avec la prise du câble.
De gauche à droite :
- Orange : Acer, Asus, HP, Compaq, BenQ
- Rouge : Acer
- Bleu : Acer, Asus, HP, Lenovo, IBM
- Vert : Acer, Asus, HP, Compaq, Toshiba, Fujitsu, Gateway, Nec, MSI
- Gris : Acer, Asus, Compaq
- Jaune : Lenovo, IBM
- Noir : Dell, HP, Compaq
- Rose : HP

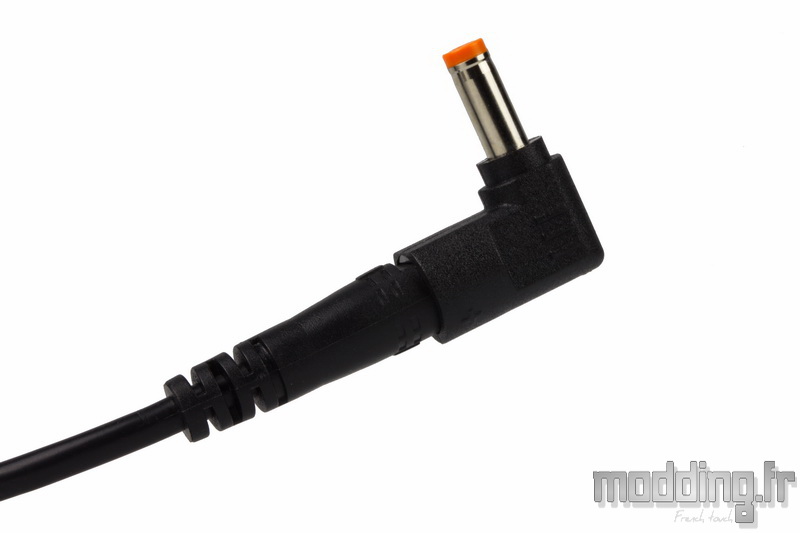

La connectique une fois en place sur la prise du bloc externe.
Son Prix :
65 W : 32 euros
90 W : 41 euros
