Embout pour tube rigide :
L’autre type d’embout qui prend une bonne place dans le watercooling actuel est l’embout pour tube rigide.

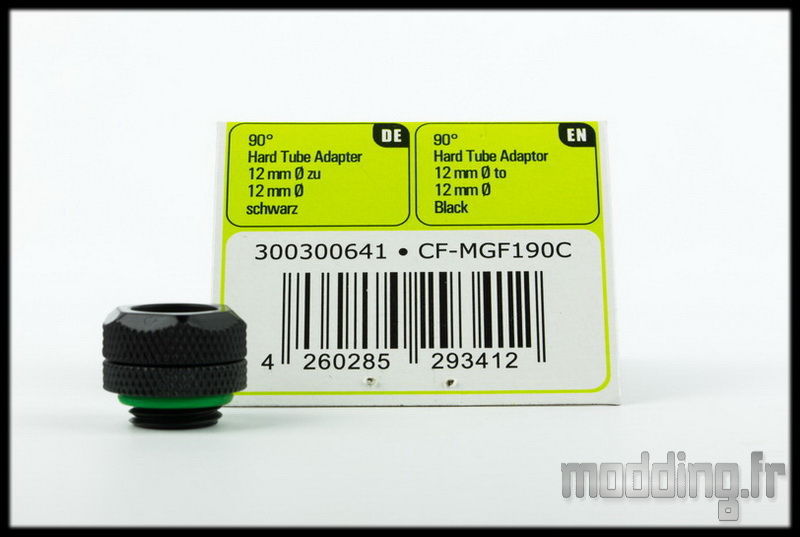

Nanoxia nous propose qu’un seul type : celui qui accepte des tubes de 12 mm en diamètre externe.
La marque ne propose pas de tuyau souple dans son catalogue, par contre elle mise sur le rigide avec des tubes en PETG (Polyéthylène Téréphtalate Glycol pour les initiés). Nous verrons cela dans un prochain article.

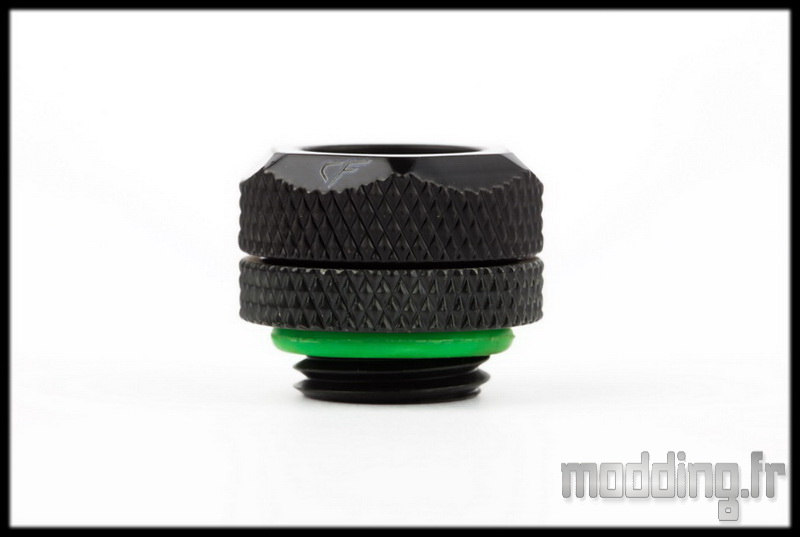

A première vue, il ressemble à l’embout à coiffe mais en moins grand…
Il garde un diamètre de 20 mm mais sa taille passe à 15.8 mm.
Le filetage en G1/4″ mesure 5 mm et il est muni de son joint torique de couleur verte. Il existe une version “femelle” avec un filetage G1/4″ en interne.

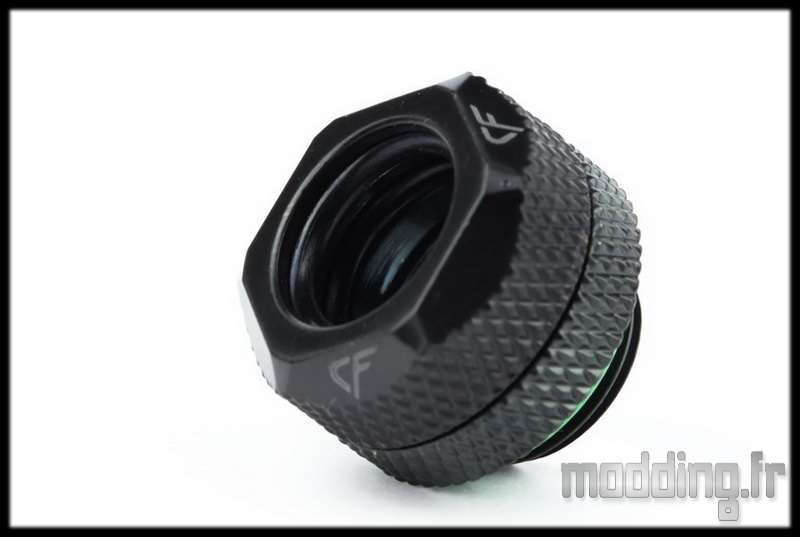

On garde aussi l’aspect biseauté sur le haut de l’embout.

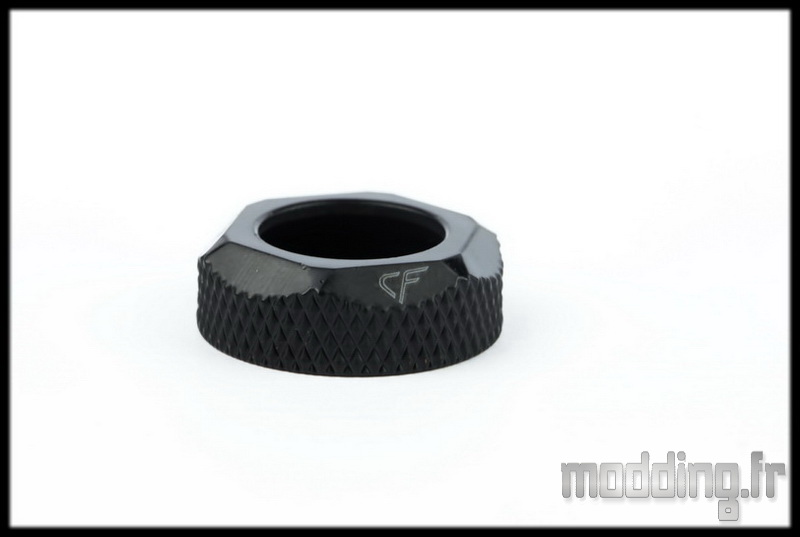

On retrouve d’ailleurs la gravure des logos sur trois des six biseaux.
Tout comme l’embout à coiffe, nous avons le grip en croisillon qui permet un bon serrage manuel.

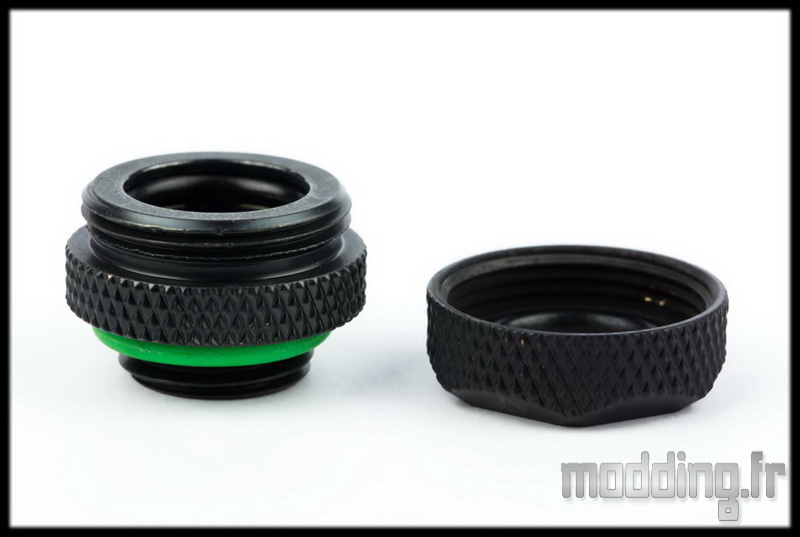

Nanoxia table directement sur l’embout en deux parties avec les deux joints toriques pour parfaire l’étanchéité au niveau du tube rigide.
La partie amovible mesure 6.8 mm quant à la partie fixe munie du grip, elle mesure 4 mm.

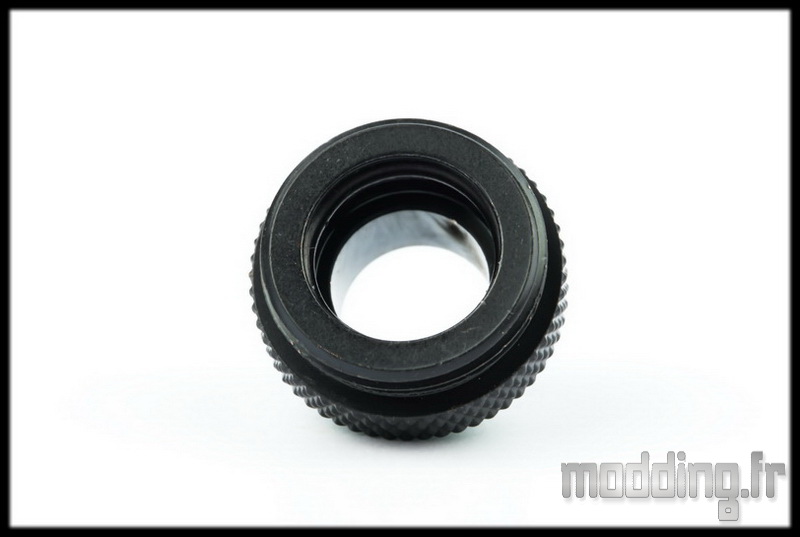

L’un des joints toriques prend place dans la partie fixe de l’embout.

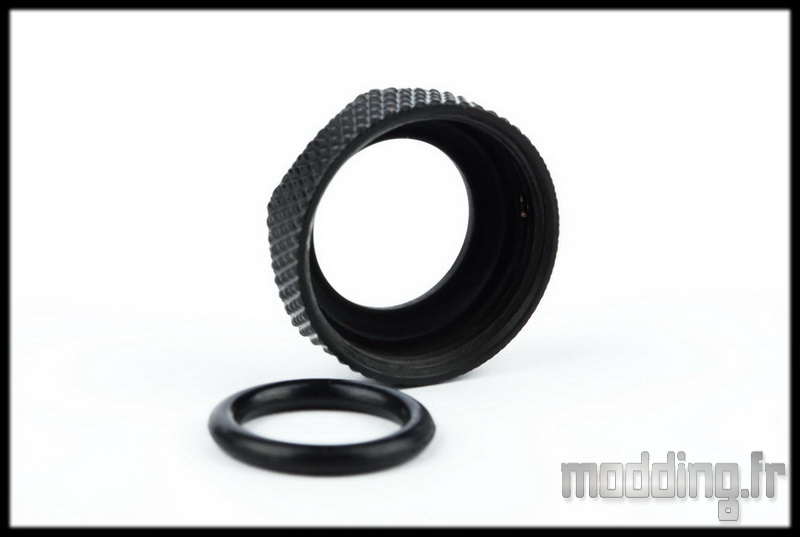

Alors que le second vient se loger au fond de la partie amovible.
La peinture noire est toujours présente sur ce type d’embout et on relève, là aussi, quelques petites imperfections…

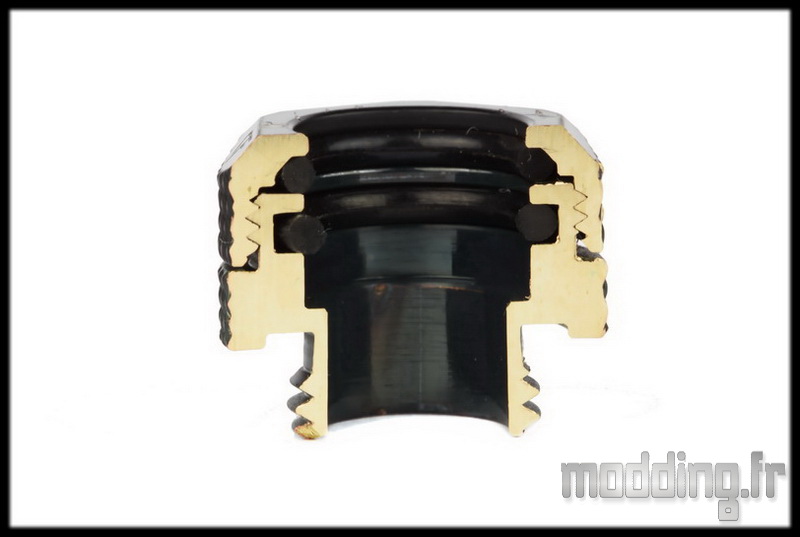

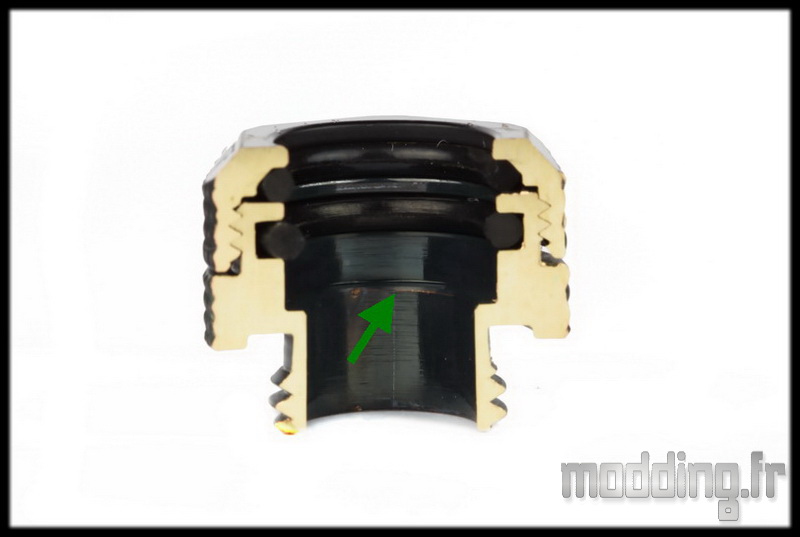

Rien de tel qu’une découpe dans le plan longitudinal pour découvrir le mécanisme.
Ici aussi c’est le laiton qui est à l’honneur comme toute la série Cool Force.

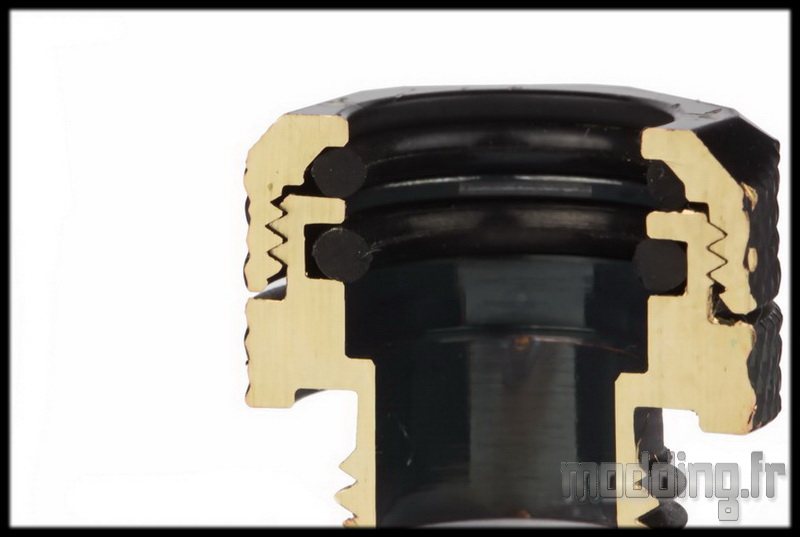

On visualise mieux l’emplacement des deux joints toriques au sein de la paroi interne.
On note un rebord interne qui limite l’enfoncement du tube rigide au sein de l’embout. Cela représente 9 mm de profondeur.
Le diamètre interne à la base est de 10 mm.
Deux joints toriques pour assurer l’absence de fuite avec un système de bague qui vient se visser sur la base pour exercer une légère compression du joint supérieur qui viendra, alors, s’appuyer plus efficacement sur la paroi externe du tube rigide.
Retrouvez toute la gamme Cool Force by Nanoxia chez Docmicro
