Embout à coiffe pour tuyau souple :
Nous commençons par le classique embout à coiffe pour tuyau souple.

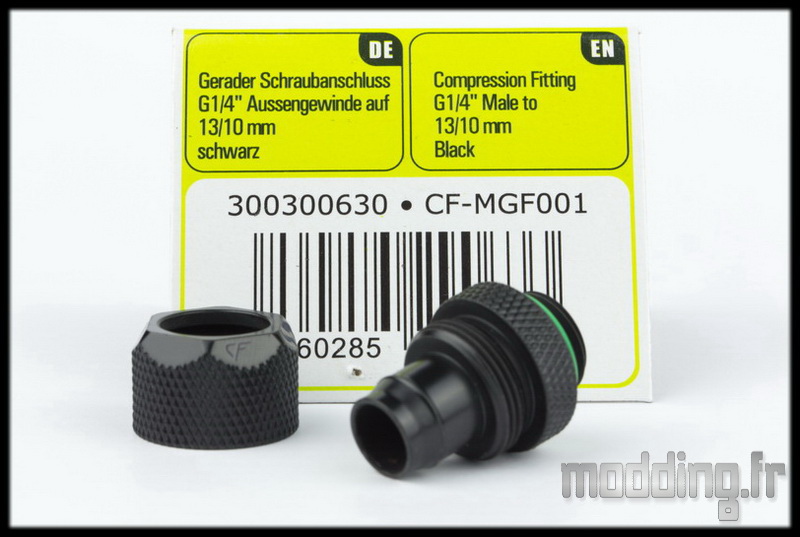

Chaque embout ou adaptateur est présenté dans un sachet plastique transparent qui est fermé par un carton plié en deux, le tout étant agrafé.
Sur le carton nous avons le logo Cool Force sur une des faces.
Sur l’autre face, nous avons le descriptif du produit en allemand et en anglais.
Pour l’instant les éléments sont tous de couleur noire.
Un autre point commun est la couleur du joint torique de la base : vert (couleur de Nanoxia par excellence).
Nanoxia propose deux types d’embout à coiffe :
- Tuyau souple 10/13 mm
- Tuyau souple 13/19 mm
Donc pas de possibilité d’adapter des tuyaux en 10/16 mm.
La peinture est d’aspect mat et nous avons un bon grip sur la surface permettant de bien serrer la coiffe à la main.

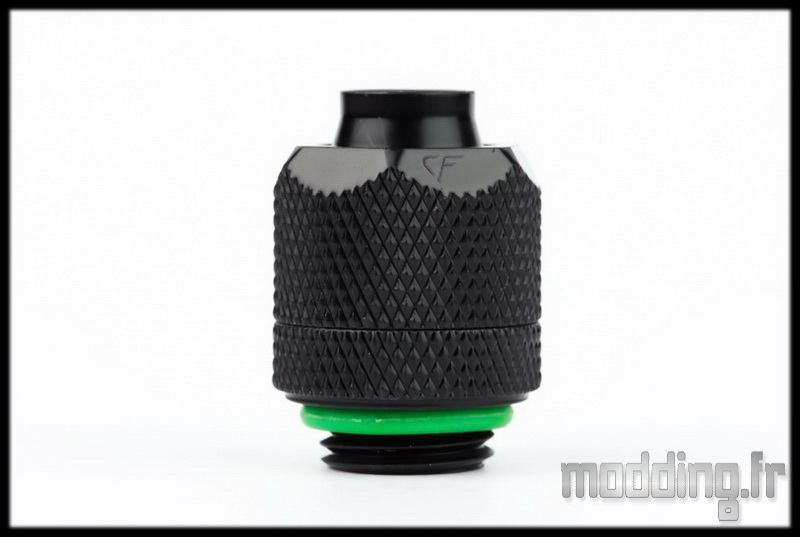

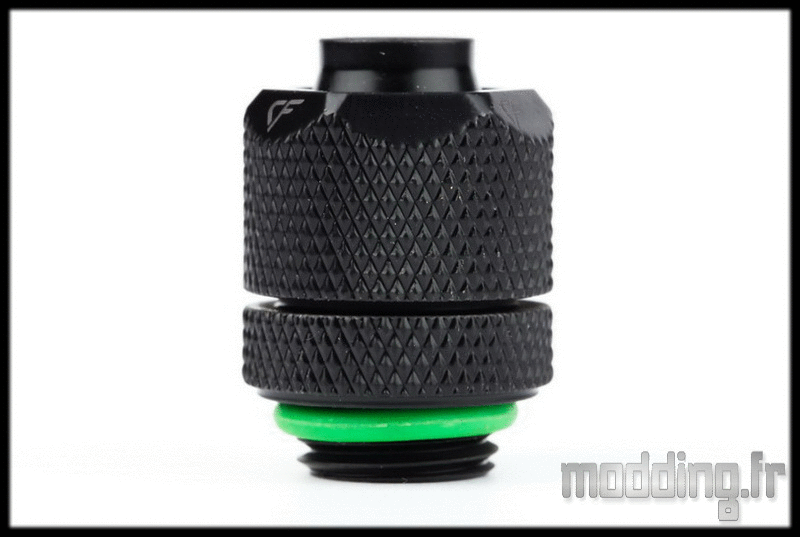

Le modèle 10/13 mm mesure 27.8 mm de hauteur pour un diamètre de 20 mm.

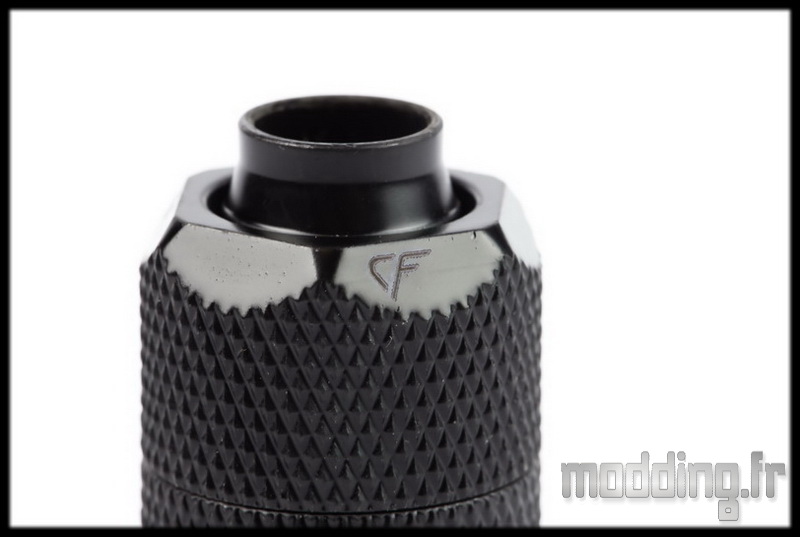

La coiffe est biseautée sur le bord supérieur.
Le logo CF de Cool Force est gravé au laser sur la surface du biseau.
La peinture, malgré quelques imperfections, est résistante (en dehors des assauts d’une pince de serrage).

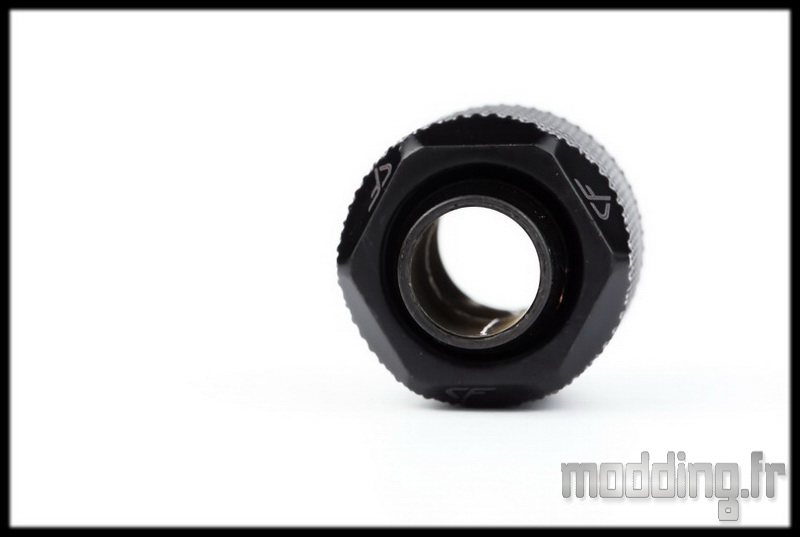

Les biseaux forment un hexagone sur la vue de dessus.
On retrouve la gravure du logo sur trois d’entre eux.

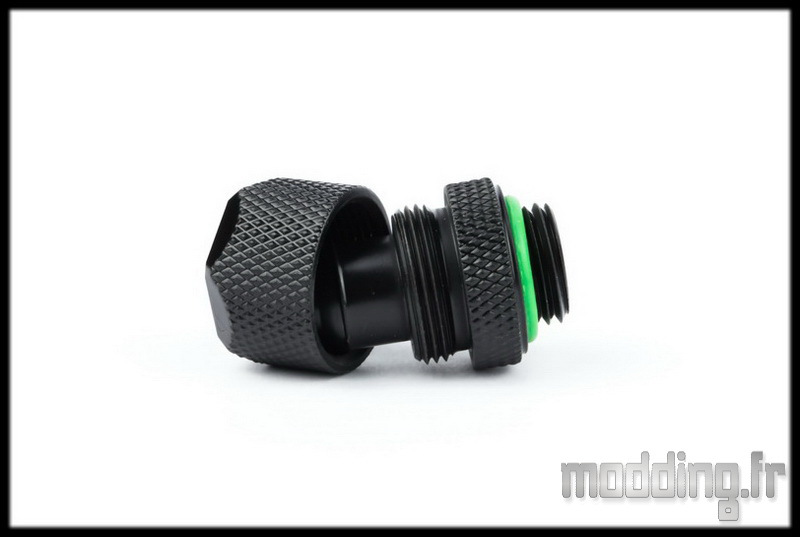

On note que la partie interne de l’embout dépasse de la coiffe. Ceci permet d’assurer une parfaite étanchéité et évite que le tuyau ne glisse hors de l’embout.
De part ce principe, il est alors impossible de serrer la coiffe jusqu’au contact de la base.
Nous pouvons ainsi mettre en place des tuyaux en 10/13 mm mais aussi en 3/8″ (9.5/12.7 mm).

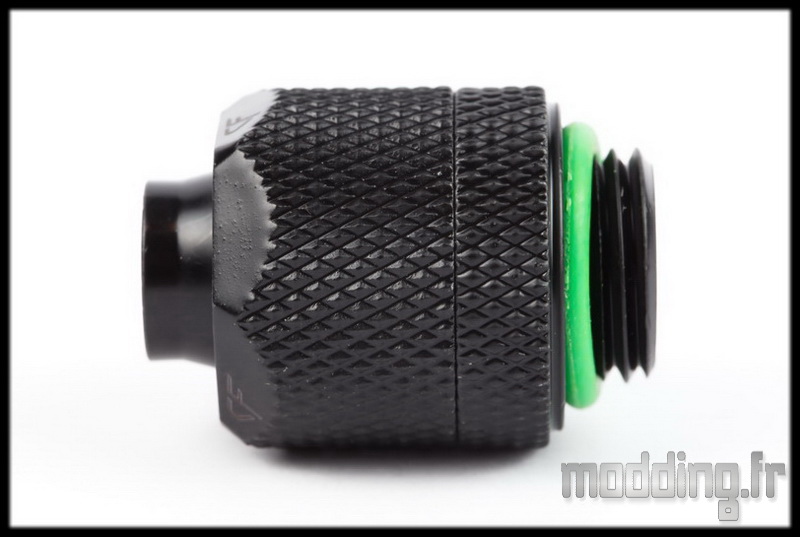

Le grip de la base mesure 5 mm de hauteur.
La coiffe mesure 13 mm.
La totalité de la surface de l’embout est recouverte de cette peinture noir mat.

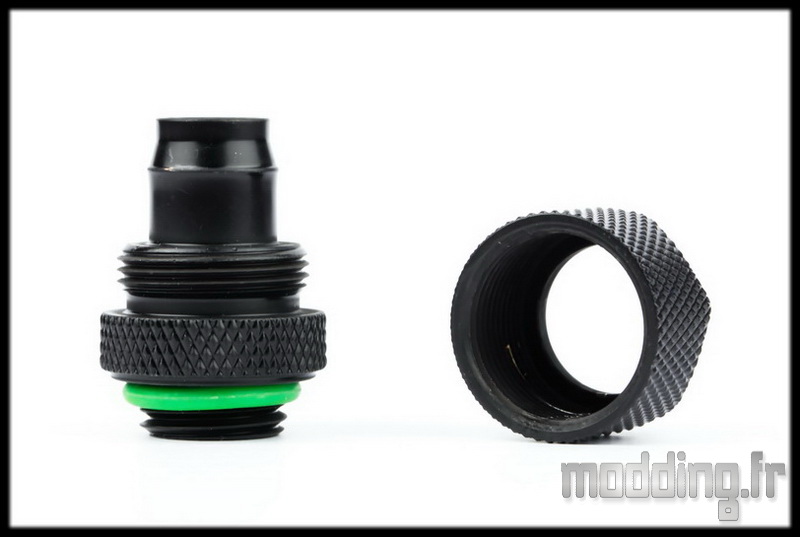

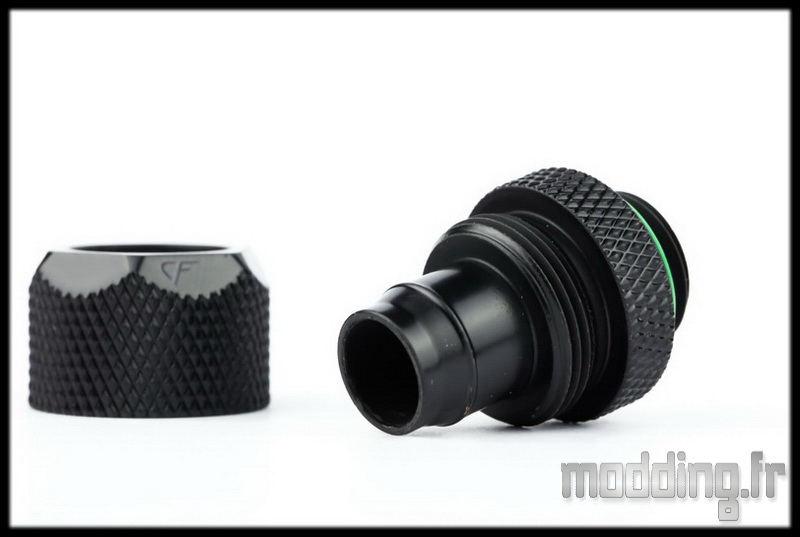

La forme de l’embout interne présente un anneau qui permet de parfaire l’étanchéité au moment du serrage de la coiffe.
Le tuyau est pris en charge par l’embout sur 11 mm.
Que ce soit au niveau de la base ou de la coiffe, un serrage manuel est amplement suffisant et même recommandé pour assurer l’absence de fuite.

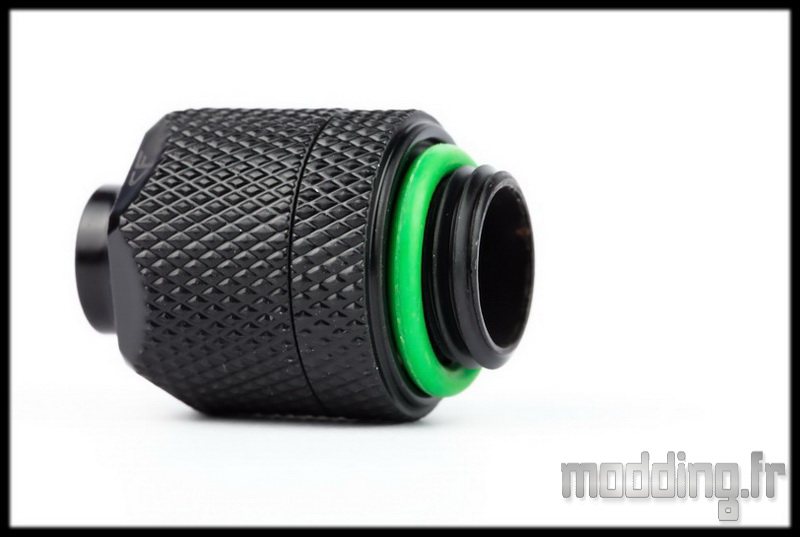

La base de l’embout est munie d’un pas de vis G1/4″.
Nous avons 5.8 mm de distance entre le filetage et cette base.
Le joint torique vert se cale pour la moitié de son épaisseur dans la gorge de la base.
Une épaisseur de 2 mm qui diminue de moitié lors du serrage de l’embout.
Chez modding.fr, on n’hésite pas à étudier le produit jusque dans ses entrailles!!!

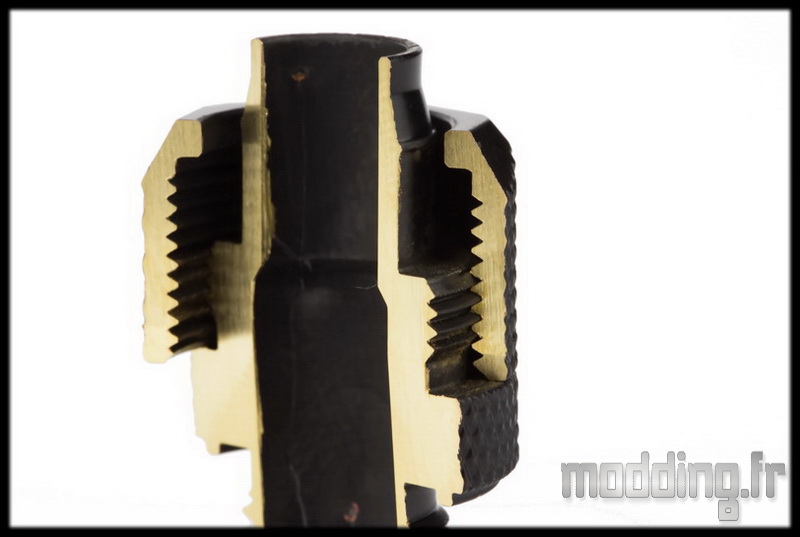

Nous avons pris la Dremel est coupé en deux, sur le sens de la hauteur, l’embout à coiffe…
Un plan de coupe en réalité “réelle”.
Les embouts et adaptateurs de la marque Cool Force sont tous en laiton.

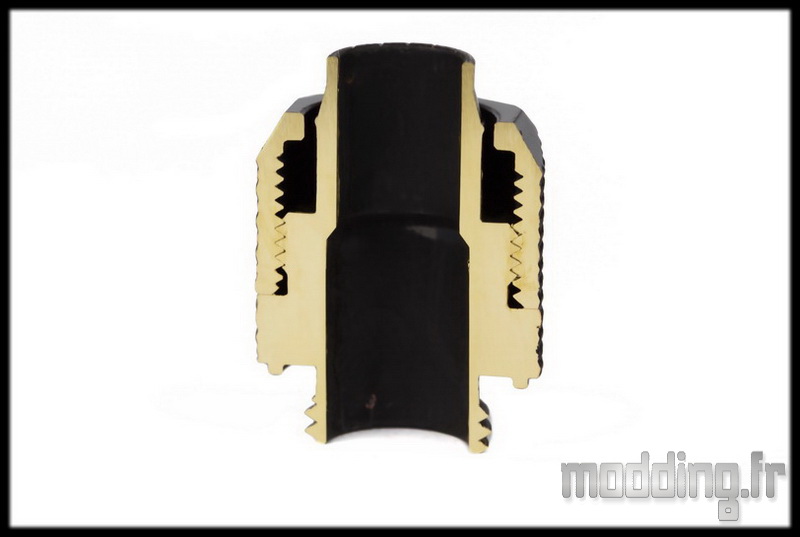

Cette vue nous permet de bien visualiser le point de serrage qui s’effectue sur la paroi du tuyau souple. L’espace est de l’ordre du demi millimetre! ce qui explique pourquoi on ne pourra pas serrer la coiffe jusqu’au bout.
Le diamètre interne à la base est de 10 mm et passe à 8.5 mm en sortie.
La paroi interne est aussi recouverte de peinture noire.
Les différents filetages ne présentent aucun défaut ce qui assure un serrage sans accroc.
