L’assemblage du puzzle :
Etant donné que le QUBE 500 est livré en pièces détachées, nous allons procéder à son assemblage sans pour autant intégrer notre configuration afin de mieux apprécier le volume interne ainsi que les différentes astuces que recèle le châssis.
Pour rappel, Cooler Master préconise d’installer la configuration au fur et à mesure que l’on assemble le boitier.
Toutefois, il demeure possible d’installer les composants une fois que le boitier est assemblé.
Le plateau de la carte mère est l’élément central du puzzle sur lequel viennent se fixer les pièces du QUBE 500.
On commence par le support d’alimentation.
La pièce prend la forme d’une large équerre. L’une des parois présente deux points de fixations dont l’un émerge de la structure en acier sous la forme d’un petit cylindre taraudé.
Cette forme cylindrique va permettre au support de prendre place sur l’un des trois niveaux que propose la zone du plateau de la carte mère accueillant ledit support.
On ajuste la position en hauteur en fonction de la profondeur du bloc pour ne pas gêner l’installation d’un ventilateur en partie basse de la façade ainsi que l’installation de la carte graphique (selon sa longueur).
A savoir que la position la plus haute peut aussi gêner l’installation d’un radiateur de Watercooling sur l’emplacement de ventilation supérieure du boitier.
On finalise la fixation du support en utilisant l’une des vis chromées UNC-6.32 du bundle.
On retrouve le point de fixation de forme cylindrique sur le bord opposé du support d’alimentation venant se loger sur des encoches identiques.
Cooler Master propose de sécuriser la fixation du support d’alimentation en insérant une seconde vis sur ce point de fixation taraudé.
Dans ce cas, on utilise l’unique vis à tête large du bundle.
On passe ensuite sur la fixation de la paroi arrière du boitier.
Le support d’alimentation étant positionné à l’avant du compartiment principal, Cooler Master met en place un câble afin de déporter la prise du bloc d’alimentation à l’arrière du châssis.
La prise déportée étant fixée sur le montant arrière du plateau de la carte mère, nous avons une ouverture sur la paroi arrière dont la forme correspond à ladite prise.
La plaque est positionnée contre le montant arrière du plateau de la carte mère.
Les points de fixation qui assurent l’assemblage de ces deux éléments sont clairement identifiés.
4 vis chromées UNC-6.32 sont nécessaires pour fixer les deux pièces entre elles.
On passe sur la mise en place de la paroi opposée, à savoir la façade du QUBE 500.
Auparavant, nous devons retirer la plaque trouée qui est installée sur cette paroi du châssis.
Il suffit de tirer la structure vers soi afin que les 4 plots habillés d’un manchon en caoutchouc se libèrent de leur emprise sur cette paroi.
On positionne la plaque contre le montant antérieur du plateau de la carte mère.
Tout comme sur l’arrière du boitier, les points de fixation sont clairement identifiés afin d’assembler ces deux éléments.
On utilise les mêmes vis chromées UNC-6.32.
On constate que Cooler Master permet toujours d’accéder à la fixation du support d’alimentation, et ce sur les trois niveaux.
Il n’est donc pas nécessaire de retirer la façade si nous voulons réajuster la position en hauteur du bloc d’alimentation.
Afin de sécuriser, un cran de plus, l’assemblage de la paroi arrière et de la paroi avant du châssis sur le plateau de la carte mère, Cooler Master réalise d’autres points de fixation positionnés aux quatre coins dudit plateau.
Sans que cela soit indispensable, la marque préconise leur utilisation pour peu que nous ayons à déplacer le boitier par la suite.
De notre côté, on conseille d’installer ces vis supplémentaires, car cela renforce d’autant la rigidité structurelle de l’ensemble du châssis.
La façade prenant en charge le panneau des connectiques, nous glissons les différents câbles dans l’ouverture du plateau de la carte mère par laquelle passe le câble secteur.
La base du châssis arbore sur son bord arrière trois extensions revenant à 180° afin d’afficher un profil en “U”.
Ces profils viennent se loger dans les ouvertures pratiquées sur le bord inférieur du plateau de la carte mère.
On positionne ainsi la base du châssis au niveau dudit plateau avant de…
… Fixer les coins du bord opposé de cette base au niveau de la paroi arrière et…
… De la façade par une vis chromée UNC-6.32.
On en profite pour mettre en place les pieds du QUBE 500, l’extrémité arrondie orientée vers l’intérieur.
Pas besoin de vis, la structure en plastique des pieds présente deux clips qui vont s’insérer dans les petites ouvertures rectangulaires.
On remarque que l’on retrouve le même type de points de fixation sur la paroi avant du châssis ainsi que sur la paroi supérieure.
Il ne s’agit pas d’une simple coïncidence, mais bel et bien d’une possibilité de déplacer les pieds sur ces autres emplacements afin de présenter ou d’orienter le QUBE 500 de différentes manières comme nous le verrons dans la rubrique “Modularité”.
Nous retrouvons des ouvertures similaires sur le bord supérieur du plateau de la carte mère.
Ouvertures dans lesquelles viennent prendre place les profils en “U” du bord arrière de la paroi supérieure du châssis.
Et de la même manière que pour la base du châssis, on finalise l’assemblage du Top avec deux vis chromées UNC-6.32 au niveau des coins du bord opposé qui se fixent sur la façade et la paroi arrière.
On passe sur les portes du QUBE 500 et dans un premier temps sur la porte controlatérale.
Son bord inferieur arbore un profil en “U” qui vient s’appuyer…
… Sur le bord externe du repli à 180° du plateau de la carte mère.
A noter que ce repli constitue l’espace des coulisses du QUBE 500.

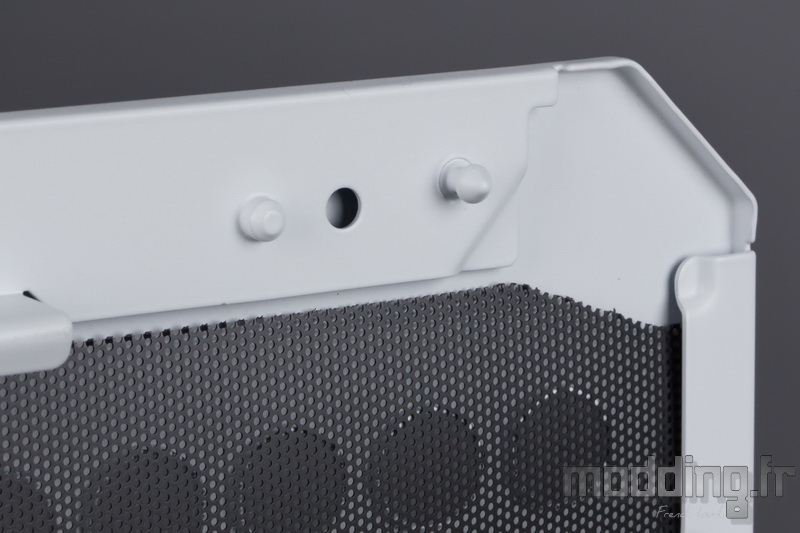

Son bord supérieur présente deux plots de centrage associés à deux plots sphériques.
Ces derniers viennent s’insérer en force dans leur logement en plastique afin d’assurer la fermeture de la porte controlatérale, et ce, sans vis apparentes à l’extérieur du QUBE 500.
Entre les plots sphériques, Cooler Master réalise une large excroissance comportant deux orifices taraudés.
La paroi supérieure du châssis présente deux orifices qui viennent se superposer à ces orifices taraudés.
Pour peu que l’on soit amené à transporter le QUBE 500 lors d’une Lan party, Cooler Master nous propose de complètement sécuriser la fermeture de la porte controlatérale en utilisant deux vis chromées UNC-6.32.
Nous reprenons les mêmes ingrédients pour la porte principale.
Elle se compose d’un panneau en verre trempé de 4 mm d’épaisseur sur lequel nous avons une première structure en acier, dotée d’un profil en “U”, fixée sur le bord inférieur du verre.
Ce profil vient s’appuyer sur le bord arrondi de la base du châssis.
Une seconde structure en acier prend place sur le bord supérieur de cette vitre.
Elle arbore les plots de centrage ainsi que les plots sphériques.
Ces plots vont s’insérer en force dans leur logement en plastique afin d’assurer la fermeture de la porte principale.
Toujours dans l’optique de sécuriser le transport du QUBE 500 lors d’une Lan Party, la baguette supérieure de la vitre comporte aussi cette excroissance dotée de deux orifices taraudés.
La façade tout comme la paroi supérieure du châssis sont habillées d’une plaque en acier coloré.
Leur fixation est assurée par des plots cylindriques repartis aux quatre coins et habillés d’un manchon en caoutchouc.
L’extrémité de ce manchon présente une surépaisseur qui lui permet de s’insérer en force dans l’orifice de frome ronde de la paroi du châssis qui lui est dédié.
Ce système assure ainsi la fixation (ainsi que le retrait) de l’enjoliveur sur ces deux parois du châssis sans avoir à utiliser un quelconque outil.
Tout comme pour les portes latérales du QUBE 500, Cooler Master propose aussi de complètement sécuriser la fixation de ces plaques colorées avec des vis.
En effet, on peut remarquer la présence d’un orifice taraudé positionné sur chaque montant.
Un orifice qui se superpose au trou présent sur les parois du châssis.
On insère ensuite les 2 vis chromées UNC-6.32 pour finaliser la fixation de la plaque.
Cela concerne surtout l’enjoliveur de la façade, car nous aurons besoin de retirer l’enjoliveur de la paroi supérieure si nous voulons complètement sécuriser la fermeture des portes latérales.
Comme évoqué en introduction, le QUBE 500 se décline en noir, blanc ou dans une édition “Macaron”.
Cette dernière version reprend le châssis de la version blanche si ce n’est que Cooler Master fournit trois jeux de plaques venant habiller la paroi supérieure et la paroi antérieure dudit châssis.
Nous avons ainsi un QUBE 500 “menthe”.
Un QUBE 500 “rose”.
Ou un QUBE 500 “crème”.
Bien sûr, nous pouvons panacher les différentes plaques…
On ne saurait en connaitre la raison, mais Cooler Master ne fournit qu’une seule couleur de poignée en plus de celle déjà présente sur le boitier.
