L’extérieur :
Voici le View 71TG, TG afin de traduire la présence des 4 panneaux en verre trempé (Tempered Glass). On note d’ailleurs que ces vitres ne sont pas fixées contre la structure du châssis mais restent à distance de par l’utilisation d’entretoises, ceci afin de ne pas completement brider le flux d’air.
Elles ont toutes une épaisseur de 5 mm.
Il en impose !!!
Le View 71TG reste dans la lignée des boîtiers Thermaltake même si l’habillage diffère, la forme reste quelque peu classique avec cependant la présence de coins biseautés pour casser le coté “carré”…
Il mesure 274 mm de large sur 577 mm de profondeur avec une hauteur de 592 mm.
Constitué de verre… d’acier et plastique, le View 71TG accuse un poids total de 18.9 kg !!!
Il va falloir plier les genoux si vous ne voulez pas attraper un lumbago.
Sur la façade du View 71TG, nous avons un premier panneau en verre trempé qui recouvre justement la totalité de cette façade.
D’un aspect légèrement teinté gris, on aperçoit au travers du verre, dans la partie basse du boitier, le logo de la marque Thermaltake inscrit en lettres blanches.
En début de page, nous avons spécifié la présence de coins biseautés au niveau du carénage du boitier, la vitre reprend la découpe du biseau tout en présentant des angles arrondis et un bord poli.
Afin de donner un petit effet de style le coin opposé du boitier ne présente pas le même type de biseau sur trois axes. Du coup la vitre suit aussi cet angle droit.
Au travers du panneau, on aperçoit la grille de ventilation antérieure du View 71TG et on distingue même un premier ventilateur.
La façade, à proprement dit, est en plastique dotée de 4 entretoises faisant partie intégrante de la structure et sur lesquelles vient se fixer la vitre avec l’aide de 4 vis à main.
On note aussi un léger décroché de cette façade qui augmente ainsi la distance avec le verre et optimise l’entrée d’air à ce niveau qui correspond à l’emplacement de la grille de ventilation.
Le coin diamétralement opposé au coin inférieur et donc dans la partie haute de la façade, présente le même aspect biseauté sur trois axes. Il intègre le bouton Power du boitier tout en étant équipé d’un liseré translucide qui laisse passer le rétroéclairage blanc de la Led Power.
Le panneau de verre retranscrit aussi le biseau.
On note une belle finition tant au niveau du verre et de son bord poli qu’au niveau de l’assemblage des différentes parties du carénage du View 71TG.
La jonction entre la façade et le top du boitier intègre la connectique frontale avec de gauche à droite :
- Bouton Reset
- Prise Casque
- Prise Micro
- Deux ports USB 2.0
- Deux ports USB 3.0
- Led activité disque
Thermaltake rajoute des capuchons en caoutchouc spécifiques à chacune des prises afin de les préserver de la poussière. La petite attention qui fait plaisir et qui permet de dissimuler la couleur bleue des ports USB 3.0.
Le second panneau en verre trempé remplace la porte latérale principale.
Nous avons ainsi une vue totale sur l’aménagement interne du View 71TG… Oups ! on note l’absence d’un cache alimentation…
Le panneau est fixé à l’avant par deux vis à main d’un diamètre plus large que les vis fixant le panneau de la façade.
On note que la surface du verre couvre même les bords des carénages du boitier.
A l’arrière le panneau est doté de deux charnières en acier !
Un très bon point car cela permet d’ouvrir les portes latérales sans avoir à les démonter totalement.
Alors bien sûr cela implique d’avoir de la place sur les cotés pour ouvrir les portes mais au moins cela minimise les risques de briser le verre.
Les 4 angles de la vitre sont dotés d’un biseau pour se caler aux lignes du carénage du View 71TG.
Dans sa partie basse, le verre recouvre une moitié de la hauteur des pieds. Ces derniers surélèvent le boitier de 40 mm.
Dans sa partie haute, le verre vient à fleur du décroché du Top (identique à la façade) afin d’optimiser la sortie d’air provenant de l’interieur du châssis.
La porte controlatérale laisse sa place au troisième panneau en verre trempé.
On retrouve les mêmes éléments que la porte principale : coins biseautés, vis à main à l’avant et charnières à l’arrière.
L’aspect teinté étant du même acabit que les autres verres …. Il nous faut alors prêter une attention toute particulière au rangement des câbles… surtout si ils ne sont pas noirs…
Voire même habiller les éventuels disques durs qui peuvent prendre place à ce niveau.
L’arrière du View 71TG reprend la disposition classique des éléments mais avec une petite variante…
On retrouve l’emplacement de l’alimentation dans la partie basse.

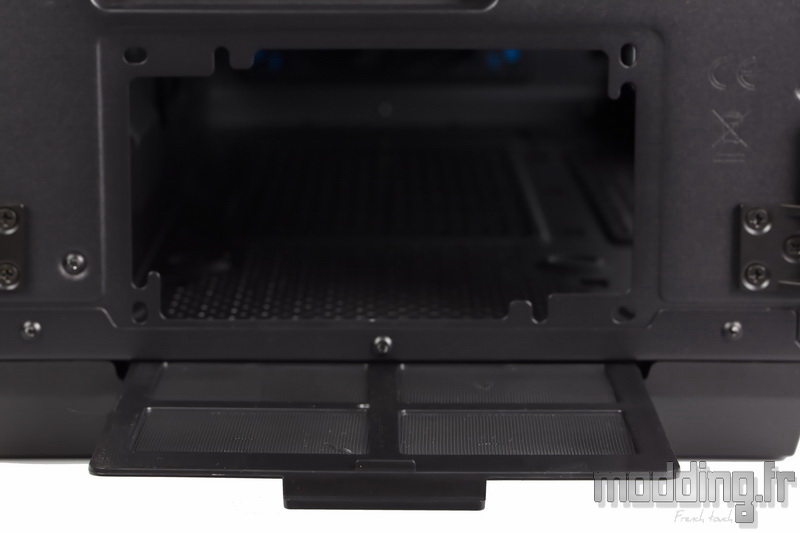

Emplacement accompagné par son tiroir filtre accessible par l’arrière.
Le concept est pas mal mais quand il va falloir bouger le bestiau …

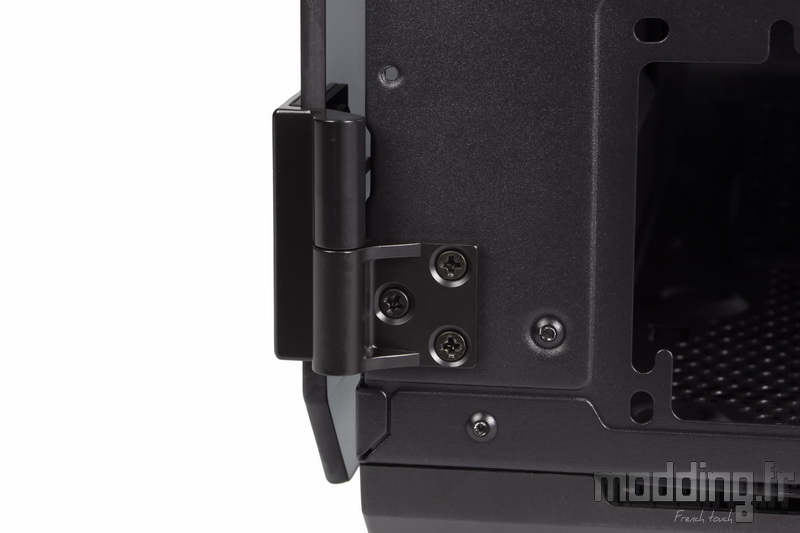

Sur les bords, nous retrouvons les différentes charnières des portes latérales. Vu le poids de ces dernières, Thermaltake assure la fixation de ses charnières sur trois points.

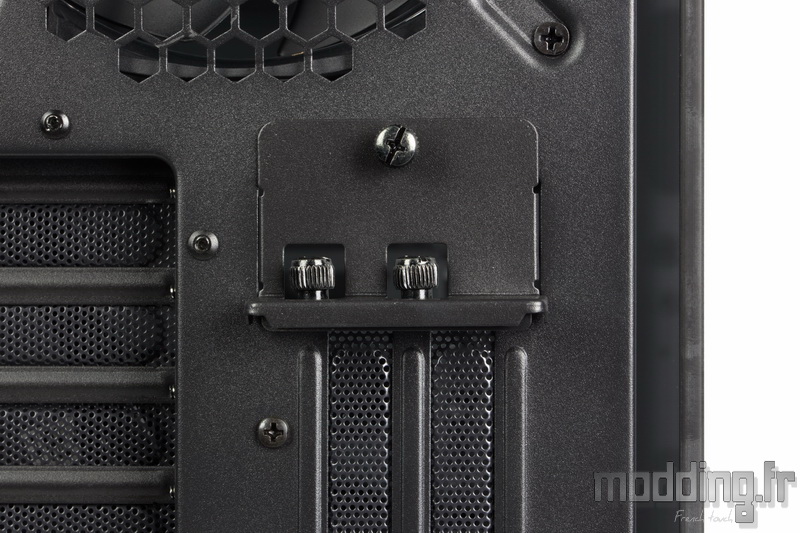

Au dessus, nous avons 8 équerres PCI ajourées de type Mesh… + deux autres en position verticale sur le coté (la petite variante…).
Nous allons donc pouvoir placer notre carte graphique en position verticale afin d’apprécier sa face ventilée.
Autant la fixation des cartes sur les 8 équerres horizontales se fait en interne autant à ce niveau on passe sur une fixation externe.
En haut, on retrouve l’emplacement de l’I/O Shield ainsi que celui d’un ventilateur en 120 mm ou 140 mm.

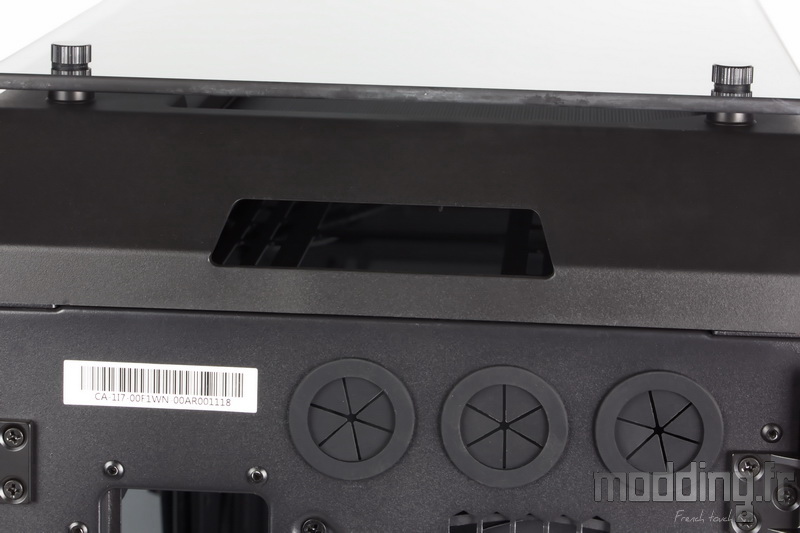

On note aussi la présence de 3 rondelles en caoutchouc faisant office de passe-cloison pour éventuellement fixer un radiateur Watercooling à l’extérieur du boitier…. Franchement vu la place à l’interieur… Vestige des séries Suppressor ???
Sur le bord arrière du Top du boitier, nous avons une ouverture qui facilite la désolidarisation du Top par rapport au châssis.

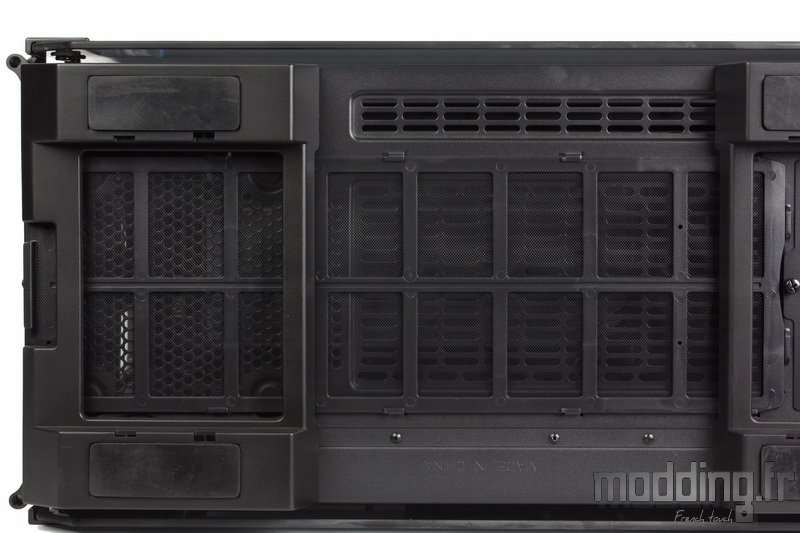

La base du View 71TG révèle que les pieds sont reliés entre eux, deux par deux, par des longerons en plastique.
On retrouve le filtre de l’emplacement de l’alimentation. Un filtre doté d’une armature en plastique et guidé par un système de rail.
En fait le filtre occupe les 4/5ème de la profondeur du boitier, se glissant sous la structure des pieds.
De ce fait, le filtre se charge de la grille du bloc d’alimentation…

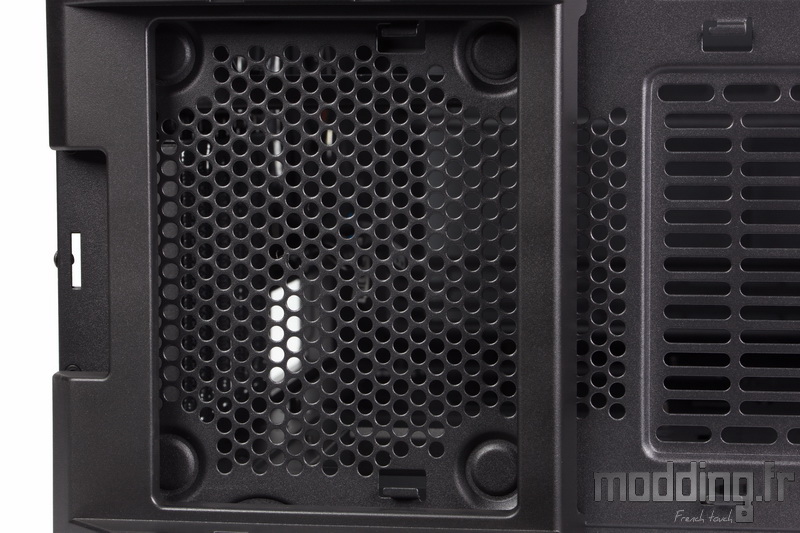

…. Ainsi que de l’emplacement pour deux ventilateurs en 120 mm.
On note à ce niveau la présence d’une seconde grille plus étroite qui assure un apport supplémentaire d’air extérieur en mode exclusivement passif.
A l’avant du filtre nous avons une petite trappe fixée par une vis à main …???
Une fois ouverte, nous tombons sur l’avant du châssis…. Où veut en venir Thermaltake ?
En fait la marque optimise la notion du Watercooling et propose une petite trappe sous le châssis afin de faire coïncider le point de vidange de notre circuit à ce niveau. Ainsi il est placé au plus bas du boitier ce qui optimise la vidange.
Bien sûr, il faut poser le boitier sur une table quelconque mais on remarque que la profondeur des pieds avant permet justement d’avancer le boitier sur le bord de ladite table permettant d’accéder à cette trappe tout en sachant que le View 71TG repose toujours sur ses 4 pieds.
Un petit détail qui fait plaisir !
Au passage, on note que la façade descend jusqu’au niveau des pieds. Son bord inférieur présente une ouverture qui facilite sa désolidarisation par rapport au châssis.

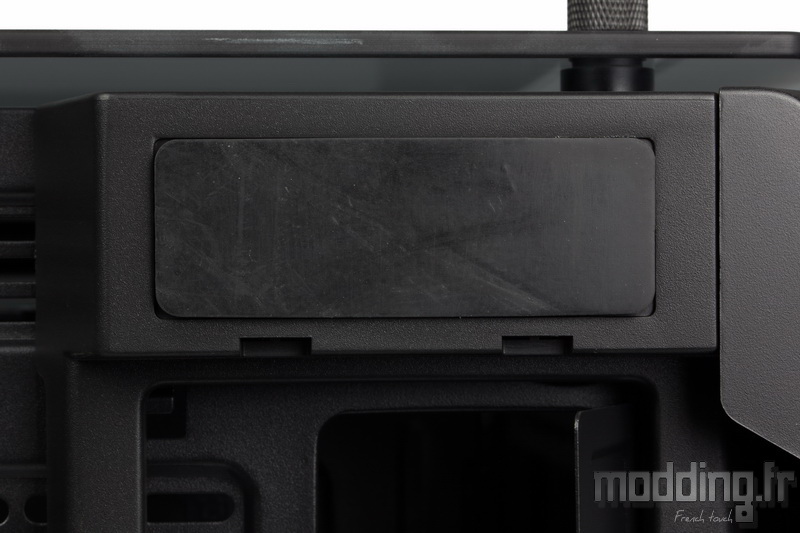

Les 4 pieds sont équipés de larges patins en caoutchouc.
Le quatrième et dernier panneau en verre trempé prend place au-dessus du Top du View 71TG.
A l’instar de la façade, il est fixé par 4 vis à main et repose sur des entretoises faisant partie de la structure en plastique du carénage haut du boitier.
La vitre vient recouvrir en partie le bord supérieur de la façade, s’arrêtant juste quelques millimètres avant la connectique du View 71TG.
