Montage :

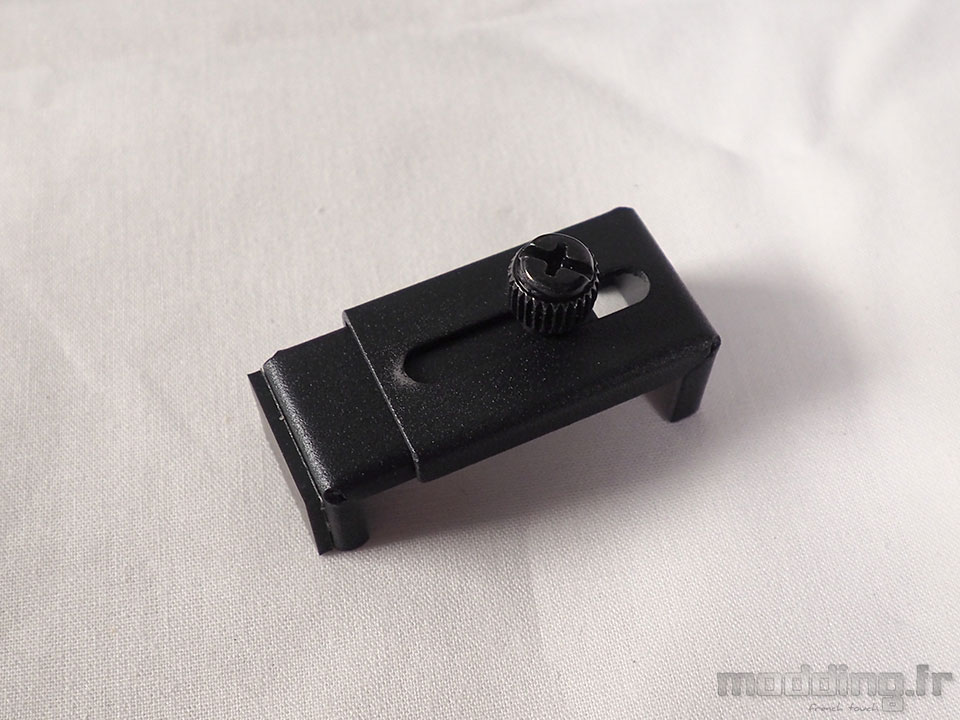

Commençons par monter le pied. On dispose le patin en caoutchouc en dessous.
Puis on présente la seconde partie, qu’on sécurise à l’aide d’une vis à main, permettant d’ajuster la hauteur du pied.

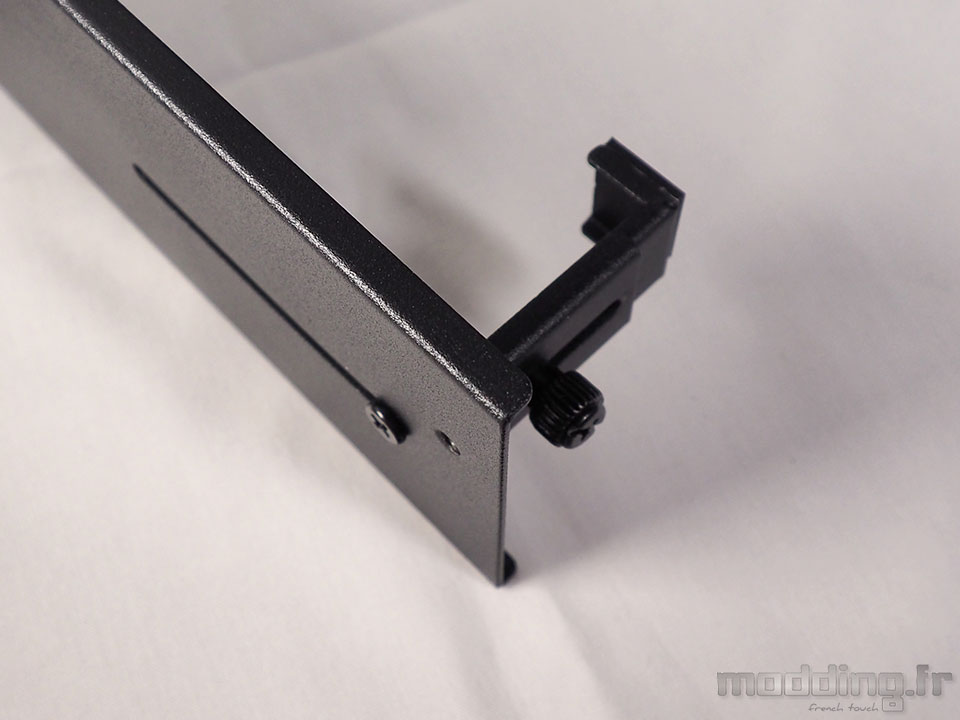

Puis on monte le pied sous le support. Ici pas de vis à main, puisqu’elle gênerait le montage de la carte graphique.

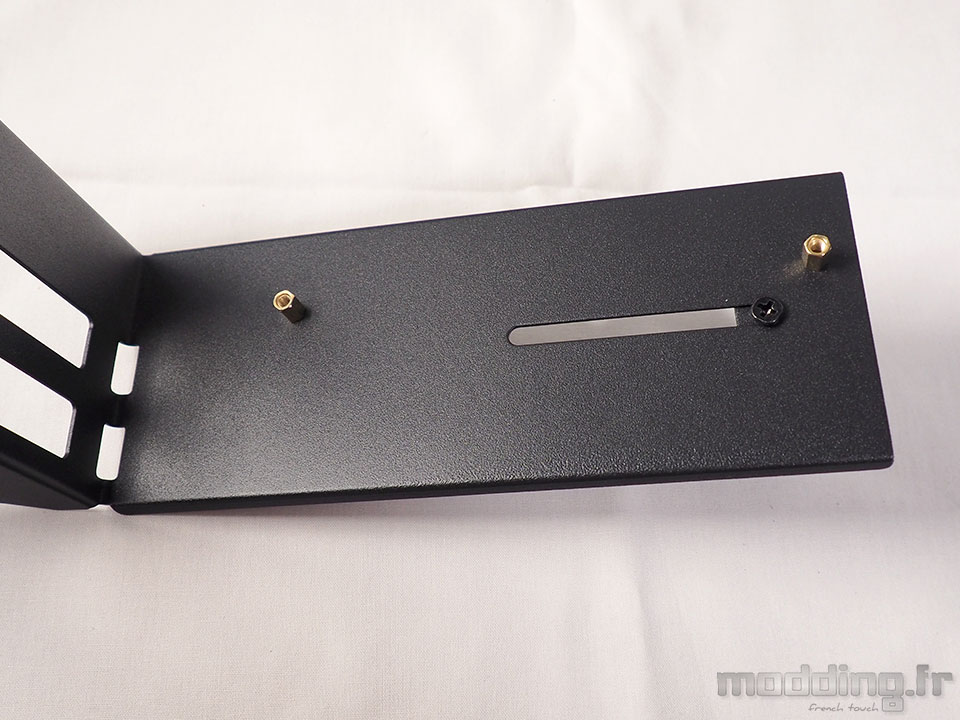

On dispose ensuite les deux entretoises.
Puis le PCB du riser qu’on sécurise sur les entretoises.

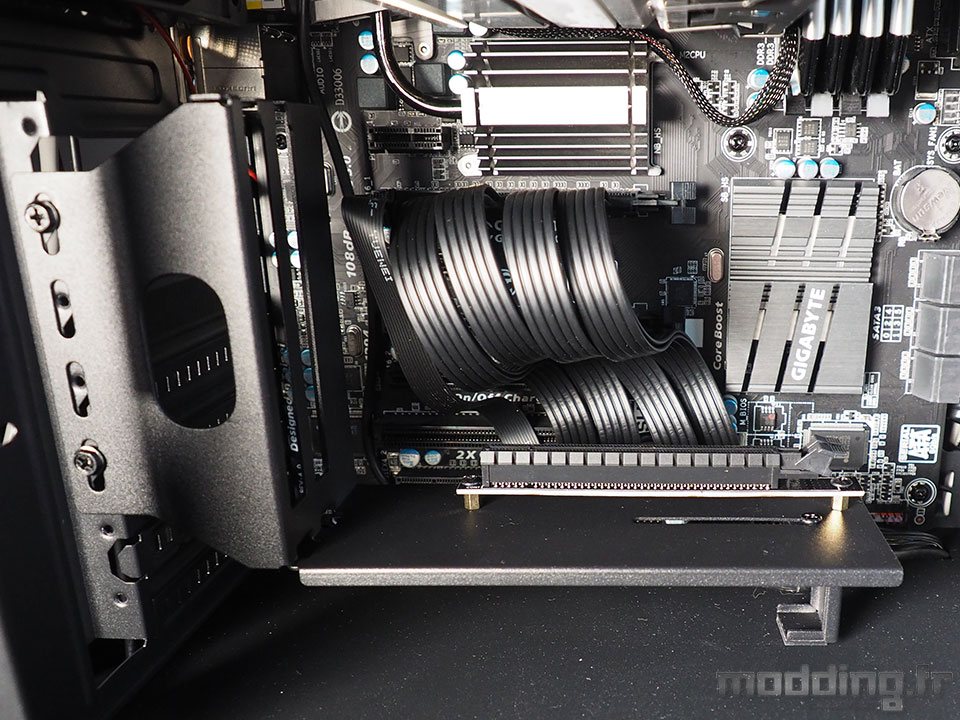

Et on peut ensuite procéder au montage dans le boitier. La longueur du riser est généreuse, mais il est suffisamment souple pour le ranger derrière la carte graphique. On se rend bien compte du décalage qui est mis en place. Néanmoins, je vous conseille de monter la carte sur le support, puis de monter le support. Attention à la hauteur du pied, surtout vis-à-vis du ventirad. J’ai personnellement retiré le pied, puisque je n’ai que 7 slots et une carte assez large.

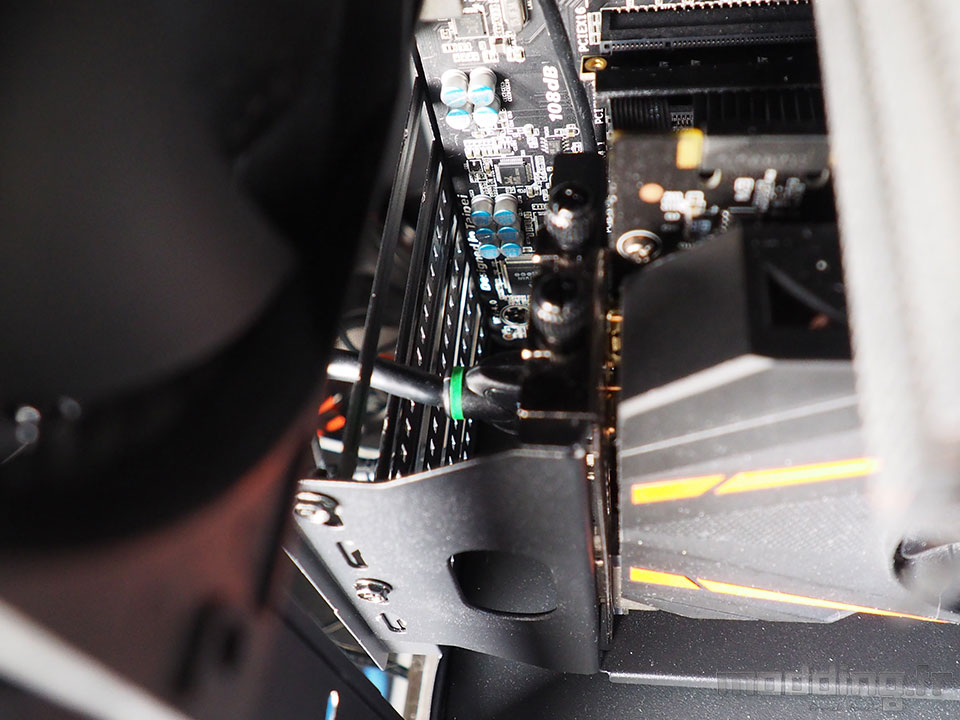

Le connecteur HDMI ou DisplayPort peut être passé à travers les équerres, ou l’ouverture sur le support. Un connecteur VGA ou DVI ne passera pas à cause de sa taille. On a un bon 4 cm de débattement pour les câbles. La carte se retrouve dans le plan des équerres PCI, donc relativement éloigné de la fenêtre.

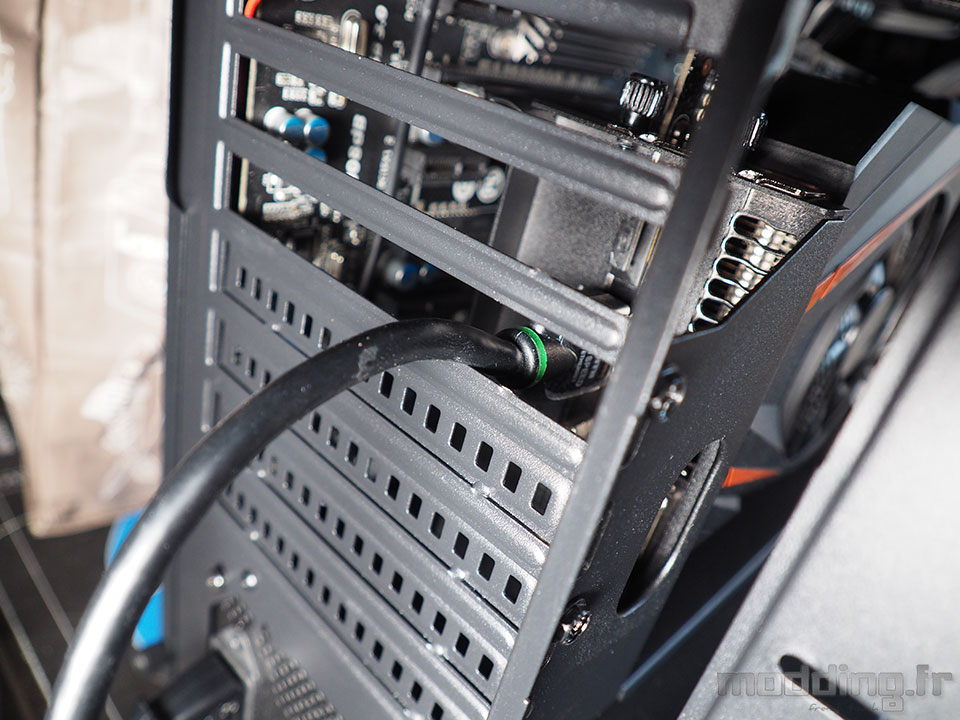

Pas de soucis avec mon câble HDMI Amazon utilisé en temps normal.
