Les caractéristiques :

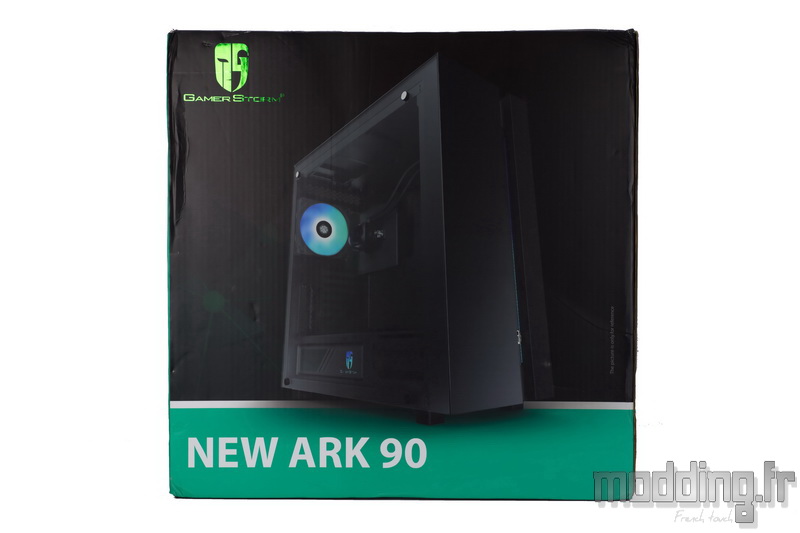

La montée en gamme se traduit dès l’emballage avec un carton imprimé doté d’un fond noir et d’une bande verte.
Se dévoile alors une photo du NEW ARK 90 sortant ainsi de l’ombre.
Vu de 3/4 en contre-plongée, le boitier ne montre qu’une partie de ses aspects et on devine tout juste, à travers le panneau en verre trempé, la présence du Captain 280EX RGB.
Le logo Gamer Storm doté d’un aspect métallisé de couleur verte, prend place dans le coin supérieur gauche. le nom du modèle se positionne juste sous le boitier.

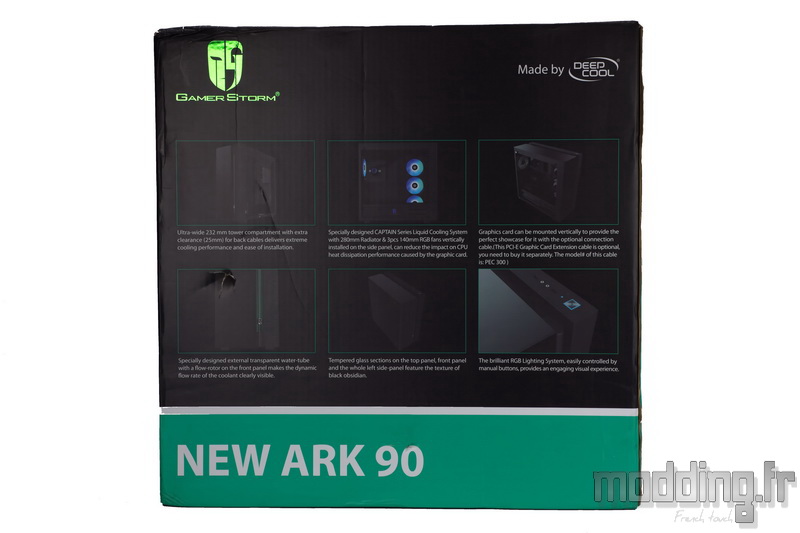

Au dos du carton, nous avons 6 autres photos (ou du moins modélisation 3D) nous dévoilant plus de détails du boitier.
La description reste dans la langue de Shakespeare.

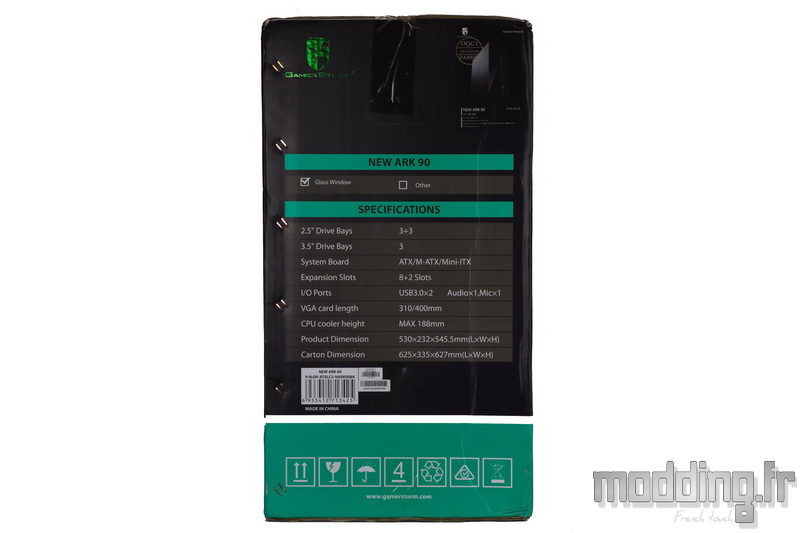

Sur le coté prend place le tableau des principales spécifications.
Etrangement la notion du format E-ATX n’apparaît point… !!!
La protection du NEW ARK 90 est conséquente !!
Nous avons droit à deux épaisses cales en mousse expansée. Qui plus est, elles sont renforcées par des profils équerre en carton condensé.
Une enveloppe en plastique transparent met le boitier à l’abri de la poussière.
Vu son poids supérieur à 14 kg… DeepCool a la sympathique idée d’intégrer une sangle entourant le boitier ce qui permet de faciliter son extraction.
Les panneaux en verre trempé ont droit à leur protection spécifique par l’utilisation d’un film statique.
Le bundle est rangé dans deux petites boites en carton qui prennent position dans les tiroirs de la cage HDD (avec ce que cela implique pour y accéder…. vous comprendrez mieux nos dires par la suite).

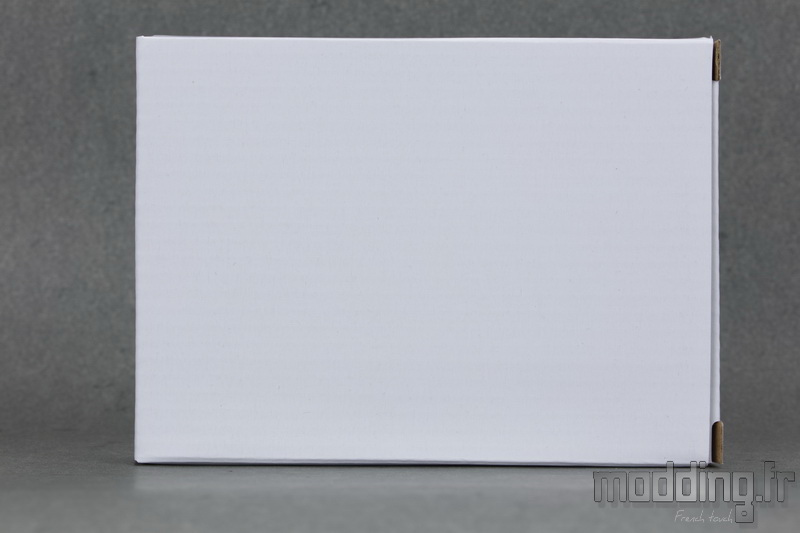

Nous avons une première boite blanche qui contient le bundle spécifique au boitier.

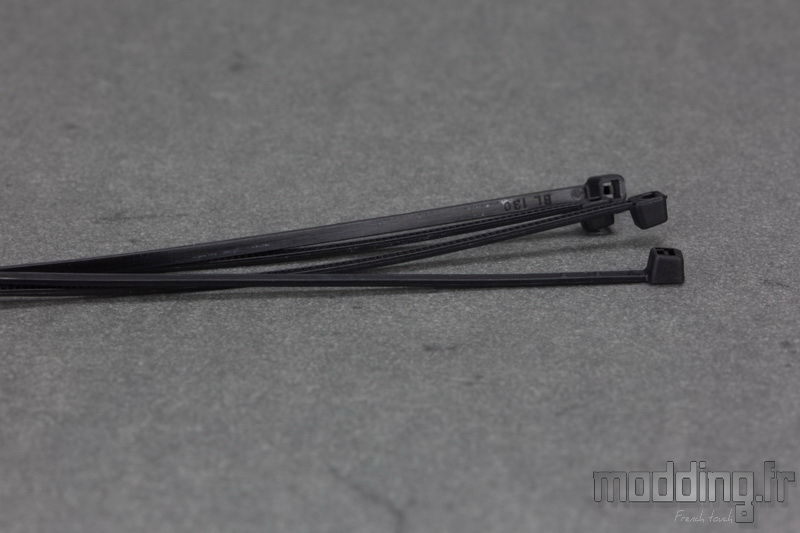

On y trouve 4 malheureux petits colliers Serflex….
Cependant DeepCool fournit 3 bandes Velcro qui sont déjà occupées à fixer les câbles du boitier.

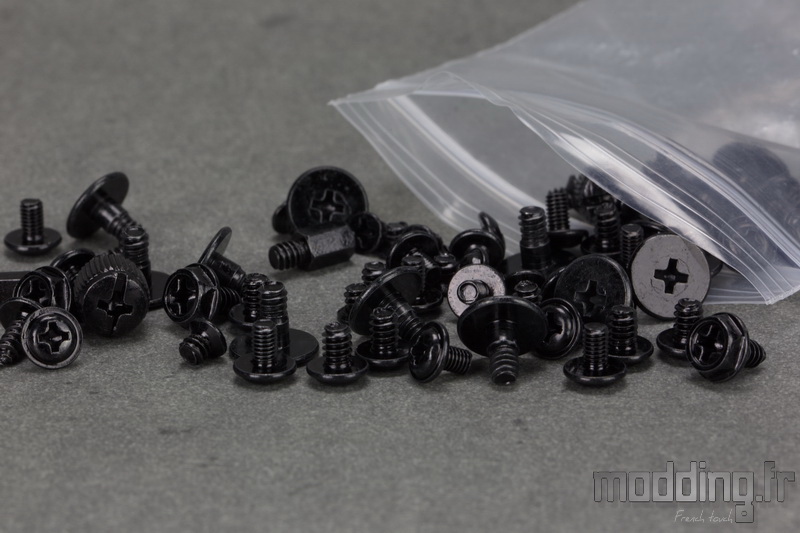

L’ensemble de la visserie nécessaire au montage de la config est rangé en vrac dans un unique sachet zippé.

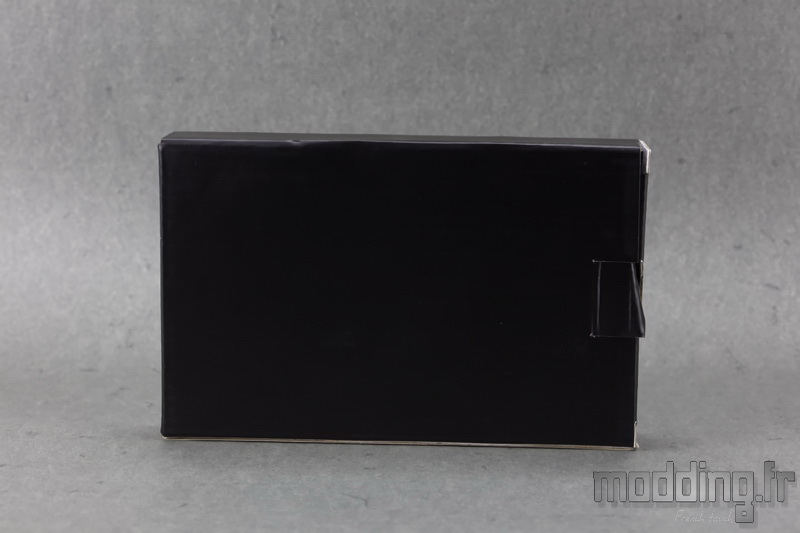

La seconde boite de couleur noire contient….
… Le manuel d’utilisation du NEW ARK 90 sous la forme d’un petit livret.

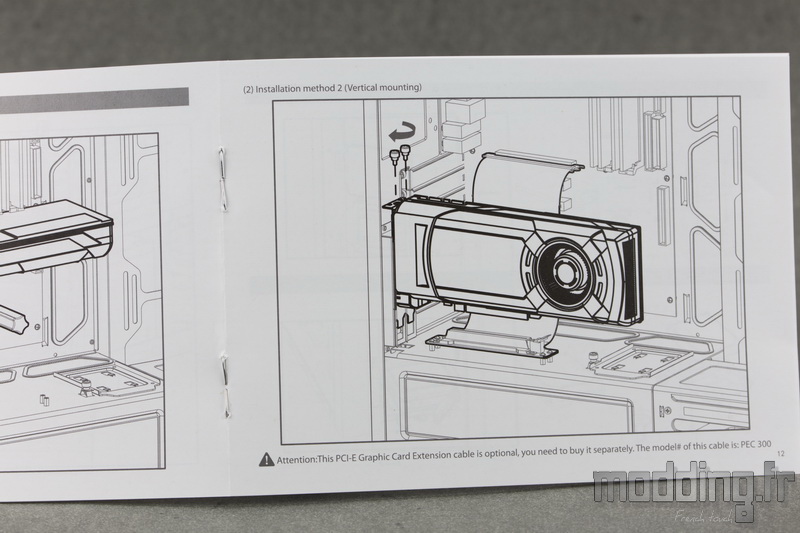

Point de blabla en anglais… l’essentiel est retranscrit sous forme de schémas très explicites.
Une première partie concerne le montage de la config dans le boitier alors que la seconde partie dévoile les différentes étapes quant au montage du Captain 280EX RGB.

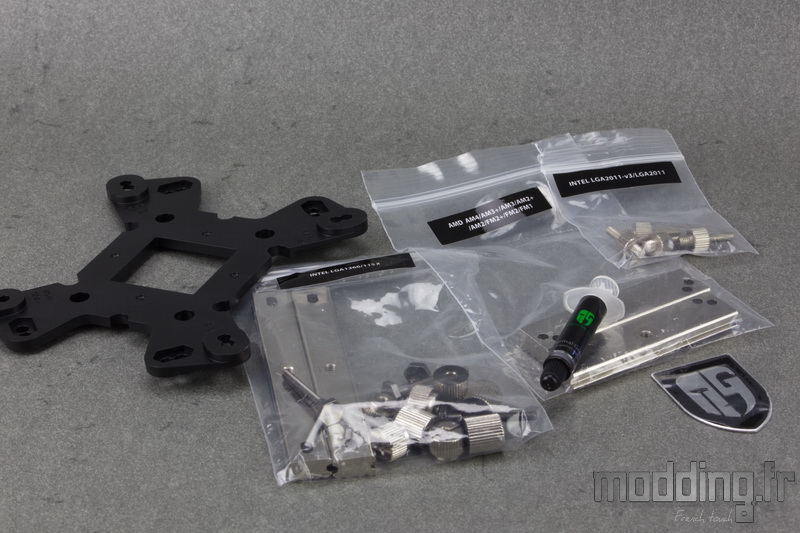

Nous avons aussi tous les accessoires nécessaire pour la mise en place de l’AIO sur la carte mère.
DeepCool fournit la seringue de pâte thermique ainsi qu’une petit écusson adhésif reprenant le logo Gamer Storm.
Le Captain 280EX RGB est compatible avec les Sockets AMD (AM4/AM3 (+)/AM2 (+)/FM2 (+) et FM1) et les Sockets Intel (115x/1366/20xx).
Les spécifications :
Matériau |
Acier (SGCC), Plastique (ABS) et verre trempé |
Façade |
Pleine |
Couleur extérieure |
Noir |
Couleur intérieure |
Noir |
Porte vitrée |
Oui (panneau en verre trempé) |
Dimensions (L x P x H) |
232 x 530 x 545.5 |
Poids |
14.34 kg |
Taille maximum de la carte graphique |
310 mm (400 mm dans le plan vertical) |
Hauteur maximale ventirad |
186 mm |
Profondeur maximale alimentation |
220 mm |
Format(s) |
E-ATX (Max : 305 x 276 mm), ATX, MicroATX, mini ITX |
Port d’extension |
8 + 2 |
Plaque amovible |
Non |
Ouverture ventirad CPU |
Oui |
Baie 3.5’’ |
3 |
Baie 2.5’’ |
3 (+3 commune aux 3.5’’) |
Baie 5.25’’ |
0 |
Baie modulable |
Oui |
Fixation sans outils |
Non |
Cage pour HDD |
Oui |
HDD orienté(s) à 90° |
Non |
Nombre de ventilateurs fournis |
4 |
Ventilateurs fournis |
1 x 140 arrière / 3 x 140 coté |
Emplacements ventilateurs |
Arrière : 1 x 120 ou 1 x 140 / Avant : 3 x 120 / Haut : 3 x 120 / Coté : 3 x 120 ou 3 x 140 |
Emplacements radiateurs |
Arrière : 120 ou 140 / Haut : 360 / Avant : 240 ou 360 (sans cage HDD) / Coté : 360 ou 420 (Captain 280 EX RGB en place) |
Filtre anti-poussière |
Partiel |
Connexions entrées / sorties |
2 x USB 3.0 / 2 x Audio / Contrôleur RGB |
Liaison USB 3.0 / Carte mère |
Rallonge interne 20 broches |
