L’intérieur :

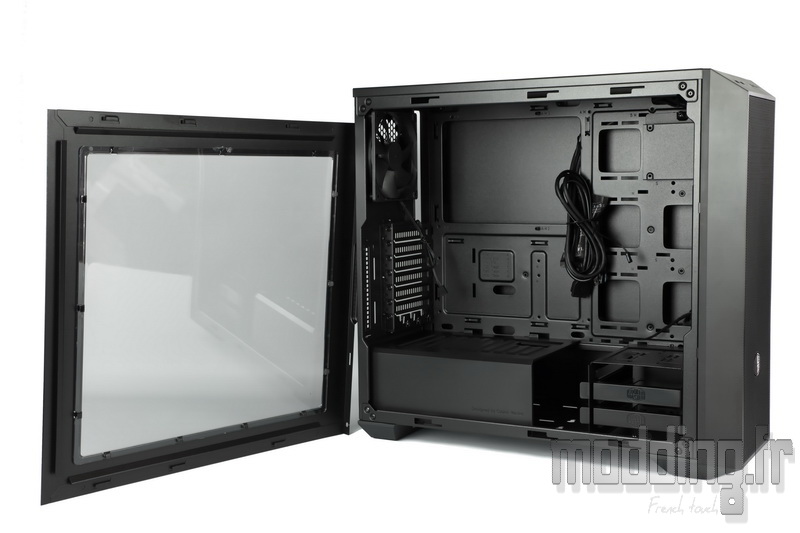

Les portes latérales sont maintenues par des vis à main.
Elles ouvrent sur un intérieur tout vêtu de noir du moins dans notre version.

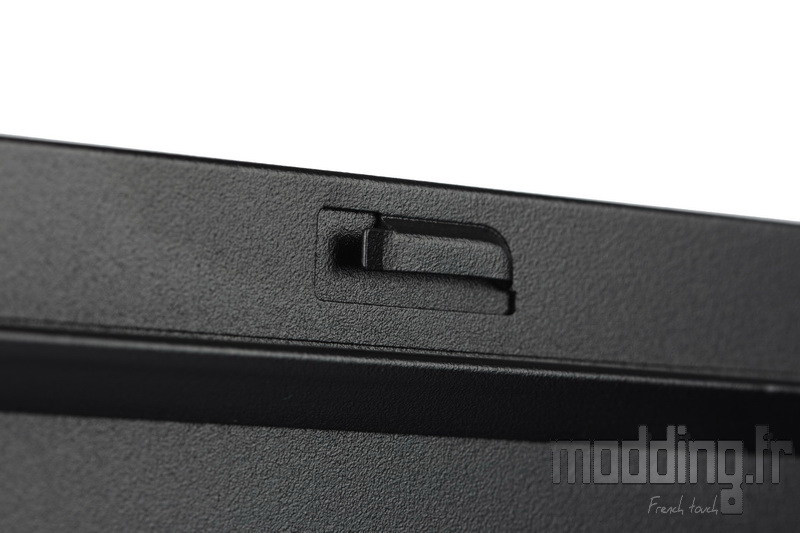

La fixation des portes est secondée par un système avec des petites glissières présentes sur le bord inférieur et supérieur.

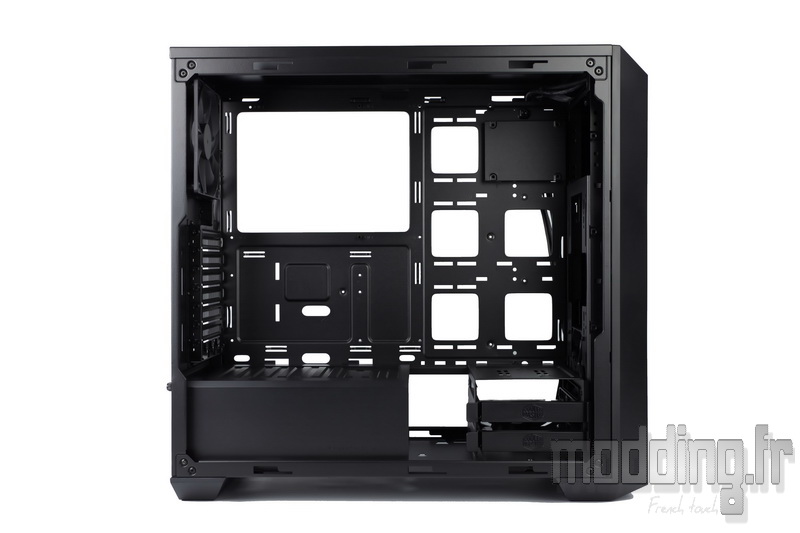

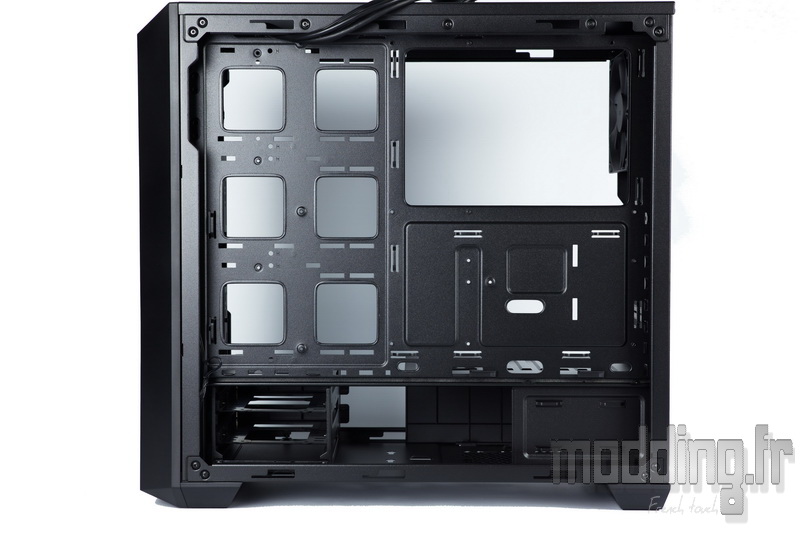

Le MasterBox 5 adopte une répartition interne similaire au MasterCase 5.
Mais ici, point de plateau médian… Nous avons juste un cache qui se charge de dissimuler uniquement le compartiment d’alimentation.

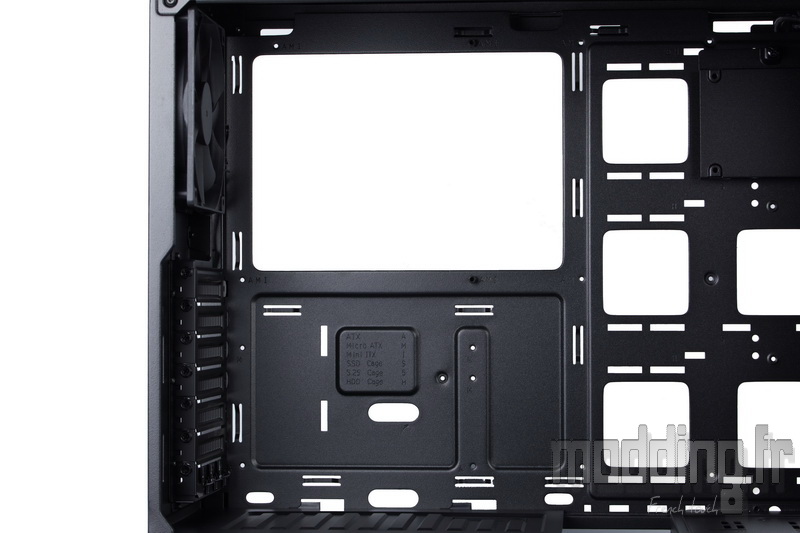

Le plateau de la carte mère est doté d’une très grande ouverture pour accéder à l’arrière du Socket. Même énorme ouverture vu qu’elle déborde allègrement du format mini ITX!
Les passages de câbles classiques sont remplacés par ces grandes ouvertures de forme carrée placées à l’avant du plateau.
Des petites ouvertures sont positionnées en haut et en bas de l’emplacement de la carte mère.
Version allégée du MasterCase, nous n’avons aucun grommet…

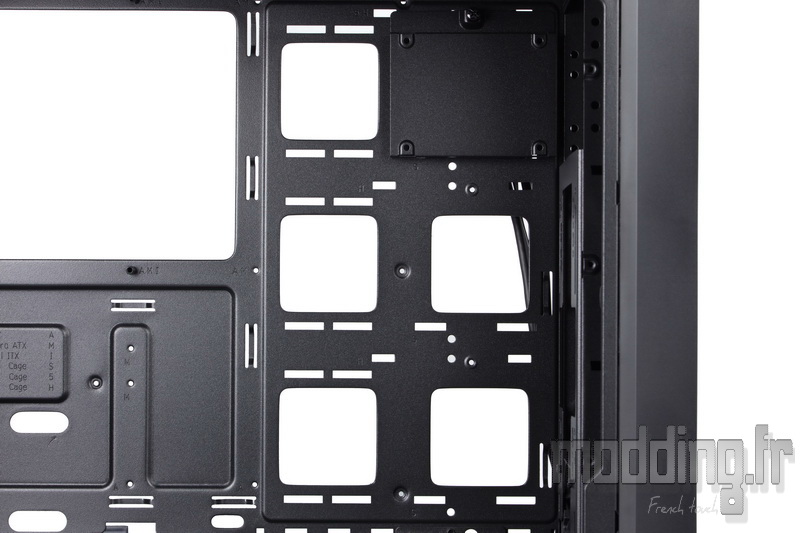

En avant du plateau, nous avons donc deux colonnes d’ouvertures.
Cooler Master désire optimiser le passage des câbles… le concept est louable mais à vouloir trop ouvrir nous allons avoir du mal à dissimuler les câbles…

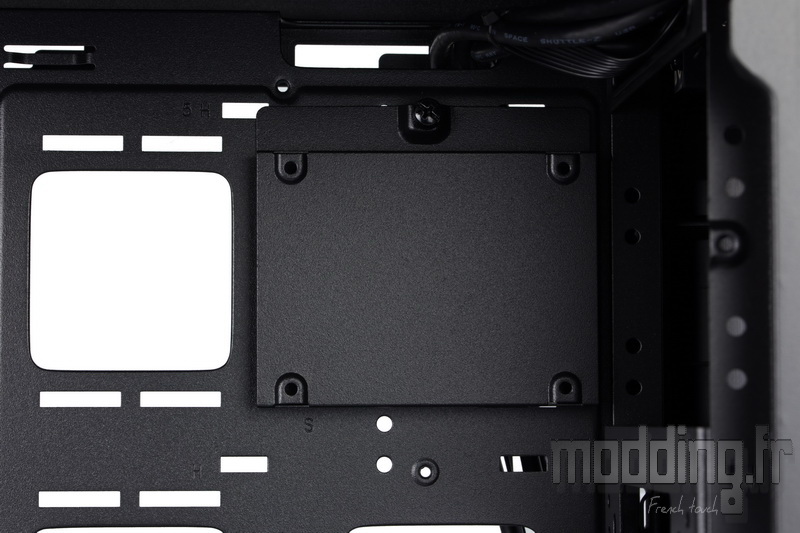

D’autant que la colonne la plus en avant permet la fixation d’un support SSD.
Un support qui peut se placer sur trois niveaux comme le démontre l’animation.
Voire nous avons trois emplacements à ce niveau pour ce type de support dont on pourra se procurer les autres exemplaires dans les accessoires Cooler Master.
La première colonne permet alors de passer les câbles branchés sur la carte mère comme ceux branchés sur le SSD.
Mais alors pourquoi avoir cette seconde série d’ouvertures carrées ??? La réponse se trouve plus bas…

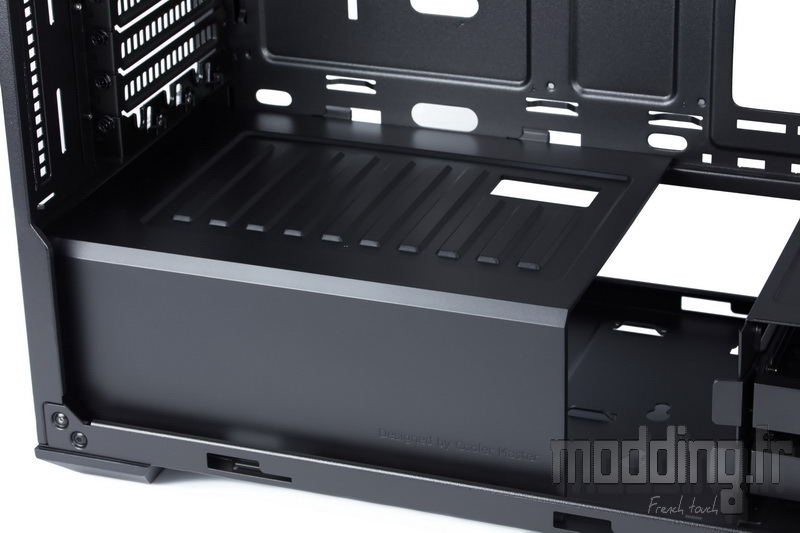

Au niveau de l’emplacement de l’alimentation, nous avons le carénage en plastique qui vient dissimuler le bloc ainsi que ses câbles.
Il est doté d’une petite ouverture pour éventuellement faire passer le ou les câbles PCIe.

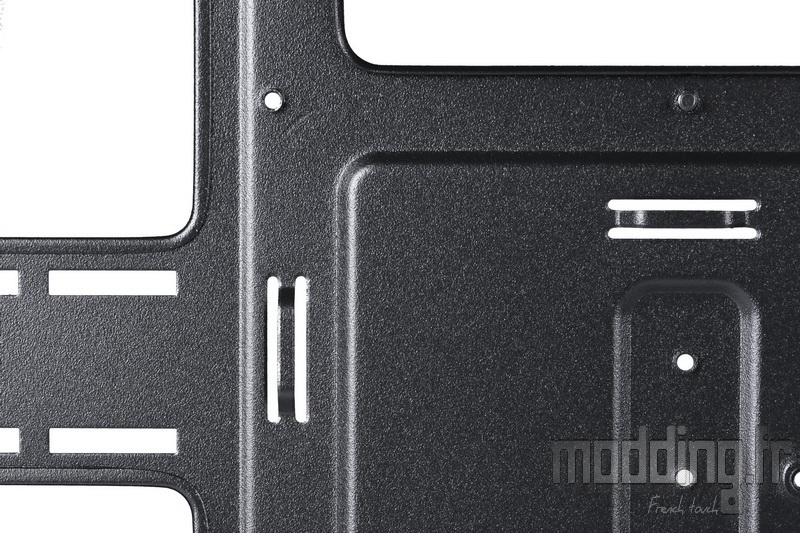

Afin d’égayer la structure, la marque crée un effet en relief sur le plateau supérieur.

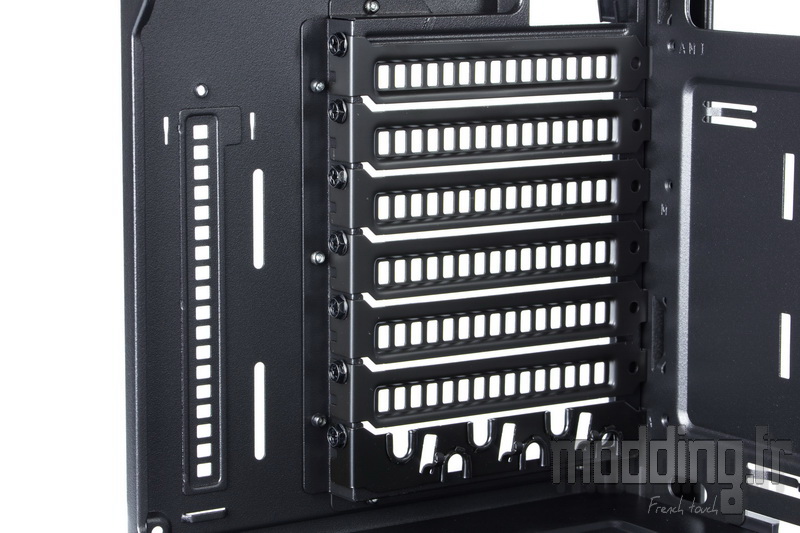

Nous retrouvons les 7 équerres dont une dotée de son système StormGuard.
On remarque la présence de vis classiques en lieu et place de vis à main…
Dans le MasterBox 5, nous pouvons placer la carte graphique en position verticale mais l’équerre est de type arrachable… et de plus cela demande la mise en place d’un support optionnel.

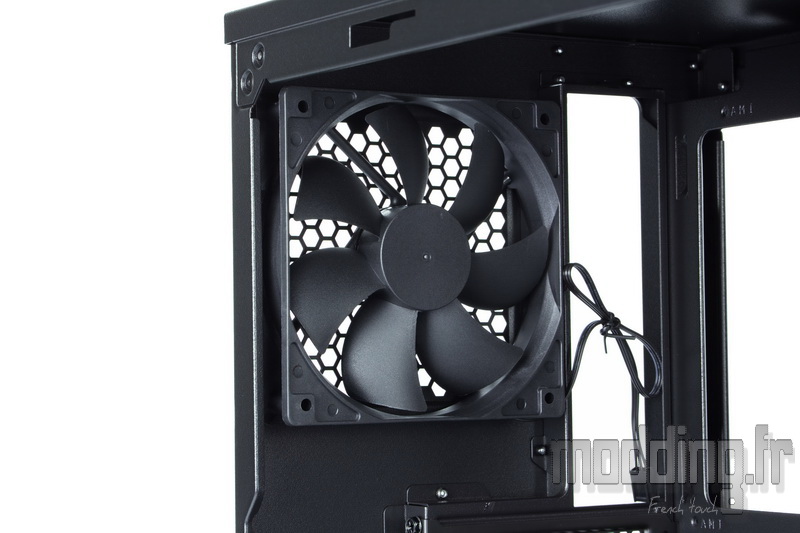

L’emplacement de ventilation arrière est occupé par un ventilateur en 120 mm placé en extraction.
On passe la partie supérieure vide du boitier pour se retrouver sur l’avant du boitier.

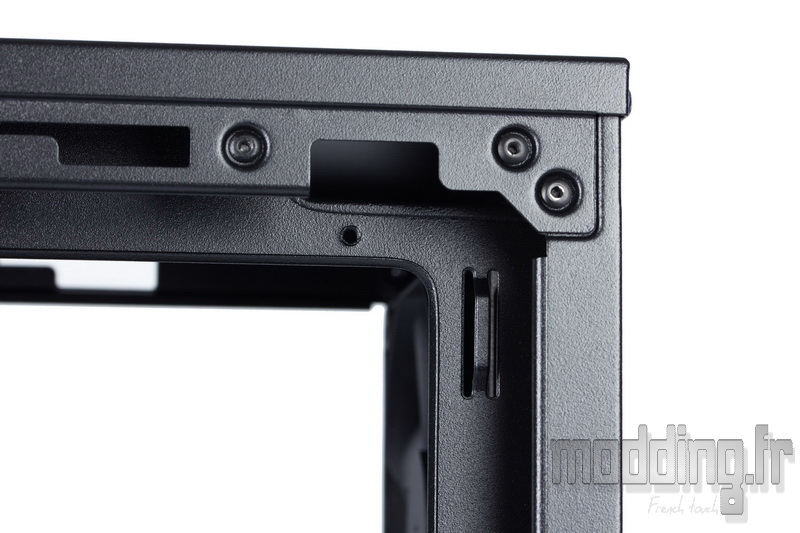

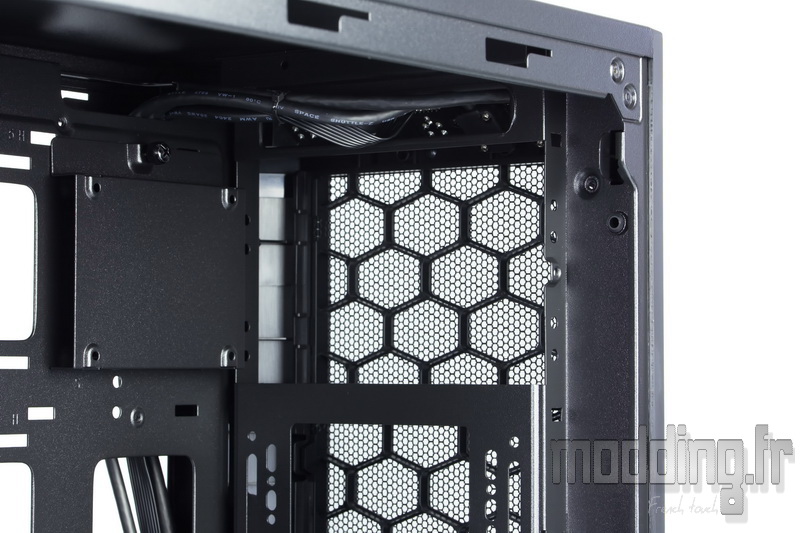

On remarque un espace laissé vide à ce niveau, juste en dessous du passage des câbles du panneau frontal.
Il s’avère que le boitier dispose d’un concept modulaire interne mais de type optionnel… Ici nous pouvons positionner une baie 5.25″ doté de deux emplacements disponible en accessoire.
Pour cela il faudra aussi changer la grille Mesh de la façade pour avoir les deux caches baies.
Cooler Master propose ainsi toute une série d’options visant à moduler l’espace interne.

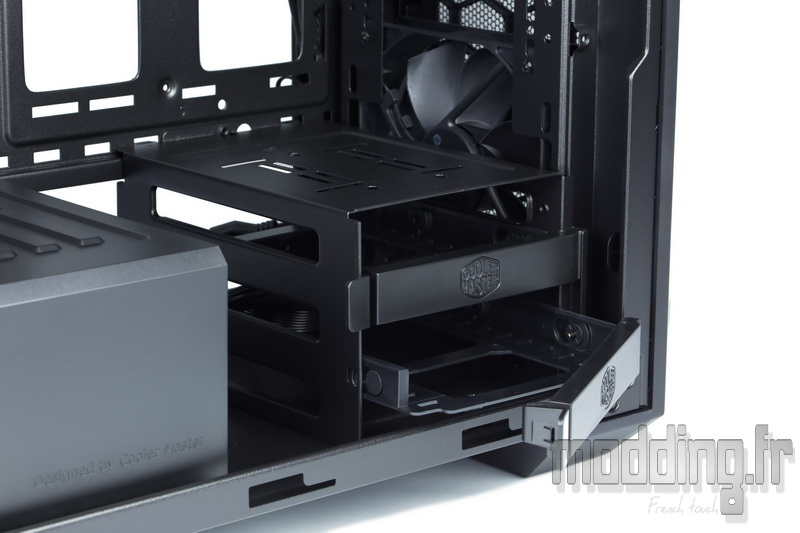

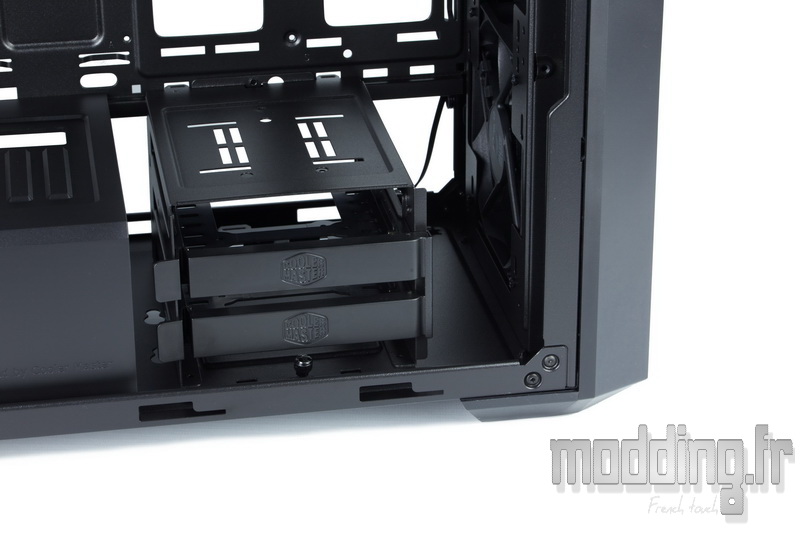

Aux cotés du cache d’alimentation, nous avons une cage HDD comportant deux tiroirs.
Chaque tiroir peut au choix accueillir une unité de stockage 3.5″ ou 2.5″.
La cage est fixée au châssis par des ergots à l’arrière et une vis à main à l’avant.
Nous avons vu sous le boitier, la présence de deux autres trous taraudés.
Nous pouvons ainsi décaler la cage HDD au plus prés du cache alimentation sur deux autres positions.
Ce qui augmente d’autant plus la place entre ladite cage et l’avant du châssis.

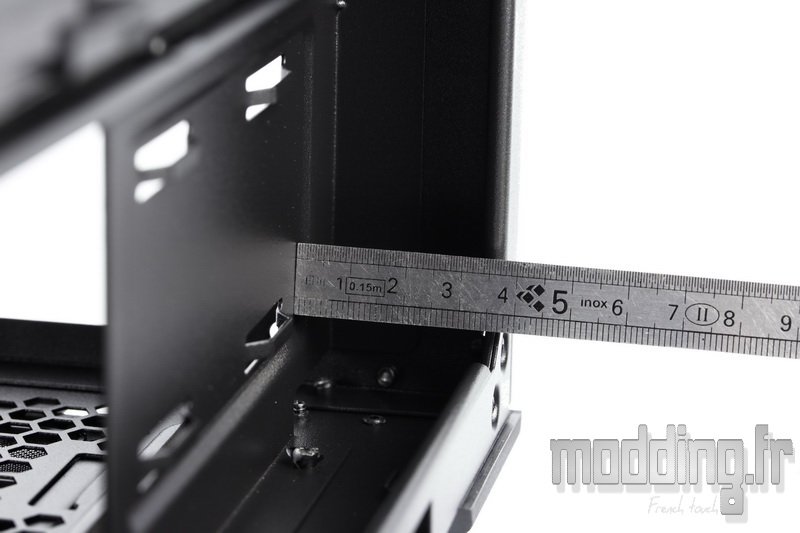

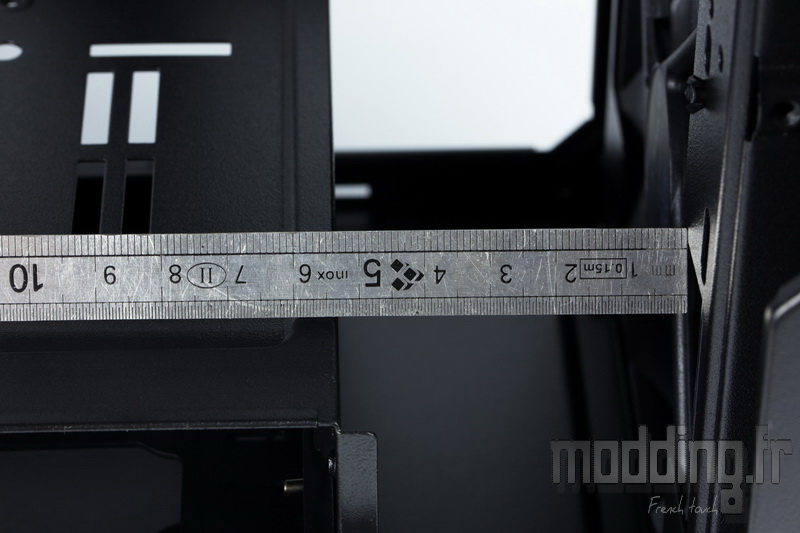

Cela nous permet de disposer de pas moins de 50 mm pour la mise en place d’un éventuel radiateur de watercooling.
On peut tout aussi bien retirer la cage HDD mais sans pour autant délaisser totalement la possibilité de fixer un disque dur 3.5″ dans le boitier…

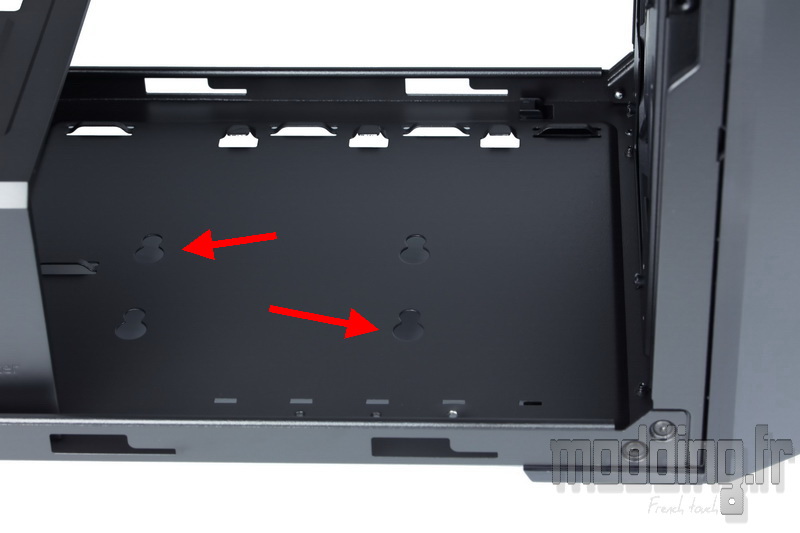

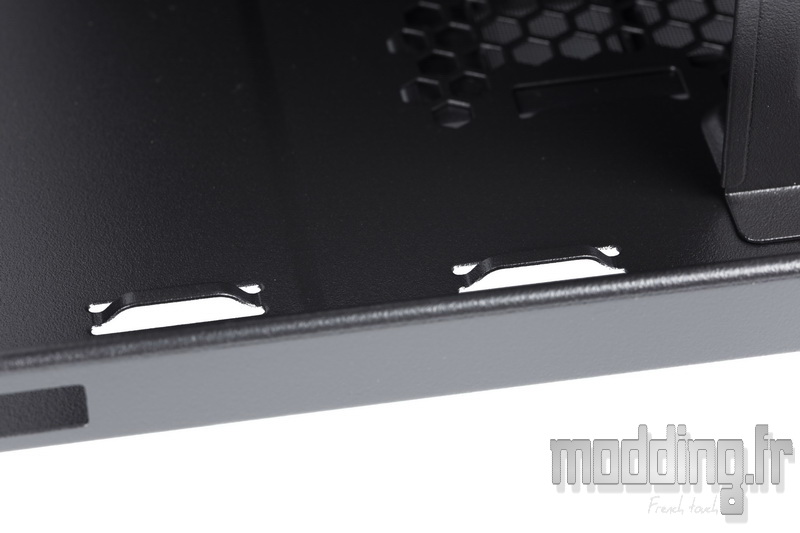

En effet la base du châssis, sous cette cage, dispose de 4 trous spécifiques à la mise en place de type d’unité de stockage. Mais il faut alors se munir du système de montage adéquat à base de silentbloc… non inclus dans le bundle….

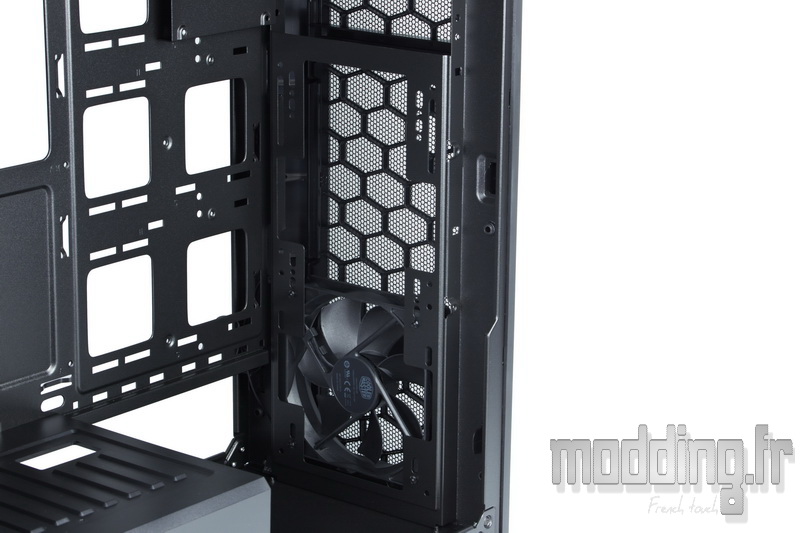

A l’avant du châssis, nous apercevons deux emplacements pour ventilateurs en 120 mm ou 140 mm.
Un ventilateur en 120 mm est présent et placé en aspiration.
Autre option que peut proposer la marque : Un support au niveau de l’emplacement 5.25″ pour disposer d’un troisième emplacement pour ventilateur.
Nous pourrons alors augmenter la longueur du radiateur en passant de 240/280 à 360.
On remarque au niveau des différentes ouvertures carrées en avant du plateau de la carte mère, d’autres petites ouvertures rectangulaires qui permettent éventuellement de fixer un réservoir de watercooling.

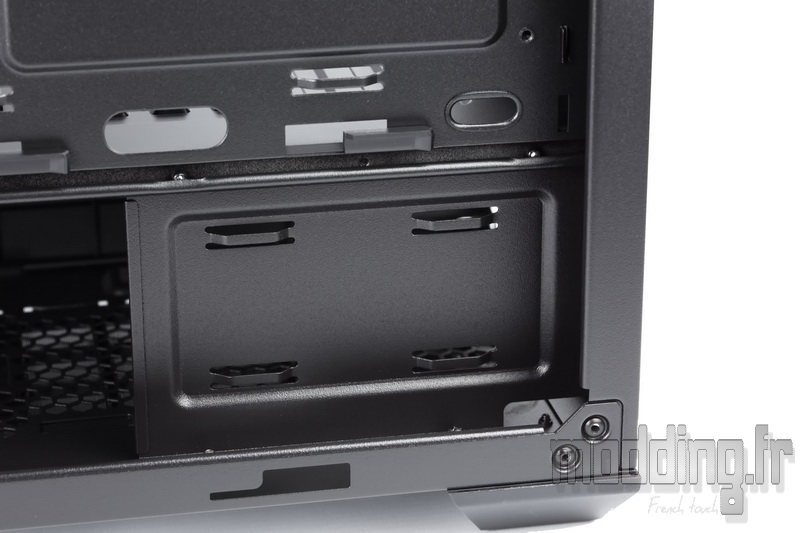

La partie supérieure de la cage HDD est aussi munie de plusieurs trous rectangulaires.
Nous avons la possibilité alors de fixer une pompe de watercooling ou même de fixer le support SSD à ce niveau.
Nous avions vu que le support SSD pouvait se fixer sur trois niveaux dans la partie avant du plateau de la carte mère.
Il en est de même pour la cage HDD!
La cage est alors fixée dans sa partie arrière.
On comprends mieux la présence de cette série d’ouvertures carrées à ce niveau pour pouvoir connecter les 2 unités de stockage.
En réalité… il faut se munir d’une autre cage HDD spécifique à ces emplacements…. En option…. La liste s’allonge !!!

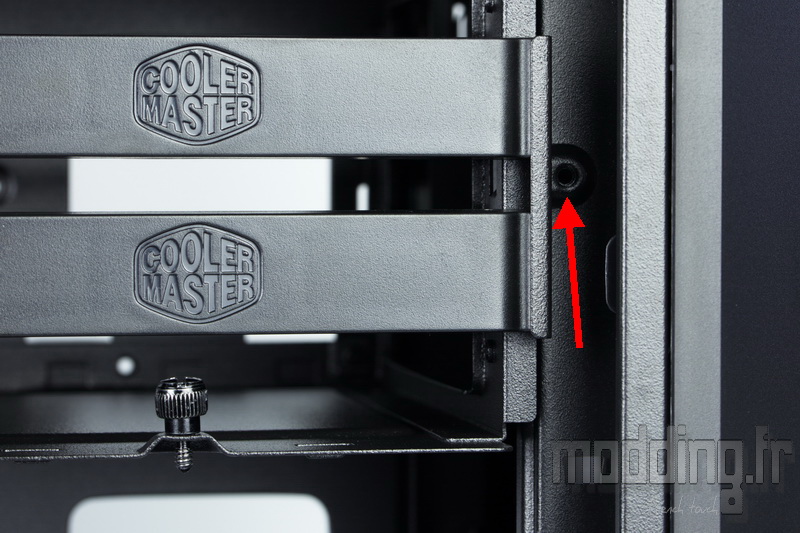

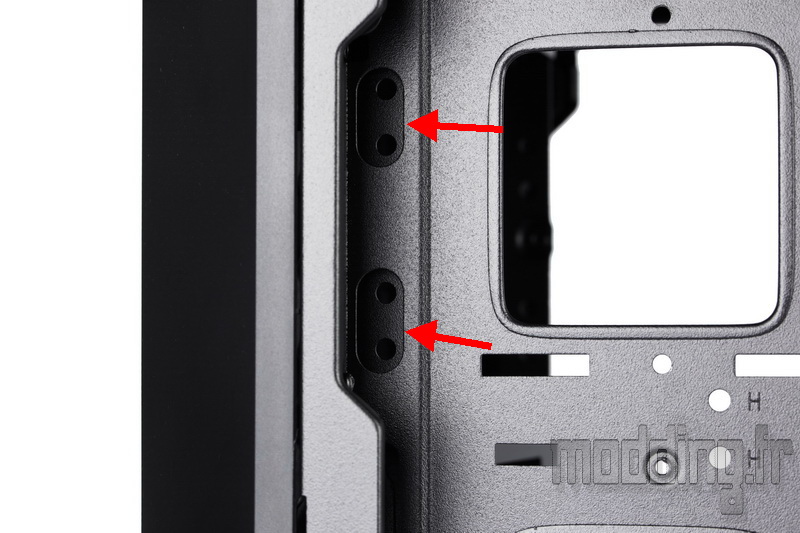

Nous avons déjà une fixation arrière, certes, mais le châssis est doté d’une fixation spécifique à l’avant de la cage pour éviter que le poids des disques ne fasse pencher ladite cage…

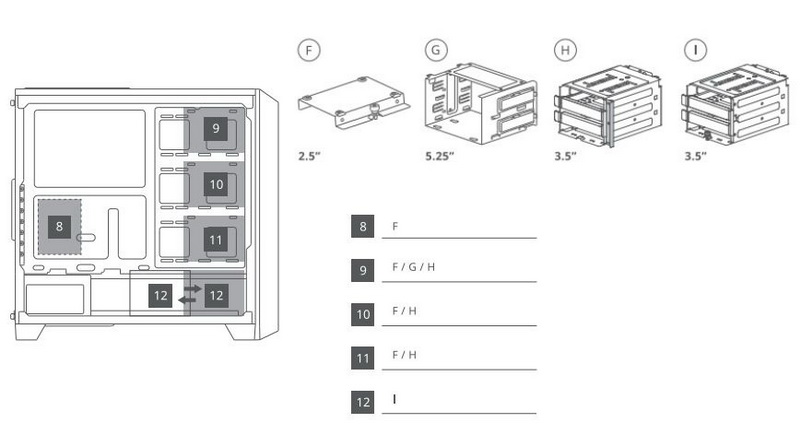

…Voici un résumé de l’aménagement en terme de stockage que propose le MasterBox 5.
La cage HDD “I” est celle que nous avons actuellement dans le boitier.
La cage HDD “H” est la cage en option… On remarque la présence d’une structure (grisée) dotée du point de fixation à l’avant de la structure.
Ces accessoires sont différents de ceux présents dans le MasterCase 5… Et pour l’instant ne sont pas référencés sur le site CMStore.
Les coulisses du boitier.
La première chose qui saute aux yeux est le nombre impressionnant de points d’ancrage repartis sur toute la surface du plateau de la carte mère mais pas seulement!!!
On en retrouve aussi à proximité des ouvertures comme le passage du câble CPU…
…. Voire sur la base du châssis, à proximité de l’emplacement de l’alimentation…
… et même sur une plaque qui se place sous le plateau de la carte mère tout contre le bloc d’alimentation.

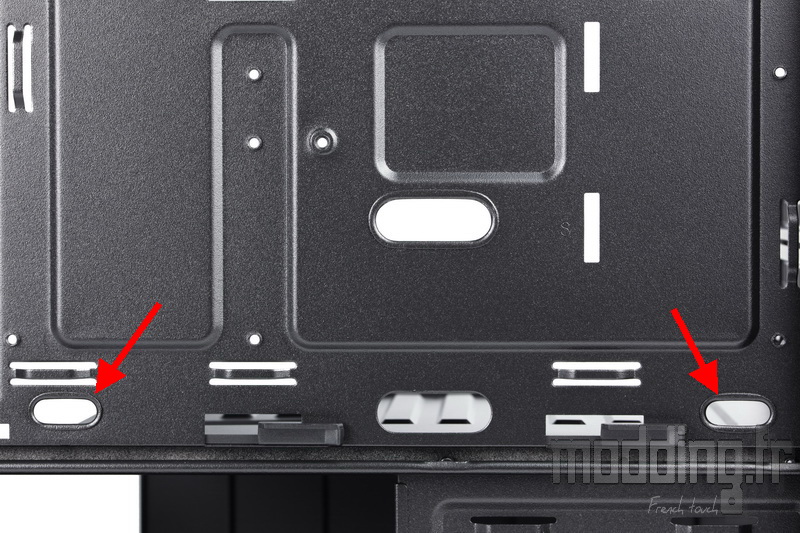

Des grandes ouvertures donc pour le passage des câbles de l’alimentation, mais aussi des ouvertures plus petites dédiées aux câble du boitier et même une ouverture spécifique au format micro ATX et mini ITX.
Cooler Master met les bouchées double quant à l’aménagement des câbles au sein de son boitier! Si on manque de points de fixation c’est que vraiment nous mettons de la mauvaise volonté…

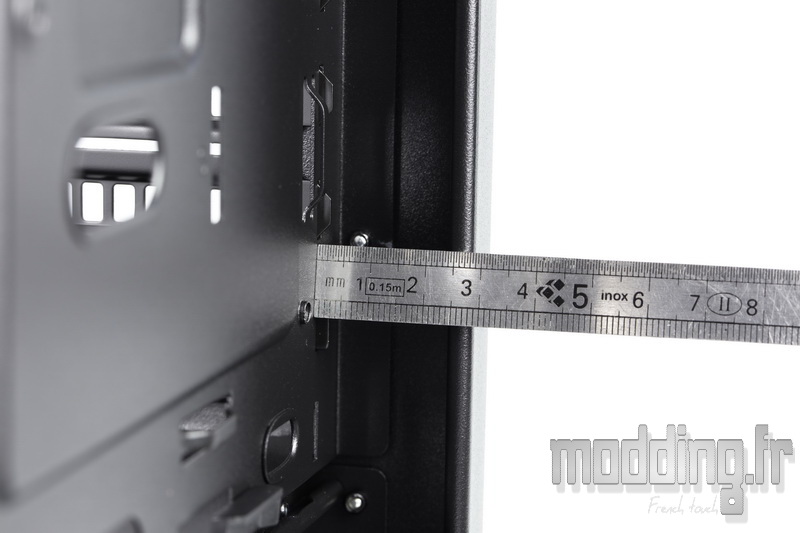

Le MasterBox 5 est doté d’un espace dédié au rangement des câbles confortable avec 25 mm derrière le plateau de la carte mère…
… Et 35 mm au niveau du bloc d’alimentation.
Sachant qu’en plus cette alimentation est dissimulée sous son cache.
Sur le schéma de l’aménagement en terme de stockage, nous pouvons remarquer que la baie 5.25″ est dotée d’un système de fixation sans outil.
En général, cela se fait au détriment de la mise en place d’un rheobus… La présence de ces 4 trous au niveau de l’emplacement de la baie 5.25″ suggère que la marque a aussi pensé à ce détail.
Sous la grande ouverture pour accéder à l’arrière du Socket, nous avons un emplacement spécifique au support SSD.
