[Scratchbuild] Projet 3: l'ex tonneau, Photos finales page 7

[AM Modding]

SPONSORING BY



Bon vu que j'ai du temps petit 3ème projet

Les photos et après les explications

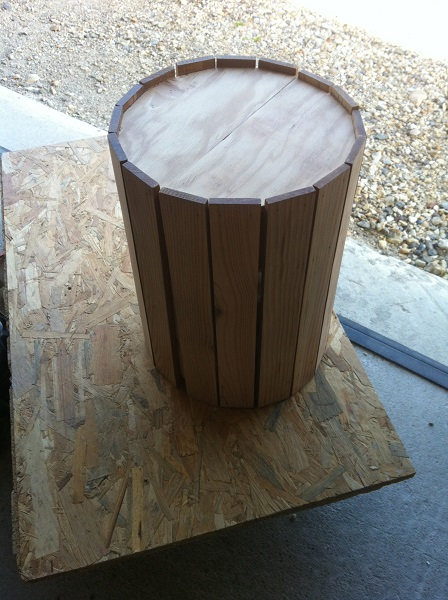

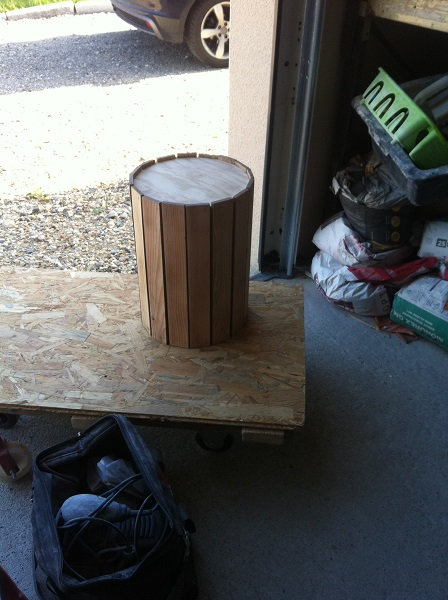

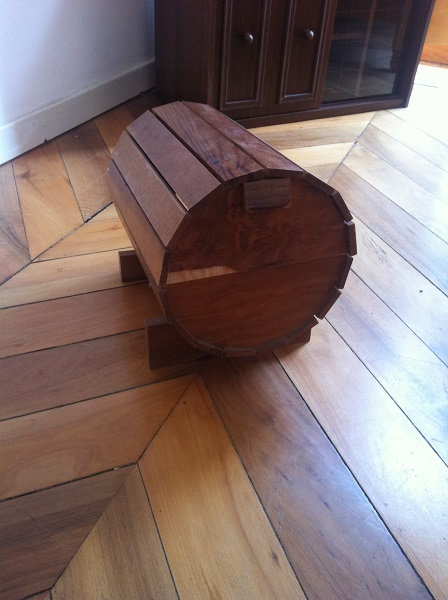

Avant :

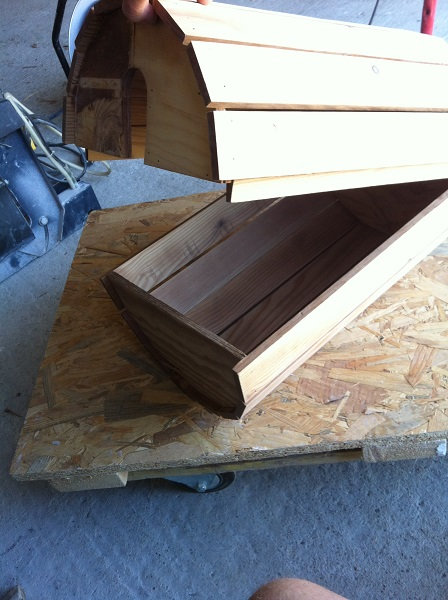

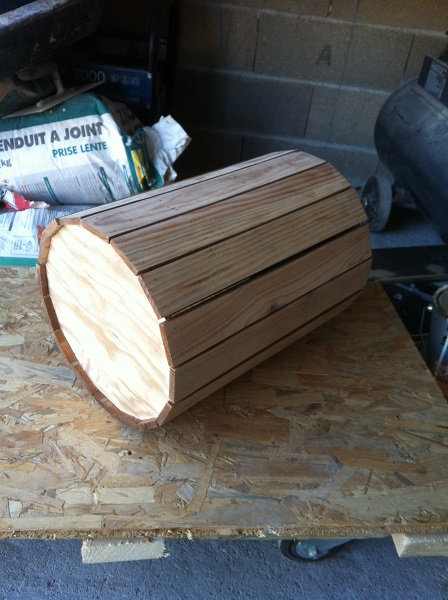

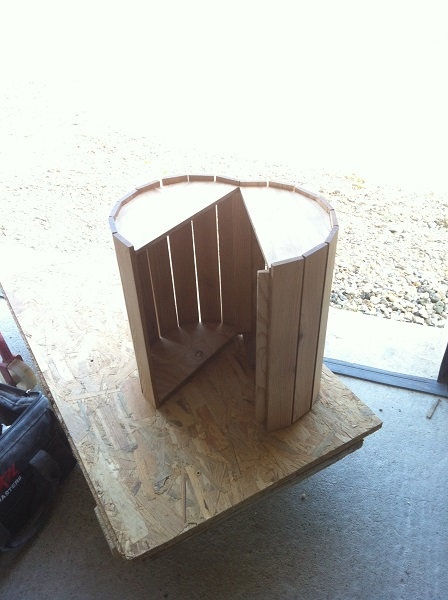

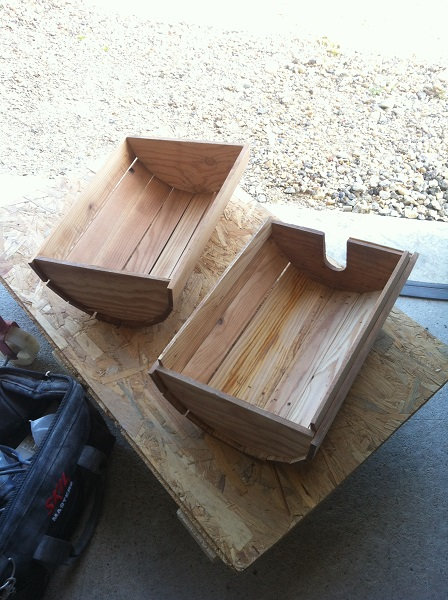

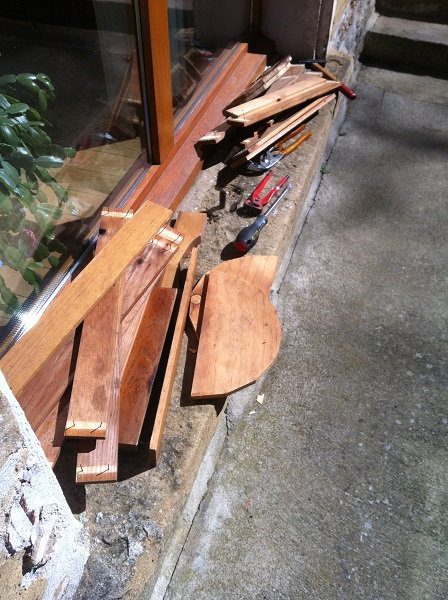

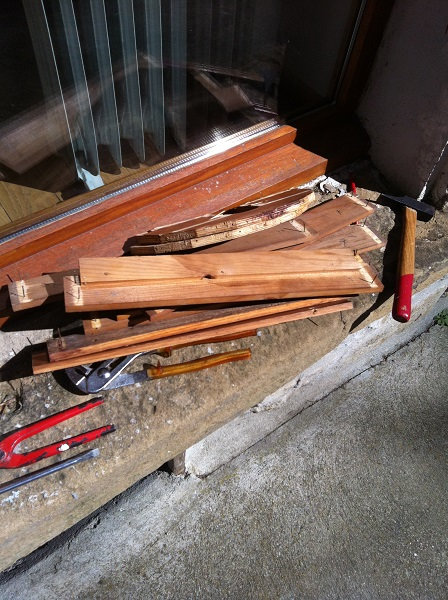

pendant :

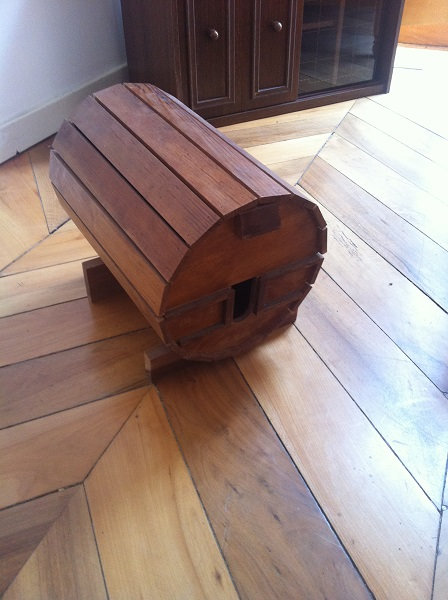

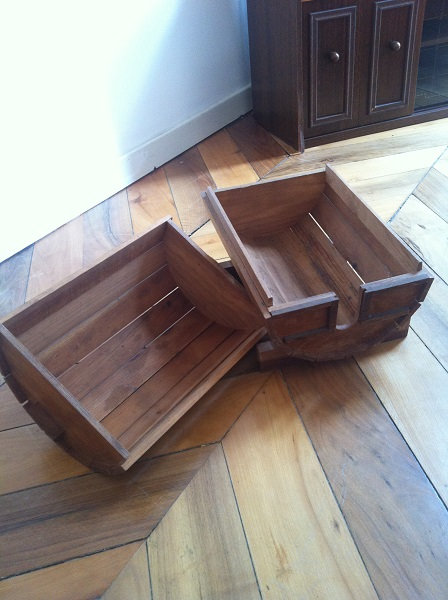

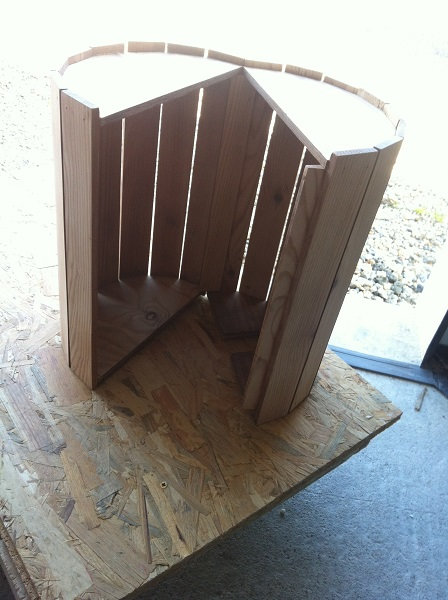

Après :
















Je vous expliquerais tout en fin d'après midi.

D'ici là, dites moi :

- Si c'est mieux debout ou couché
- Si vous avez des idées quand a l'emplacement des composants (mini itx, alim atx, + cg)
- Si je peinds. Si oui de quelle couleur ?

Je vous donnerais mes idées ce soir

A tout de suite !

[Badidzetai]

Debout, debout, debout !
Un peu comme pour ce mod

Tu pourrais t'inspirer de sa disposition du matos je pense que c'est la plus optimale

[AM Modding]

Ouais je l'avais vu. Je vais reregarder

[Tesla]

Pour les composants c'est ca, alim d'un côté avec les HDD, et la config de l'autre côté.

[AM Modding]

C'est exactement ce que j'avais en tete. Mais la je me demande ou foutre des ventilos, et même si j'en met ?!

Et sur HFR, ils me disent tous couché car debout ça fait poubelle

[Tesla]

Ca depends aussi de ce que tu veux en fait, enfin comment tu veux l'utiliser. Tu pourrais en fait un mod steampunck par exemple, où debout représenterait une chaudière plutôt qu'une poubelle

[AM Modding]

Ah merde hier pas eu le temps de bien vous expliquer.

Je suis pas un fan du steam punk. Même so j'admire des réalisations comme celle de cucmag.

Mon objectif est de détourner l'objet d'origine pour un faire un boîtier sobre et moderne, mais qui ne ressemble pas a un boîtier.

Cette nuit j'ai même eu l'idée d'y intégrer un pot de fleur ou on verrai juste la plante

[AM Modding]

Bon c'est décidé boîtier couché (dsl Badidzetai), avec pied invisible, et intègreration d'un plant de chlorophytum.

Le boîtier restera ouvert pour le chlorophytum

[Badidzetai]

Ah tu vas le regretter à mon avis (notre nom c'est modding.fr, HFR c'est pas leur spécialité ! :p )
mais je sens que de toutes façons tu préfère cette version couchée
J'attends de voir ce que ça donne avec une plante verte (attention à pas lui faire prendre un coup de chaud quand même ! ) ce serait bien une première dans le monde du modding ^^

[AM Modding]

Enfait debout je peux pas mettre de plante a cause de mon frere et de mon dark rock 3 de 17 p**** de cm de haut car il est trop grand (le ventirad) et mon frère l'aime comme sa première petite copine (je rappelle qu'il refroidit un i3 4160 ).

Donc j'ai fait quelques tests

La moitié du bas avec cm et cg en carton (aux bonnes dimensions sauf l'épaisseur) sur un support en bois





Avec une plante a maman. C'était juste pour voir la place





La moitié du haut avec une vieille alim atx. ça passe mais plus petit ce serait pas du luxe. mais après j'ai peur de pas pouvoir mettre de cg









Je viens de terminer la peinture de ma table de chevet (que j'ai faite avec du contreplaqué) pour voir si ça pourrait aller sur l'ex tonneau et franchement, je suis dans le doute





Enjoy !

[Asche]

Je viens de terminer la peinture de ma table de chevet (que j'ai faite avec du contreplaqué) pour voir si ça pourrait aller sur l'ex tonneau et franchement, je suis dans le doute



Enjoy !

Ta table de chevet me fait penser à ça :


http://theportalwiki.com/wiki/Weighted_ ... on_Cube/fr




Super sinon, mon post fait office de drapal, j'aime bien ce tonneau, il m'inspire confiance

[Tesla]

Essaye de mettre l'alimentation sous la carte mère, avec un accès facile par l'extérieur pour la monter/démonter. Comme ca ta carte mère reste à plat et est accessible, et tu n'as pas de problème de hauteur.

[AM Modding]

Ouais pas bête Tesla je vais essayer, mais il caution que je relève la cm, et je voulais mettre le HDD sous la cm, mais au pire je lui trouverais un autre emplacement.

Et merci Asche, ça fait plaisir !

[Tesla]

Une fois que tu as casé l'alimentation tu es tranquille, un HDD ca se glisse un peu partout ^^ Il te restera peut être de la place le long de l'alimentation justement.
Et comme tu ne prévois pas de transporter ton tonneau, les fixations vont être très simple pour toi. Des tasseaux aux bons endroits devraient être suffisant !

[Badidzetai]

Il faudra penser à mettre de la bache pour faire un compartiment séparé pour ta plante (au cas où elle serait un peu humide si tu vois ce que je veux dire ^^)
Mais sinon je marche avec Tesla sur l alim sous la carte maman, avec le ventilateur vers le bas tu peux utiliser la courbure du tonneau comme arrivée d air et si tu decoupes le côté tu pourras brancher la prise et évacuer l air tranquillement
par contre penses à espacer carte mère et alim pour qu elles ne se touchent pas (#courtcircuit)

[AM Modding]

Il y aura une planche en bois pour séparer l'alim et la cm. Pour la plante je vais faire double ou triple pot + bâche étanche.

Merci les gars vous m'aidez beaucoup !!

Un vrai plaisir d'être sur ce forum !

@ Tesla : il sera sans fout transportable tant qu'il n'y aura pas de cg

[AM Modding]

Mauvaise nouvelle, avec l'alim sous la cm le dark rock est trop haut. Le tonneau ouvert, ça ne pose pas de problème, mais il y a toujours un risque si le tonneau de ferme d'un coup (jamais a l'abris avec Murphy), ça défoncerais le ventirad.

Soit je change l'alim, soit le ventirad, et il va même peut-être falloir que je passe la ram en low profile

[Tesla]

Tu tiens à la garantie de ton alimentation ? Tu veux pas faire sauter le carter ? Mdr
Ouai on ne sait pas forcément en photo ce que ca laisse comme hauteur ^^

[AM Modding]

Tkt j'ai trouvé une solution

Bon j'ai beaucoup réfléchis, je vous passe les photos dans l'ordre chronologique de ma réflexion








































Oui. Je vais mettre une plante sur une alim de 550 watts. Un problème ?

Sinon vous pensez quoi du cache alim ?

[Tesla]

Okay, j'avais pas vu ca comme ca niveau espace ! Bah elle me paraîtra bon endroit là, et bien planquée
Pas de soucis de longueur pour la carte graphique ? Un model miniITX passe à coup sur, mais un plus gros ... Mais comme tu as fait des patrons ca a l'air de passer tout juste ^^

Tu nous fait un vitre qui épouse la forme du baril au dessus du ventirad ? Genre au milieu du baril, pour voir ventirad + backplate GPU (ou demie backplate, voir point suivant) + gainage 24 pin

D'ailleurs, Dark Rock Machin....... ca passe sur une ITX ? Pas de conflit avec le GPU ? Avec le 4 pin CPU, qu'il faudra fortement plier ?

[AM Modding]

Pas de soucis de longueur pour la carte graphique ? Un model miniITX passe à coup sur, mais un plus gros ... Mais comme tu as fait des patrons ca a l'air de passer tout juste ^^

La cg en carton c'est une gtx 960 zotac de 20cm et aucun pb. Et vu que c'est bien fait, plus long la cg passera juste devant l'alim (au millimètre)

Tu nous fait un vitre qui épouse la forme du baril au dessus du ventirad ? Genre au milieu du baril, pour voir ventirad + backplate GPU (ou demie backplate, voir point suivant) + gainage 24 pin

Genre un miroir ? Je sais pas, je pense pas.

D'ailleurs, Dark Rock Machin....... ca passe sur une ITX ? Pas de conflit avec le GPU ? Avec le 4 pin CPU, qu'il faudra fortement plier ?

Je sais pas, on verra !!

[Badidzetai]

Ouais +1 pour la vitre !

[AM Modding]

J'ai peut que ça dépasse mes compétences désolé

[Tesla]

Un morceau de plexi, un décapeur thermique, et tu chauffes pour lui faire épouser la courbe que tu veux ! Je dis ca, Je ne l'ai jamais fait hein

[AM Modding]

Humm .... Je n'ai pas de décapeur thermique

[AM Modding]

Je vais aussi rajouter 2 petits absorbeurs d'humidité home made (1 avec charbon et 1 avec gros sel). Ce week end installation support carte maman, alim + cache alim, et charnières.

Ensuite faudra attendre que j'achète la plante pour que je l'installe, que j'achète une cm mini itx, et que je fasse les trous et ce sera finis.

[Badidzetai]

Juste ça

Le plexi ça rendrait vraiment très bien, j'insiste pour que tu te renseigne sur comment en mettre !

[AM Modding]

Huuumm on verra mais pour le moment je commence déjà a avoir des enmerdes alors on verra. Et puis impossible de découper le "lattes".

[Badidzetai]

Haha ah bon qu'est ce qu'il t'arrive ?

MFR organise un AMA avec un moddeur spécialiste du bois, son travail pourrait t'intéresser, vas lui poser des questions !

[AM Modding]

Moi c'est un problème de dimensions de l'alim semi-modulaire, de vis trop longue qui font craquer le bois, de clous qui se déboitent sans arret, meme avec de la colle .... Donc pleins de petits pb qui mis bout a bout m'agacent
